Στρογγυλό ολοκληρωμένο χωρητικό αισθητήρα δακτυλικών αποτυπωμάτων Πίνακα ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων Arduino

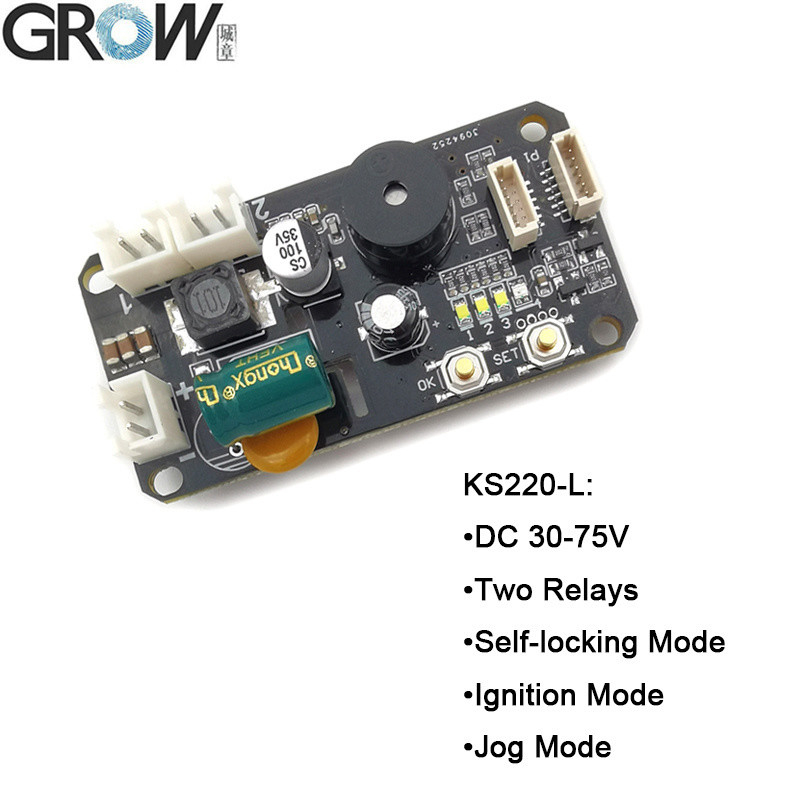

Τεχνικές παραμέτρους KS220-L
Τεχνική παράμετρος:
·Προμήθεια ενέργειας: DC 30-75V
·Κοντά σε αναμονή: 3,5mA
·Κατάσταση δακτυλικών αποτυπωμάτων:
·Διοικητικό δακτυλικό αποτύπωμα: 10 κομμάτια
·Τα δακτυλικά αποτυπώματα του χρήστη: R503/R502-F:190 κομμάτια R558/R558S:110 κομμάτια
·Απόδοση: Ρέλε
·Μέθοδος αναμετάδοσης: Μέθοδος αυτοκλείδωσης, Μέθοδος ανάφλεξης, Μέθοδος τρέξης
DC30-75V, έξοδος 2 ρελέ, δακτυλικό αποτύπωμα διαχειριστή/χρήστη, λειτουργία τρέξιμου, λειτουργία αυτοκλείδωσης, λειτουργία ανάφλεξης

Οδηγία λειτουργίας KS220-L
(Σε εργοστασιακή κατάσταση λειτουργίας, το ρελέ αριθ. 1 σε κατάσταση αυτοκλείδωσης, το ρελέ αριθ. 2 σε κατάσταση ανάφλεξης.)
1.Τα δακτυλικά αποτυπώματα του διαχειριστή καταχώρισης:Πατήστε το κουμπί SET, ο δείκτης κατάστασης αριθμός 4 δείχνει μπλε, στη συνέχεια πατήστε το κουμπί OK για να επιβεβαιώσετε, τώρα το LED φλας του ενότητας δακτυλικών αποτυπωμάτων,Βάλτε το ίδιο δάχτυλο διαχειριστή με πολλές φορές στην περιοχή συλλογής δακτυλικών αποτυπωμάτων μέχρι να ακούσετε μουσική σημαίνει το μητρώο δακτυλικών αποτυπωμάτων επιτυχημένο. Το δακτυλικό αποτύπωμα μπορεί να καταχωρηθεί συνεχώς και μπορεί να καταχωρήσει 10 κομμάτια δακτυλικό αποτύπωμα διαχειριστή, αν δεν χρειάζεται να προσθέσει το δακτυλικό αποτύπωμα περισσότερο, περιμένοντας λίγα δευτερόλεπτα για να βγείτε.Εάν ο διαχειριστής είναι πλήρως εγγεγραμμένοςΘα αρχίσει να καταγράφει το δακτυλικό αποτύπωμα του χρήστη αν πατήσετε ξανά το κουμπί SET.Το δακτυλικό αποτύπωμα του διαχειριστή δεν έχει λειτουργία ξεκλείδωσης.Το δακτυλικό αποτύπωμα του διαχειριστή δείχνει το μωβ δακτυλικό LED, το δακτυλικό αποτύπωμα του χρήστη δείχνει το μπλε δακτυλικό LED.

2.Γράψτε το δακτυλικό αποτύπωμα χρήστη:Πατήστε το δακτυλικό αποτύπωμα του διαχειριστή μέχρι η ενότητα να δείχνει μπλε φως δείκτη και να ακούσει τη μουσική, σημαίνει ότι μπορεί να προσθέσει το δακτυλικό αποτύπωμα του χρήστη.Βάλτε το ίδιο δάχτυλο χρήστη με πολλές φορές στην περιοχή συλλογής δακτυλικών αποτυπωμάτων μέχρι να ακούσει μουσική σημαίνει καταχώριση δακτυλικών αποτυπωμάτων επιτυχημένη.Τα δακτυλικά αποτυπώματα μπορούν να καταγράφονται συνεχώς όταν το σύστημα είναι σε κατάσταση καταχώρισης.

3.Διαγράψτε το δακτυλικό αποτύπωμα χρήστη:Πατήστε το δακτυλικό αποτύπωμα του διαχειριστή μέχρι η ενότητα να δείξει κόκκινο φως και να ακούσει "DiDiDi" μπιπ και μουσική, σημαίνει ότι τα δακτυλικά αποτυπώματα του χρήστη διαγράφονται.

4Επιστροφή στην προεπιλεγμένη τιμή εργοστασίου:Πατήστε σύντομα το κουμπί SET ξανά και ξανά,μέχρι να εμφανιστεί κόκκινος ο δείκτης κατάστασης NO.4.Στη συνέχεια, πάτα το κουμπί ΟΚ μέχρι η ενότητα δακτυλικών αποτυπωμάτων να δείξει το κόκκινο δείκτη φωτός να αναβοσβήνει γρήγορα και να ακούσει μουσική σημαίνει επιτυχημένη εκκίνηση λειτουργίας.

5.Πώς να χρησιμοποιήσετε το ρελέ 1:Κοντά πατήστε το δακτυλικό αποτύπωμα του εγγεγραμμένου χρήστη.

6.Πώς να χρησιμοποιήσετε το ρελέ 2:Το μοντέλο δακτυλικών αποτυπωμάτων δείχνει μπλε φως.

Σημείωση:
1Οποιοδήποτε δακτυλικό αποτύπωμα μπορεί να χρησιμοποιηθεί στην εργοστασιακή κατάσταση, αλλά η λειτουργία θα είναι άκυρη μετά την καταχώριση του δακτυλικού αποτυπώματος.
