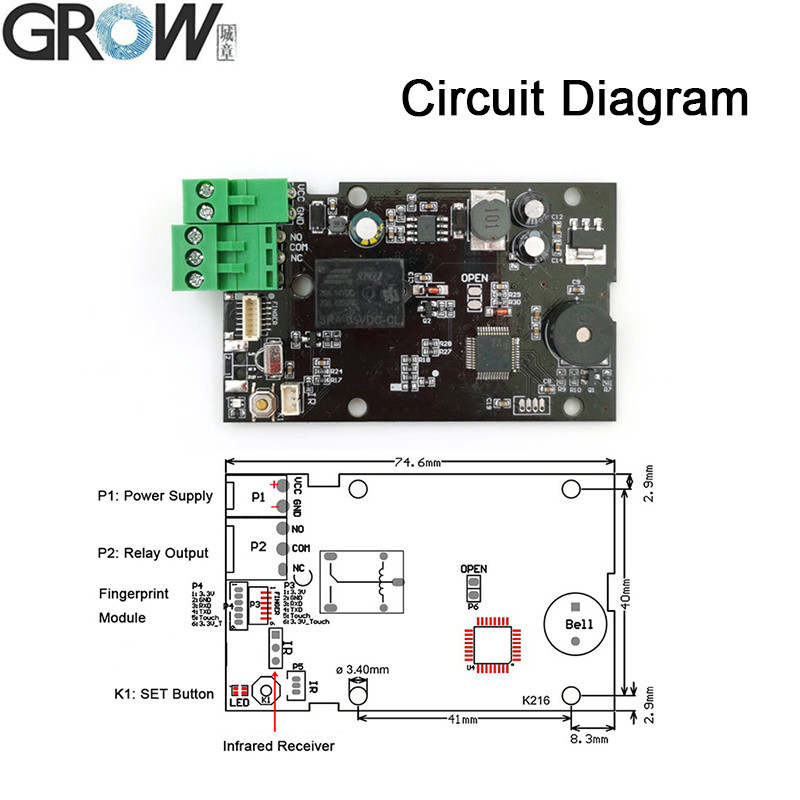

Τεχνικές παράμετροι
DC10-30V, Έξοδος ρελέ, Λειτουργία Jog (0.5s-99s)/Λειτουργία ανάφλεξης/Λειτουργία αυτο-κλειδώματος.
Διαχείριση με το κουμπί SET ή τηλεχειριστήριο (προσθήκη/διαγραφή δακτυλικού αποτυπώματος σε διαφορετικές τρεις βάσεις δεδομένων, αλλαγή χρόνου ρελέ και ούτω καθεξής)
·Έξοδος: Ρελέ (Μέγιστο ρεύμα: 10A)
·Χωρητικότητα δακτυλικών αποτυπωμάτων: 200 τεμάχια
·Λειτουργία ρελέ: Λειτουργία Jog (0.5s-99s)/Λειτουργία ανάφλεξης/Λειτουργία αυτο-κλειδώματος
Οδηγίες λειτουργίας
1. Κουμπί SET:
1.1 Πατήστε σύντομα το κουμπί SET, το σύστημα βρίσκεται σε κατάσταση εγγραφής και η ενδεικτική λυχνία αναβοσβήνει γρήγορα, πατήστε πολλές φορές για κάθε δακτυλικό αποτύπωμα, η εγγραφή δακτυλικού αποτυπώματος είναι επιτυχής όταν ακούτε μουσική.
Το δακτυλικό αποτύπωμα μπορεί να εγγραφεί συνεχώς όταν το σύστημα βρίσκεται σε κατάσταση εγγραφής. Εάν δεν χρειάζεται να προσθέσετε περισσότερα δακτυλικά αποτυπώματα, περιμένετε μερικά δευτερόλεπτα. (Από προεπιλογή, θα αποθηκευτεί στη βάση δεδομένων δακτυλικών αποτυπωμάτων 1, όταν η τρέχουσα βάση δεδομένων είναι γεμάτη, αποθηκεύεται αυτόματα στην επόμενη βάση δεδομένων.)
1.2 Όταν επιστρέψετε στην εργοστασιακή προεπιλογή, πατήστε το κουμπί SET μέχρι να ακούσετε ένα μακρύ μπιπ "Di" και
μουσική, σημαίνει ότι η λειτουργία αρχικοποίησης είναι επιτυχής

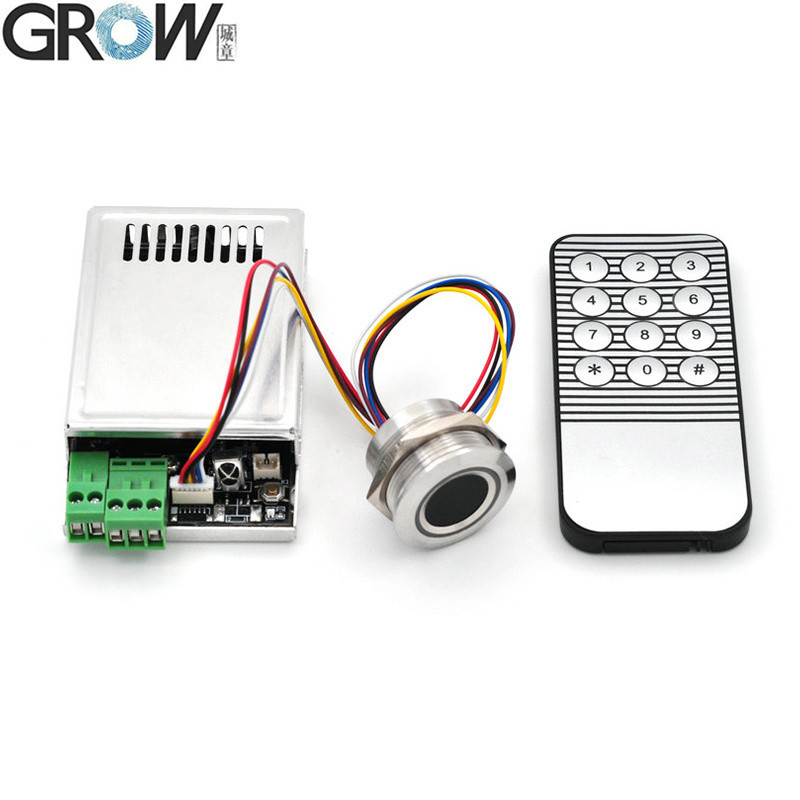

2. Τηλεχειριστήριο:
Όταν χρησιμοποιείτε τηλεχειριστήριο, αγγίξτε πρώτα τη μονάδα για να την ενεργοποιήσετε.
2.1 Η μπλε ενδεικτική λυχνία αναμμένη σημαίνει ότι βρίσκεται σε κατάσταση προγραμματισμού, η μουσική σημαίνει ότι η λειτουργία είναι επιτυχής
Προεπιλεγμένος κωδικός πρόσβασης: 123456, μήκος κωδικού πρόσβασης: 6 αριθμοί
2.2 Αλλαγή κωδικού πρόσβασης: Πατήστε *κωδικός πρόσβασης*1*νέος κωδικός πρόσβασης*νέος κωδικός πρόσβασης#
2.3 Εγγραφή δακτυλικού αποτυπώματος: Πατήστε *κωδικός πρόσβασης*2*Βάση δεδομένων(1-5)# , Έξοδος δακτυλικού αποτυπώματος σε κατάσταση εγγραφής όταν πατήσετε το κουμπί * ή περιμένετε μερικά δευτερόλεπτα.
Π.χ.: Εγγραφή στη Βάση Δεδομένων 3: Πατήστε *κωδικός πρόσβασης*2*3#
2.4. Διαγραφή δακτυλικού αποτυπώματος: Πατήστε *κωδικός πρόσβασης*3*Βάση δεδομένων(1-5)#
Π.χ.: Διαγραφή στη Βάση Δεδομένων 3: Πατήστε *κωδικός πρόσβασης*3*3#
2.5. Ρύθμιση χρόνου ρελέ σε λειτουργία jog: Πατήστε *κωδικός πρόσβασης*4*Χρόνος(0.5s-99s)#
Π.χ.: Ορισμός 0.5s: Πατήστε *κωδικός πρόσβασης*4*00#
Π.χ.: Ορισμός 1s: Πατήστε *κωδικός πρόσβασης*4*01#
Π.χ.: Ορισμός 5s: Πατήστε *κωδικός πρόσβασης*4*05#
Π.χ.: Ορισμός 99s: Πατήστε *κωδικός πρόσβασης*4*99#
2.6. Ρύθμιση λειτουργίας λειτουργίας:
Λειτουργία Jog: Πατήστε *κωδικός πρόσβασης*5*1#
Λειτουργία ανάφλεξης: Πατήστε *κωδικός πρόσβασης*5*2#
Λειτουργία αυτο-κλειδώματος: Πατήστε *κωδικός πρόσβασης*5*3#
2.7. Επιλογή κατάστασης αναμονής:
Λειτουργία αναμονής On: Πατήστε *κωδικός πρόσβασης*6*0#
Λειτουργία αναμονής Off: Πατήστε *κωδικός πρόσβασης*6*1#
2.8. Επιστροφή σε εργοστασιακή λειτουργία: Πατήστε *κωδικός πρόσβασης*7*κωδικός πρόσβασης#
2.9. Χρήση κωδικού πρόσβασης: Πατήστε *κωδικός πρόσβασης και το ρελέ κλείνει, πατήστε # και το ρελέ ανοίγει
Σημείωση: Οποιοδήποτε δακτυλικό αποτύπωμα μπορεί να χρησιμοποιηθεί στην εργοστασιακή κατάσταση, αλλά η λειτουργία θα είναι άκυρη μετά την εγγραφή του δακτυλικού αποτυπώματος.

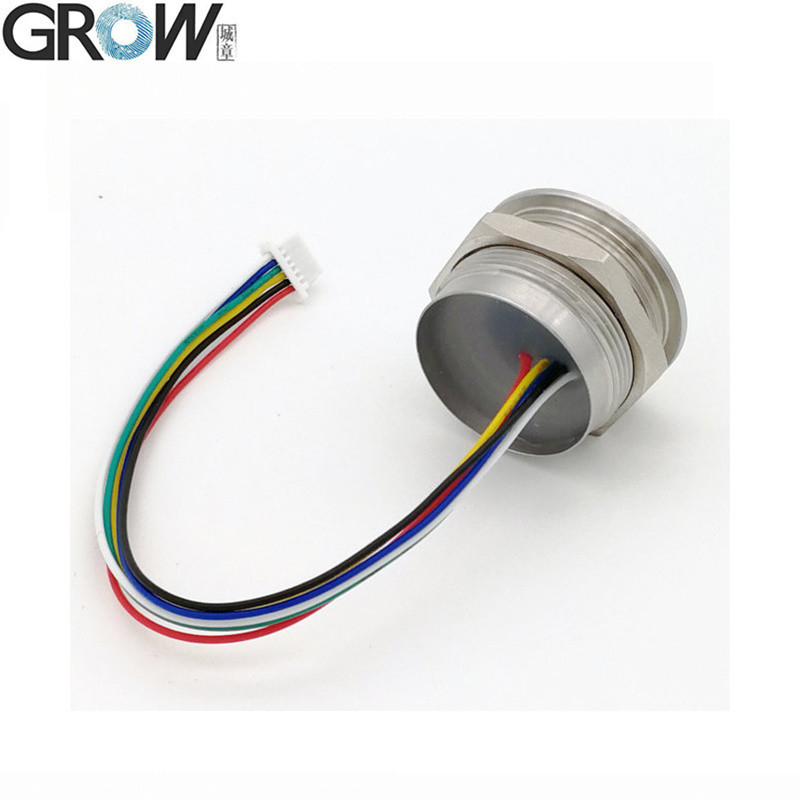

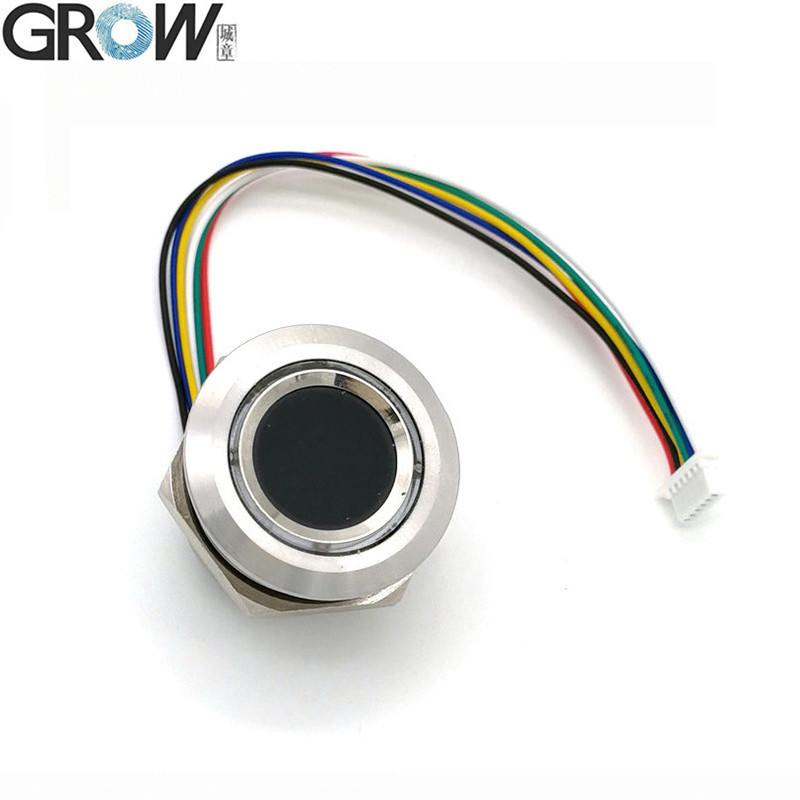

Προδιαγραφές R503
| Μοντέλο |
R503 |
| Τύπος |
Χωρητική μονάδα δακτυλικών αποτυπωμάτων |
| Διασύνδεση |
UART(TTL) |
| Ανάλυση |
508 DPI |
| Τάση |
DC 3.3V |
| Χωρητικότητα δακτυλικών αποτυπωμάτων |
200 |
| Συστοιχία ανίχνευσης |
192*192 pixel |
| Ρεύμα λειτουργίας |
20mA |
| Ρεύμα αναμονής |
Τυπική τάση αναμονής αφής: 3.3V, Μέσος όρος ρεύματος: 2uA |
| Εξωτερικό μέγεθος μονάδας δακτυλικών αποτυπωμάτων |
Διάμετρος 28 (mm) |
| Εσωτερικό μέγεθος μονάδας δακτυλικών αποτυπωμάτων |
Διάμετρος 23.5 (mm) |
| Ύψος μονάδας δακτυλικών αποτυπωμάτων |
19 (mm) |
| Ενεργή περιοχή συλλογής |
Διάμετρος 15.5 (mm) |

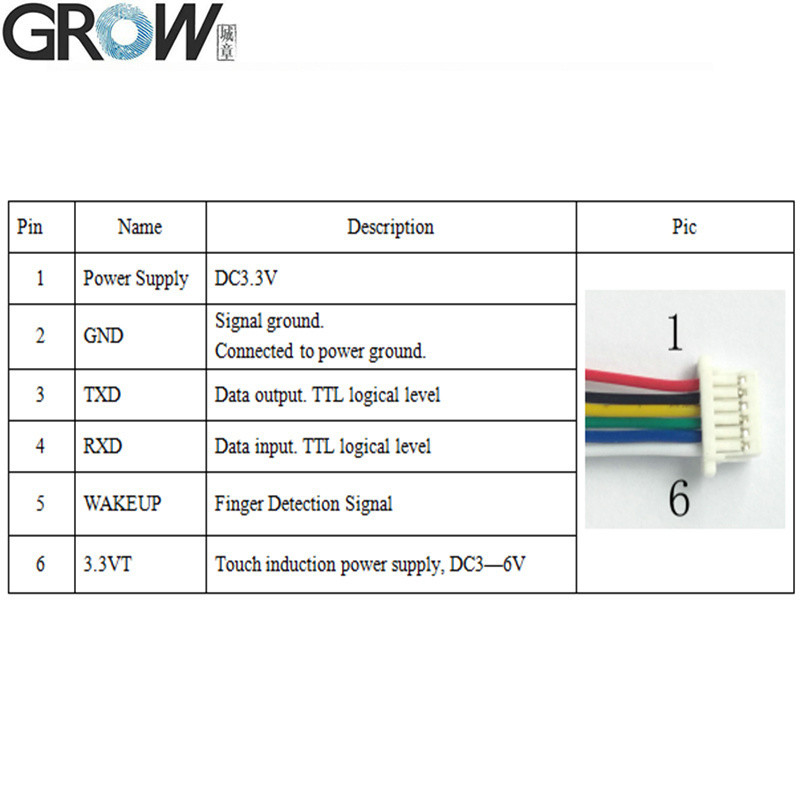

| Σύνδεσμος |
SH 1.0-6Pin |
| Έλεγχος LED |
ΝΑΙ |

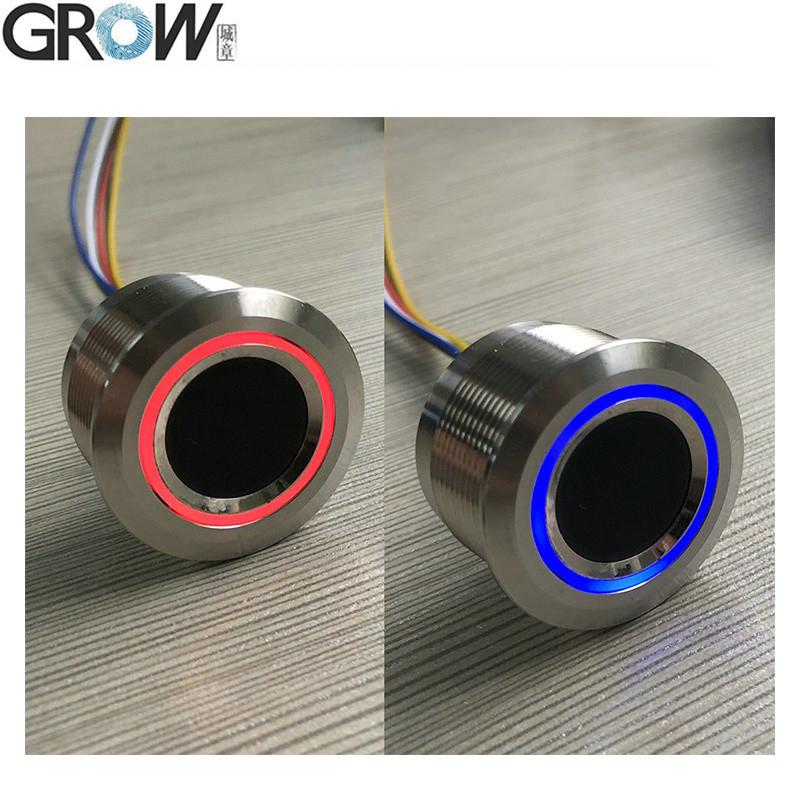

| Χρώμα LED |
Μπλε και Κόκκινο |
| Ταχύτητα σάρωσης |
< 0.2 δευτερόλεπτα |
| Ταχύτητα επαλήθευσης |
< 0.3 δευτερόλεπτα |
| Μέθοδος αντιστοίχισης |
1:1; 1:N |
| FRR |
≤1% |
| FAR |
≤0.001% |
| Περιβάλλον εργασίας |
-20C ---60C |
| Υγρασία εργασίας |
10-85% |
| Αντιστατική ικανότητα |
15KV |
| Ένταση αντοχής στην τριβή |
1 εκατομμύριο φορές |
| Ρυθμός baud επικοινωνιών (UART): |
(9600 × N) bps όπου N = 1 ~ 12 (προεπιλογή N = 6, δηλαδή 57600bps) |
Αρχεία
·Παρέχετε Δωρεάν Αρχεία SDK Αναφοράς για Arduino, Android, .Net, Windows και ούτω καθεξής. ·Παρέχετε Εγχειρίδιο χρήστη Βίντεο επίδειξης λειτουργίας προγράμματος δοκιμής R503 στο Youtube: https://youtu.be/eD2xtwCWOmQ
