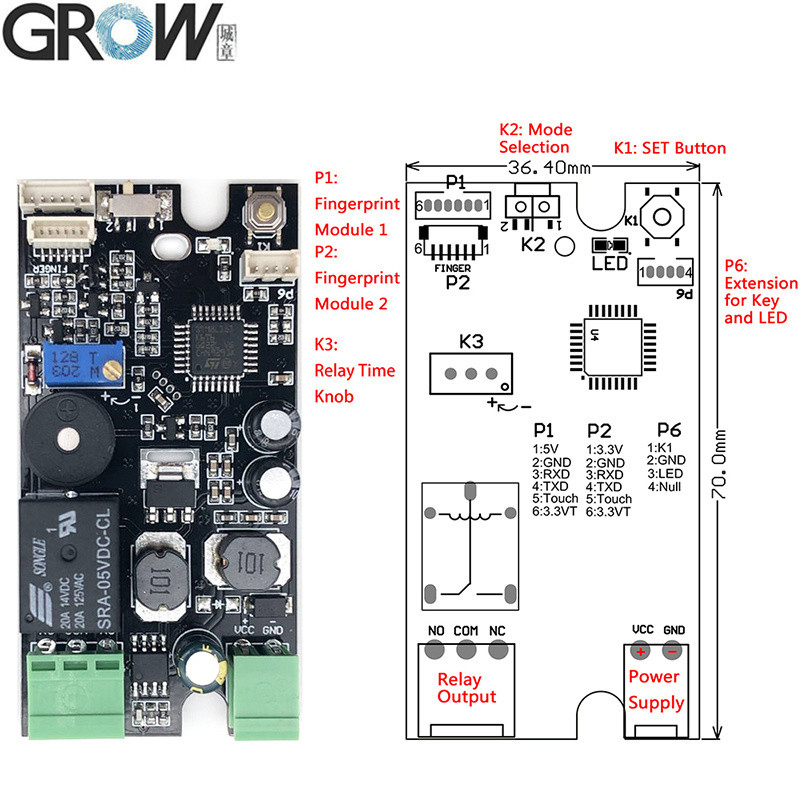

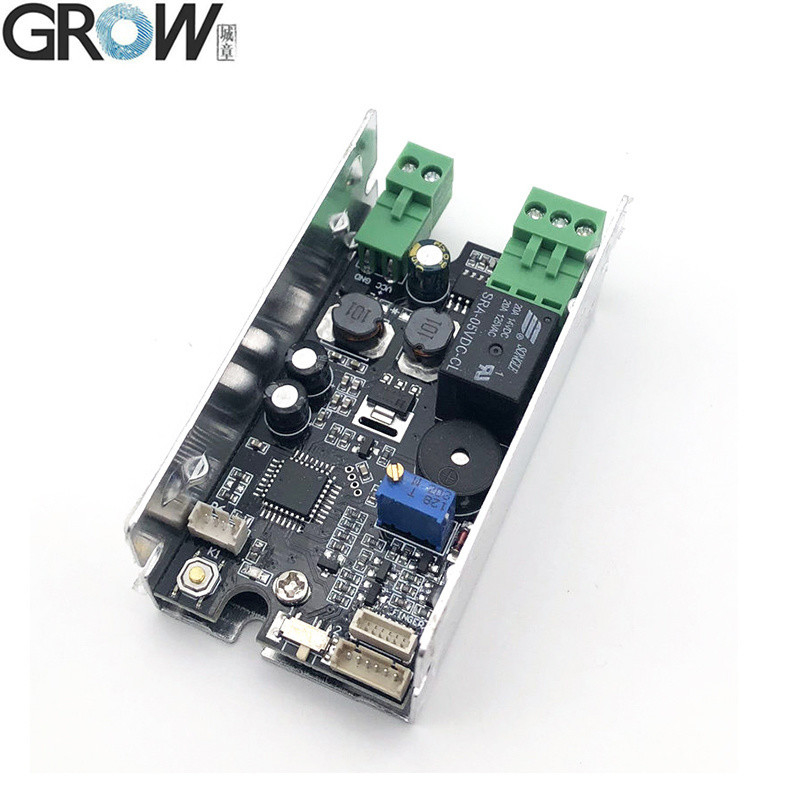

Κ215-V1.3 Τεχνικές παραμέτρους
·Προμήθεια ηλεκτρικής ενέργειας: DC10-30V,
·Κοντάρενο για το πίνακα ελέγχου: 40mA
·Κατάσταση δακτυλικών αποτυπωμάτων: 200
·Μέγεθος: 36,4*70mm
·Δραστηριότητα αναμετάδοσης: κανονικά ανοιχτό ή 1-20 δευτερόλεπτα
·Το LED μπορεί να απενεργοποιηθεί σε κατάσταση αναμονής: πατήστε για μεγάλο χρονικό διάστημα (περίπου 10 δευτερόλεπτα) το κουμπί SET, το LED θα απενεργοποιηθεί σε κατάσταση αναμονής.
K215-V1.3 Οδηγία λειτουργίας
1. Πατήστε το κουμπί SET σύντομα,το σύστημα σε κατάσταση καταγραφής και το μπλε δείκτη φως αναβοσβήνει γρήγορα, τοποθετήστε το δάχτυλό σας στην περιοχή συλλογής, το μητρώο δακτυλικών αποτυπωμάτων επιτυχώς όταν ακούτε μουσική.Το δακτυλικό αποτύπωμα μπορεί να καταχωρηθεί συνεχώς όταν το σύστημα είναι σε κατάσταση μητρώουΑν δεν χρειάζεται να προσθέσετε περισσότερα αποτυπώματα, περιμένετε λίγα δευτερόλεπτα.
2Όταν επιστρέψετε στην προεπιλεγμένη λειτουργία, πατήστε το κουμπί SET μέχρι να ακούσετε το "Di" και τη μουσική, σημαίνει επιτυχημένη εκκίνηση.
3Χρήση: όταν επιλέγεται το 2, ο χρόνος λειτουργίας του ρελέ είναι1s-20sΌταν επιλέγεται το 1, το ρελέ ενεργοποιείται όταν το δακτυλικό αποτύπωμα περνά, και στη συνέχεια το ρελέ απελευθερώνεται όταν το δακτυλικό αποτύπωμα περνά ξανά, το ρελέ λειτουργεί και απελευθερώνεται κυκλικά.Ρέλε απελευθερώνεται όταν η ενέργεια απενεργοποιείται.
Σημείωση:
Σε εργοστασιακή κατάσταση, κάθε δακτυλικό αποτύπωμα μπορεί να περάσει, μετά την καταχώριση δακτυλικών αποτυπωμάτων, η λειτουργία αυτή είναι άκυρη.
Ρυθμίστε τη λειτουργία ύπνου, πατήστε για μεγάλο χρονικό διάστημα (περίπου 10 δευτερόλεπτα) το κουμπί SET και μην απελευθερώσετε το δάχτυλό σας μέχρι να ακούσετε τον ήχο "DiDiDi" και τη μουσική, σημαίνει ότι η λειτουργία εκκίνησης είναι επιτυχής.

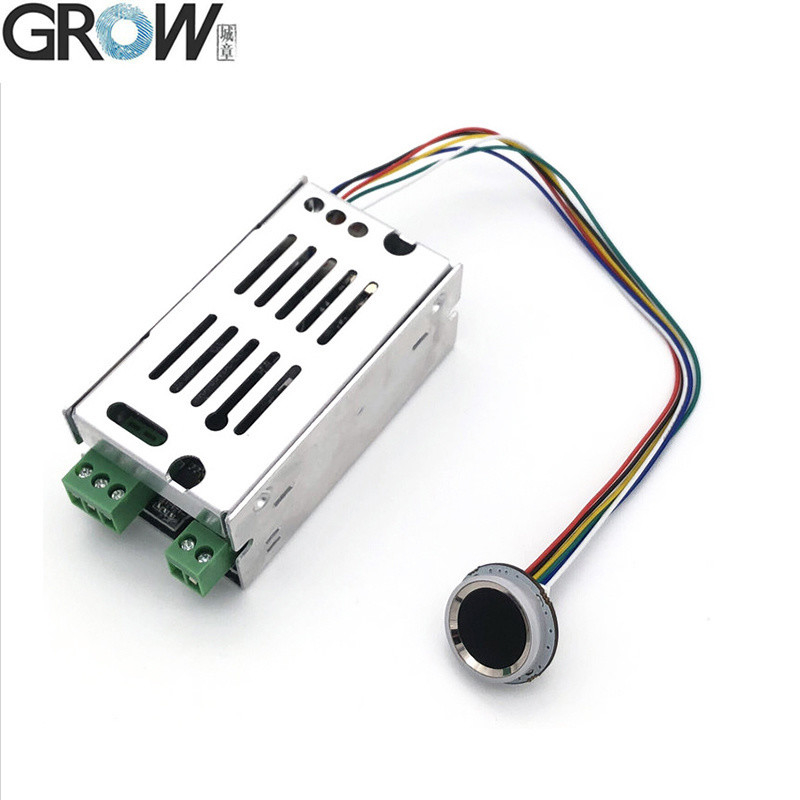

Το K215-V1.3 έχει ευρύ φάσμα χρήσης, το οποίο μπορεί να χρησιμοποιηθεί στον έλεγχο αυτοκινήτου, στον έλεγχο πρόσβασης και σε άλλες περιπτώσεις.
Το K215-V1.3 μπορεί να συνδεθεί με τη μονάδα δακτυλικών αποτυπωμάτων R300,R301T,R302,R303T,R307,R501,R502,R502-A,R502-AW,R503.

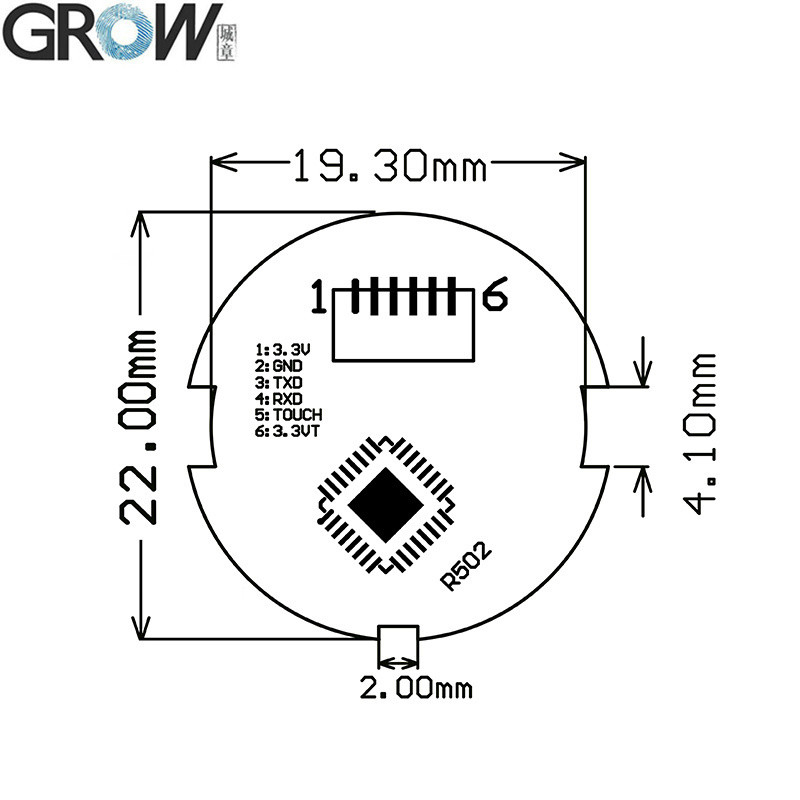

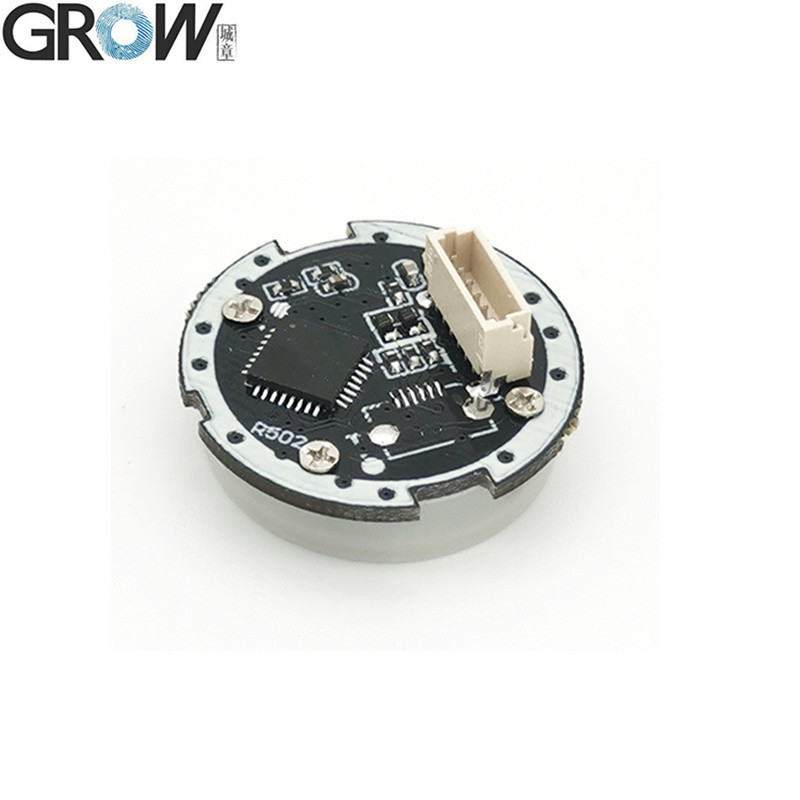

R502-Α Προδιαγραφές
| Σχήμα |
Ρ502-Α |
| Τύπος |
Συγκινητική μονάδα δακτυλικών αποτυπωμάτων |
| Διασύνδεση |
ΕΥΡΤ ((TTL) |
| Απόφαση |
508 DPI |
| Τετάρτη |
Συνεχή 3.3V |
| Δυνατότητα δακτυλικών αποτυπωμάτων |
200 |
| Συγκέντρωση αισθητήρων |
192*192 pixel |
| ρεύμα λειτουργίας |
20mA |
| ρεύμα αναμονής |
Τυπική τάση αναμονής επαφής: 3,3V, μέσο ρεύμα: 2uA |
| Εξωτερικό μέγεθος ενότητας δακτυλικών αποτυπωμάτων |
Διάμετρος 22 (mm) |
| Εσωτερικό μέγεθος ενότητας δακτυλικών αποτυπωμάτων |
Διάμετρος 19,5 (mm) |
| Υψόμετρος μονάδας δακτυλικών αποτυπωμάτων |
5 (mm) |
| Η πραγματική περιοχή συλλογής |
Διάμετρος 15,5 (mm) |
| Συνδετήρας |
MX1.0-6Pin |
| Έλεγχος LED |
Ναι. |

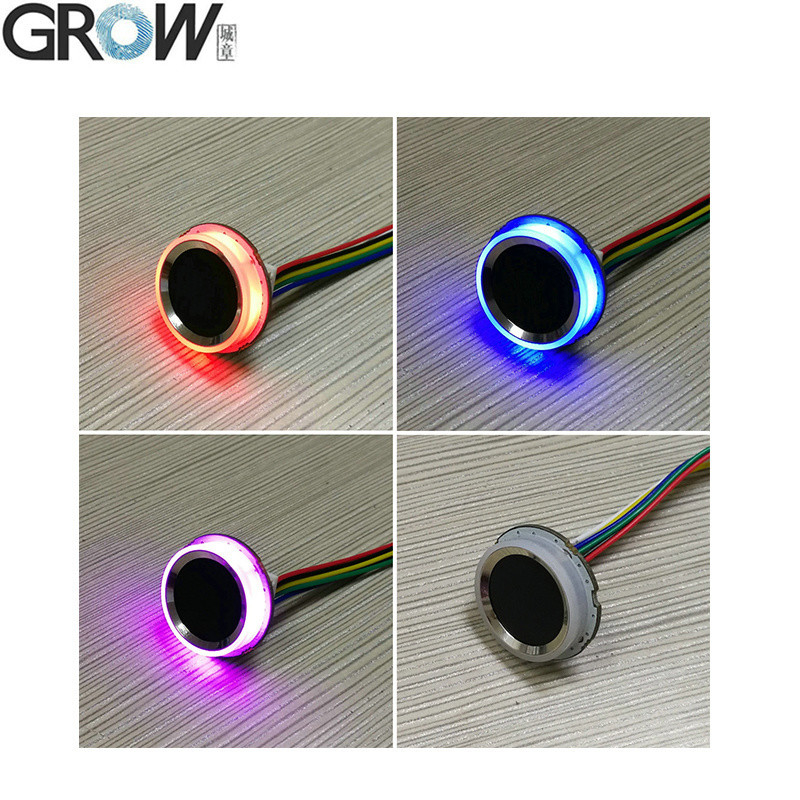

| Χρώμα LED |
Τριαντάφυλλο και μπλε και κόκκινο |
| Ταχύτητα σάρωσης |
< 0,2 δευτερόλεπτα |
| Ταχύτητα επαλήθευσης |
< 0,3 δευτερόλεπτα |
| Μέθοδος αντιστοίχισης |
1:1" 1:N |
| Επενδύσεις |
≤ 1% |
| ΠΑΡΑ |
≤ 0,001% |
| Περιβάλλον εργασίας |
-20C έως 60C |
| Εργασιακή υγρασία |
10-85% |
| Αντιστατική ικανότητα |
15KV |
| Δυνατότητα αντίστασης στη σίδερα |
1 εκατομμύριο φορές |
| Επικοινωνίες με ρυθμό baud (UART): |
(9600 × N) bps όπου N = 1 ~ 12 ((προεπιλεγμένη N = 6, δηλαδή 57600bps) |
Φάκελοι
·Προσφέρει δωρεάν αρχεία SDK αναφοράς για το Arduino, το Android, το Net, τα Windows κλπ.
·Προσφορά εγχειριδίου χρήσης
K215-V1.2 Βίντεο δοκιμής στο Youtube: https://youtu.be/bRQP0JuzqYo
