Περιγραφή
1Ενσωματωμένη συλλογή εικόνας και αλγόριθμο τσιπ μαζί, όλα σε ένα
2Η ευελιξία για να προσαρμοστεί στις συνθήκες ήταν τα δάχτυλα, είτε είναι ξηρά δάχτυλα, βρεγμένα δάχτυλα, ελαφριά υφή δακτυλικά αποτυπώματα δάχτυλα, και τα παλιά δάχτυλα, όλα έχουν υψηλό ποσοστό αναγνώρισης
3Οι κύριοι τομείς εφαρμογής: μπορούν να ενσωματωθούν σε μια ποικιλία τελικών προϊόντων, όπως: έλεγχος πρόσβασης, παρακολούθηση, θυρίδα ασφαλείας
|
|
R503
|
R503-5V
|
Ρ503-M22
|
R503Pro
|
R503S
|
|
Ηλεκτρική τροφοδοσία
|
Συνεχή 3.3V
|
Συνεχή 5V
|
Συνεχή 3.3V
|
ΕΥΑΤ:
Συνεχή 3.3V
USB:DC 5V
|
Συνεχή 3.3V
|
|
Ανιχνευτική σειρά
|
192*192 pixel
|
192*192 pixel
|
192*192 pixel
|
192*192 pixel
|
160*160 pixel
|
|
Δυνατότητα δακτυλικών αποτυπωμάτων
|
200
|
200
|
200
|
1500
|
150
|
|
Μέγεθος
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Συνδετήρας
|
SH 1,0 mm 6pin
|
MX 1,25mm 6pin
|
SH 1,0 mm 6pin
|
SH 1,0 mm 6pin
|
SH 1,0 mm 6pin
|
Ρ503-5V Προδιαγραφές
|
Σχήμα
|

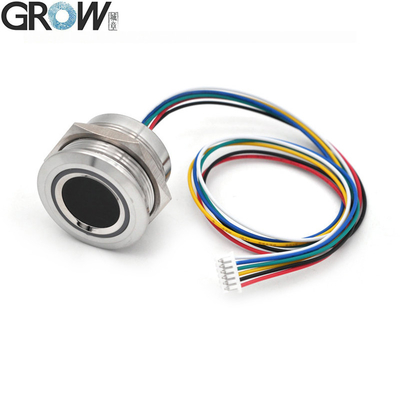

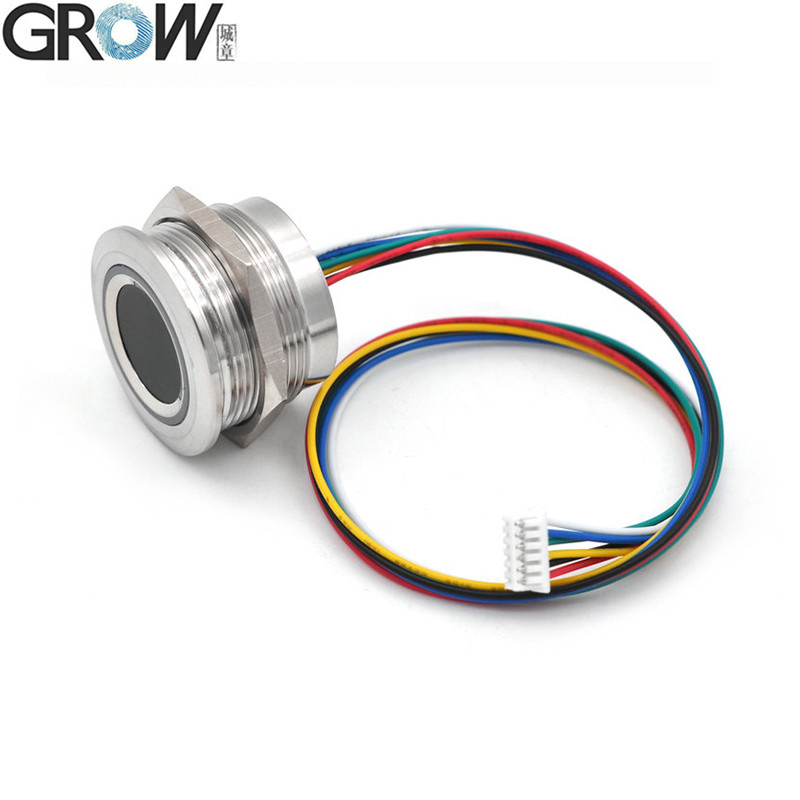

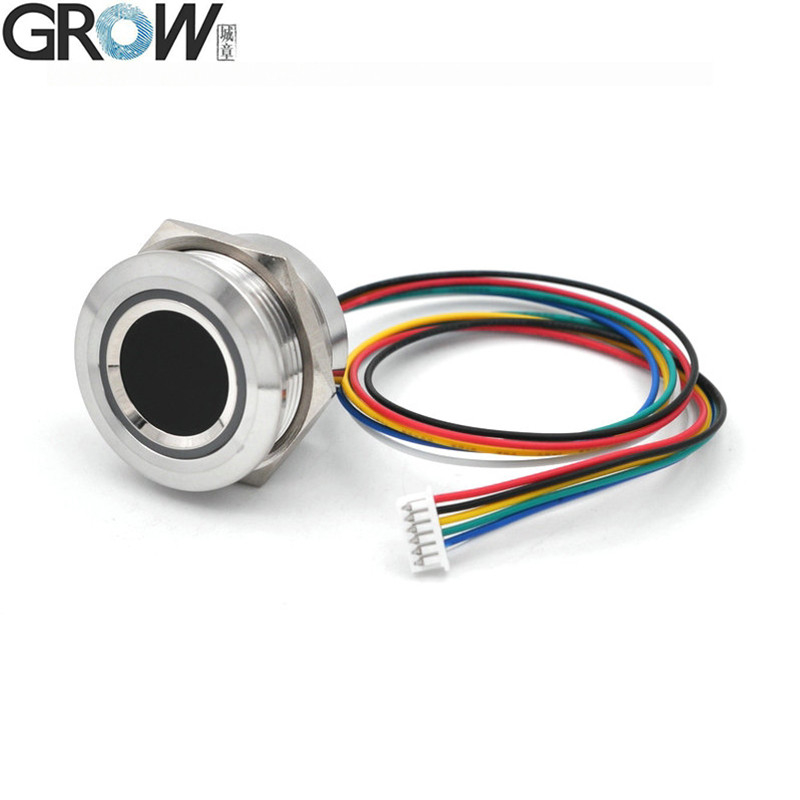

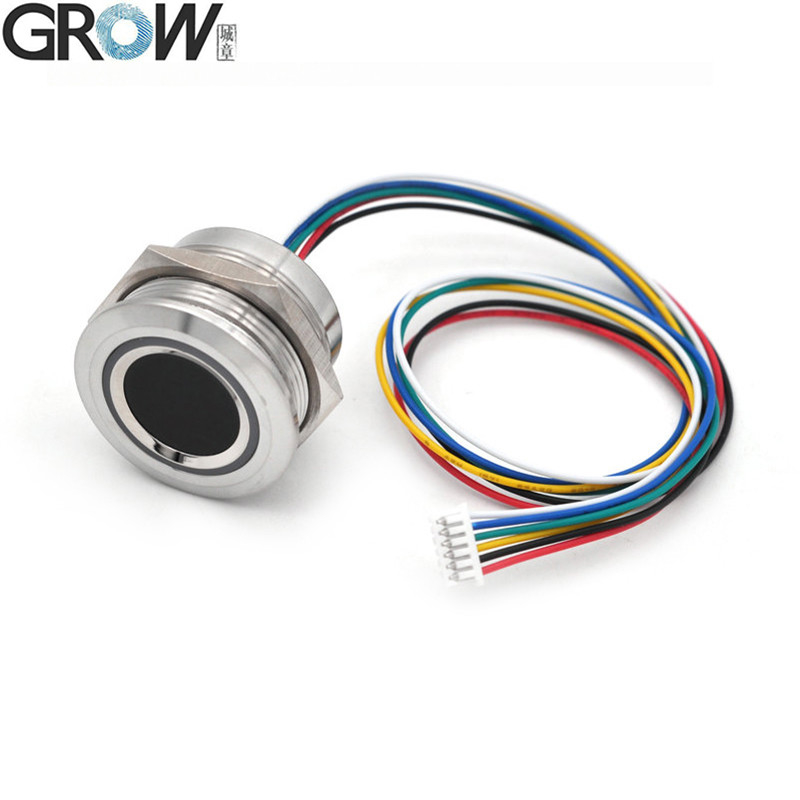

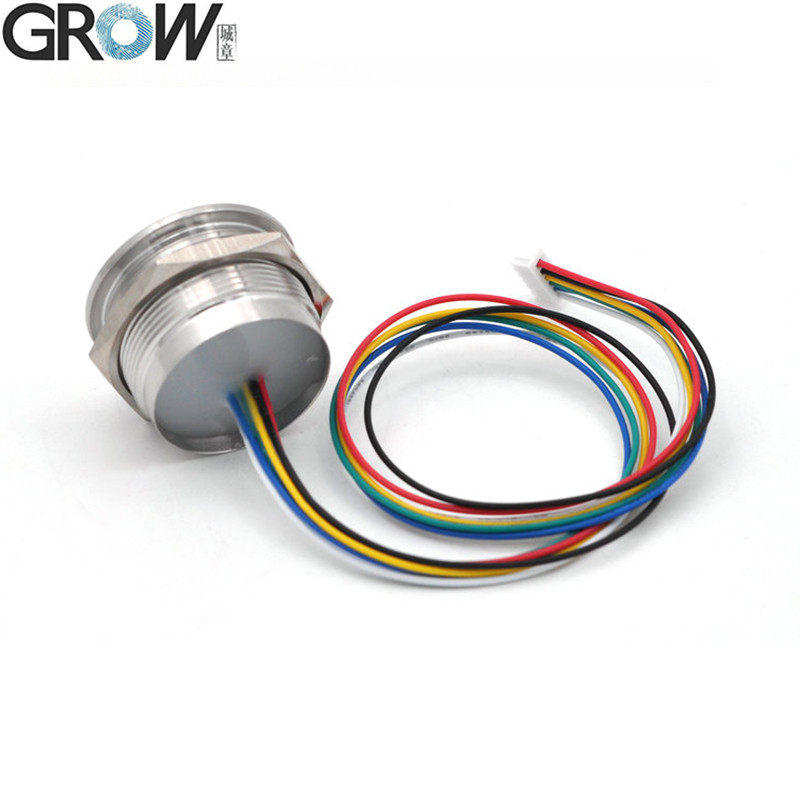

R503-5V
|
|
Τύπος
|
Συγκινητική μονάδα δακτυλικών αποτυπωμάτων
|
|
Διασύνδεση
|
ΕΥΡΤ ((TTL)
|
|
Απόφαση
|
508 DPI
|
|
Τετάρτη
|
Συνεχή 5V
|
|
Δυνατότητα δακτυλικών αποτυπωμάτων
|
200
|
|
Συγκέντρωση αισθητήρων
|
192*192 pixel
|
|
ρεύμα λειτουργίας
|
20mA
|
|
ρεύμα αναμονής
|
Τυπική τάση αναμονής επαφής: 3,3V, μέσο ρεύμα: 2uA
|
|
Εξωτερικό μέγεθος ενότητας δακτυλικών αποτυπωμάτων
|
Διάμετρος 28 (mm)
|
|
Εσωτερικό μέγεθος ενότητας δακτυλικών αποτυπωμάτων
|
Διάμετρος 25 (mm) (M25)
|
|
Υψόμετρος μονάδας δακτυλικών αποτυπωμάτων
|
19 (mm)
|
|
Η πραγματική περιοχή συλλογής
|
Διάμετρος 15,5 (mm)
|
|

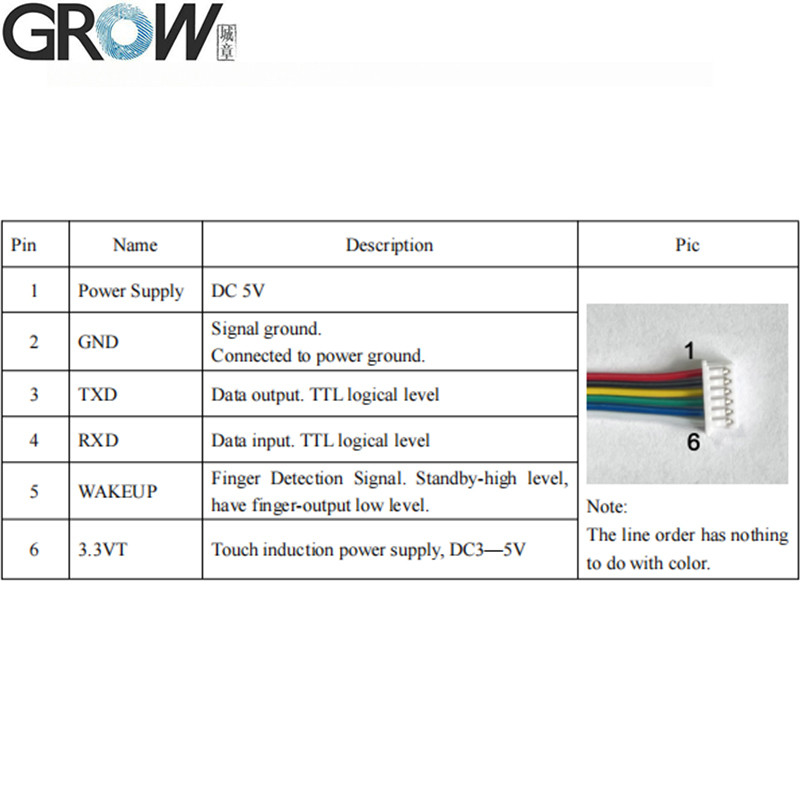

Συνδετήρας
|
MX1.25-6Pin
|
|
Έλεγχος LED
|
Ναι.
|
|
Χρώμα LED
|
RGB
|
|
Ταχύτητα σάρωσης
|
< 0,2 δευτερόλεπτα
|
|
Ταχύτητα επαλήθευσης
|
< 0,3 δευτερόλεπτα
|
|
Μέθοδος αντιστοίχισης
|
1:1" 1:N
|
|
Επενδύσεις
|
≤ 1%
|
|
ΠΑΡΑ
|
≤ 0,001%
|
|
Περιβάλλον εργασίας
|
-20C έως 60C
|
|
Εργασιακή υγρασία
|
10-85%
|
|
Αντιστατική ικανότητα
|
15KV
|
|
Δυνατότητα αντίστασης στη σίδερα
|
1 εκατομμύριο φορές
|
|
Επικοινωνίες με ρυθμό baud (UART):
|
(9600 × N) bps όπου N = 1 ~ 12 ((προεπιλεγμένη N = 6, δηλαδή 57600bps)
|
Σημείωση:
1. R503-5V: IP65 Αδιάβροχη

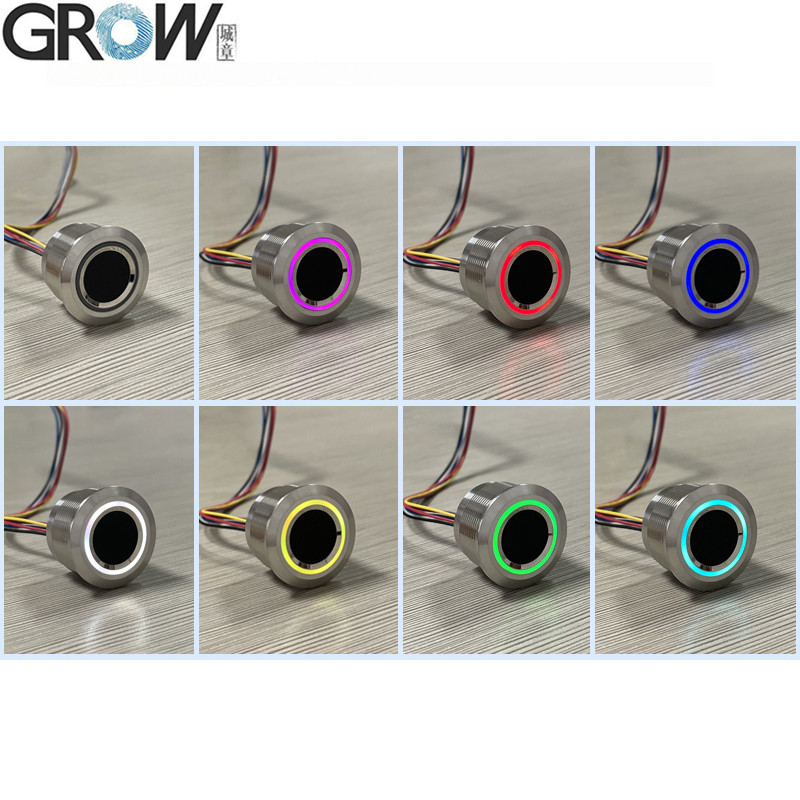

2. RGB LED χρώμα, έχουν 7 χρώματα που μπορούν να ελεγχθούν με εντολή.
3Το R503-5V δεν είναι συμβατό με όλες τις πίνακες ελέγχου της GROW.
Φάκελοι
·Προσφέρει δωρεάν αρχεία SDK αναφοράς για το Arduino, το Android, το Net, τα Windows κλπ.
·Προσφορά εγχειριδίου χρήσης
Μπορείτε να κατεβάσετε το εγχειρίδιο χρήσης του R503-5V από αυτό το σύνδεσμο ιστοσελίδας:
Η Επιτροπή εξέτασε αν οι εν λόγω εισαγωγές αποτελούν κρατική ενίσχυση.
R503 Εμφάνιση βίντεο λειτουργίας του προγράμματος δοκιμής στο Youtube:https://youtu.be/eD2xtwCWOmQ
Αν χρειάζεστε αρχεία SDK, παρακαλώ επικοινωνήστε μαζί μας.
Τι είναι η τεχνολογία της μονάδας δακτυλικών αποτυπωμάτων FPC;
Η μονάδα δακτυλικών αποτυπωμάτων είναι το βασικό στοιχείο της κλειδαριάς δακτυλικών αποτυπωμάτων, η οποία εγκαταστάθηκε σε συσκευές όπως ο έλεγχος πρόσβασης με δακτυλικά αποτυπώματα ή ο σκληρός δίσκος, το κινητό τηλέφωνο κλπ.που χρησιμοποιείται για την ολοκλήρωση της ενότητας απόκτησης δακτυλικών αποτυπωμάτων και αναγνώρισης δακτυλικών αποτυπωμάτωνΗ ενότητα δακτυλικών αποτυπωμάτων αποτελείται κυρίως από ενότητα απόκτησης δακτυλικών αποτυπωμάτων, ενότητα αναγνώρισης δακτυλικών αποτυπωμάτων και ενότητα εκτεταμένης λειτουργίας (όπως ενότητα κίνησης κλειδαριού),Η μονάδα δακτυλικών αποτυπωμάτων FPC είναι το σημαντικό της συστατικό.
Η ενότητα δακτυλικών αποτυπωμάτων FPC μπορεί να διαιρεθεί σύμφωνα με τη μέθοδο αναγνώρισης δακτυλικών αποτυπωμάτων:
1Οπτική μονάδα δακτυλικών αποτυπωμάτων, η οποία βασίζεται στην αρχή της διάθλασης και της αντανάκλασης του φωτός για την αναγνώριση των δακτυλικών αποτυπωμάτων.
2.Μονάδα δακτυλικών αποτυπωμάτων χωρητικότητας, η οποία συλλέγει δακτυλικά αποτυπώματα με την αλλαγή της τιμής της χωρητικότητας·
3.Μονάδα δακτυλικών αποτυπωμάτων RF (μονάδα δακτυλικών αποτυπωμάτων γρατζουνιού), χρησιμοποιώντας σήμα ραδιοσυχνοτήτων ιχνηλασίας για την ανίχνευση του σχεδίου.
Αρχή της μονάδας δακτυλικών αποτυπωμάτων FPC:
1- οπτική μονάδα δακτυλικών αποτυπωμάτων, η χρήση της αρχής της διάθλασης και της αντανάκλασης του φωτός, το φως από το κάτω μέρος του πρίσματος στο πρίσμα και μέσω του πρίσματος,Φωτογραφία φωτός στην επιφάνεια δακτυλικών αποτυπωμάτων ακατάλληλες γραμμές στην γωνία της διάθλασης και της αντανάκλασης πίσω στο φως δεν θα είναι η ίδια, CMOS ή CCD οπτική συσκευή θα συλλέγονται σε διαφορετικό βαθμό φωτεινότητας της εικόνας πληροφορίες, δακτυλικά αποτυπώματα κατά την ολοκλήρωση της συλλογής.
2. ημιαγωγός μονάδα δακτυλικών αποτυπωμάτων, είτε χωρητική είτε επαγωγική, η αρχή είναι παρόμοια, σε ένα κομμάτι από ενσωματωμένες χιλιάδες συσκευές ημιαγωγών στην πίνα,το δάχτυλο τοποθετημένο στη σύνθεσή του της χωρητικότητας (αγωγιμότητας) της άλλης πλευράς, λόγω της ανισορρόπησης των επιπέδων των δακτυλίων, τα κρούσματα και τα κρούσματα που έρχονται σε επαφή με την πλάκα της πραγματικής απόστασης μεταξύ του μεγέθους των διαφορετικών, το σχηματισμό της χωρητικότητας / τιμή επαγωγικότητας.Η τιμή χωρητικότητας/επαγωγικότητας θα είναι διαφορετική και ο εξοπλισμός θα συνοψίσει τις διαφορετικές τιμές που συλλέγονται σύμφωνα με την αρχή αυτή και θα ολοκληρωθεί η συλλογή δακτυλικών αποτυπωμάτων.
3.Μονάδα δακτυλικών αποτυπωμάτων ραδιοσυχνοτήτων, χρησιμοποιώντας βιολογική τεχνολογία αναγνώρισης δακτυλικών αποτυπωμάτων ραδιοσυχνοτήτων, μέσω του ίδιου του αισθητήρα για την εκπομπή ίχνη σήματος ραδιοσυχνοτήτων,διεισδύουν στην επιδερμίδα του δακτύλου για να ελέγξουν το εσωτερικό στρώμα της υφήςΔυναμικότητα κατά των ψεύτικων δακτυλικών αποτυπωμάτων, αρχή αναγνώρισης RF αντιδρά μόνο στο δέρμα του ανθρώπου,που ουσιαστικά εξαλείφει το πρόβλημα των τεχνητών αποτυπωμάτων..
