Περιγραφή
1Ενσωματωμένη συλλογή εικόνας και αλγόριθμο τσιπ μαζί, όλα σε ένα
2Η ευελιξία για να προσαρμοστεί στις συνθήκες ήταν τα δάχτυλα, είτε είναι ξηρά δάχτυλα, βρεγμένα δάχτυλα, ελαφριά υφή δακτυλικά αποτυπώματα δάχτυλα, και τα παλιά δάχτυλα, όλα έχουν υψηλό ποσοστό αναγνώρισης
3Οι κύριοι τομείς εφαρμογής: μπορούν να ενσωματωθούν σε μια ποικιλία τελικών προϊόντων, όπως: έλεγχος πρόσβασης, παρακολούθηση, θυρίδα ασφαλείας

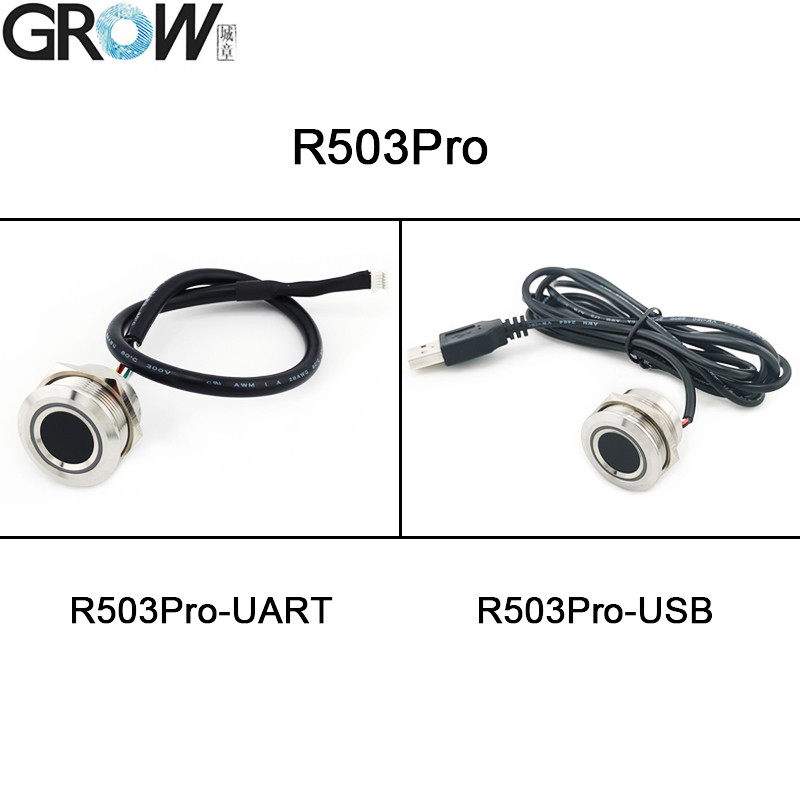

Η μονάδα δακτυλικών αποτυπωμάτων R503Pro έχει R503Pro-UART και R503Pro-USB τύπου.
|
|
R503
|
R503-5V
|
Ρ503-M22
|
R503Pro
|
R503S
|
|
Ηλεκτρική τροφοδοσία
|
Συνεχή 3.3V
|
Συνεχή 5V
|
Συνεχή 3.3V
|
ΕΥΑΤ:Συνεχή 3.3V
USB:DC 5V
|
Συνεχή 3.3V
|
|
Ανιχνευτική σειρά
|
192*192 pixel
|
192*192 pixel
|
192*192 pixel
|
192*192 pixel
|
160*160 pixel
|
|
Δυνατότητα δακτυλικών αποτυπωμάτων
|
200
|
200
|
200
|
1500
|
150
|
|
Μέγεθος
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Συνδετήρας
|
SH 1,0 mm 6pin
|
MX 1,25mm 6pin
|
SH 1,0 mm 6pin
|
SH 1,0 mm 6pin
|
SH 1,0 mm 6pin
|
R503 Προδιαγραφές
|
Σχήμα
|
R503Pro
|
|
Τύπος
|
Συγκινητική μονάδα δακτυλικών αποτυπωμάτων
|
|
Διασύνδεση
|
UART ((TTL) /USB
|
|
Απόφαση
|
508 DPI
|
|
Τετάρτη
|
R503Pro-UART: DC 3.3V R503Pro-USB: DC 5V
|
|
Δυνατότητα δακτυλικών αποτυπωμάτων
|
200
|
|
Συγκέντρωση αισθητήρων
|
192*192 pixel
|
|
ρεύμα λειτουργίας
|
20mA
|
|
ρεύμα αναμονής
|
Τυπική τάση αναμονής επαφής: 3,3V, μέσο ρεύμα: 2uA
|
|
Εξωτερικό μέγεθος ενότητας δακτυλικών αποτυπωμάτων
|
Διάμετρος 28 (mm)
|
|
Εσωτερικό μέγεθος ενότητας δακτυλικών αποτυπωμάτων
|
Διάμετρος 25 (mm) (M25)
|
|
Υψόμετρος μονάδας δακτυλικών αποτυπωμάτων
|
19 (mm)
|
|
Η πραγματική περιοχή συλλογής
|
Διάμετρος 15,5 (mm)
|
|

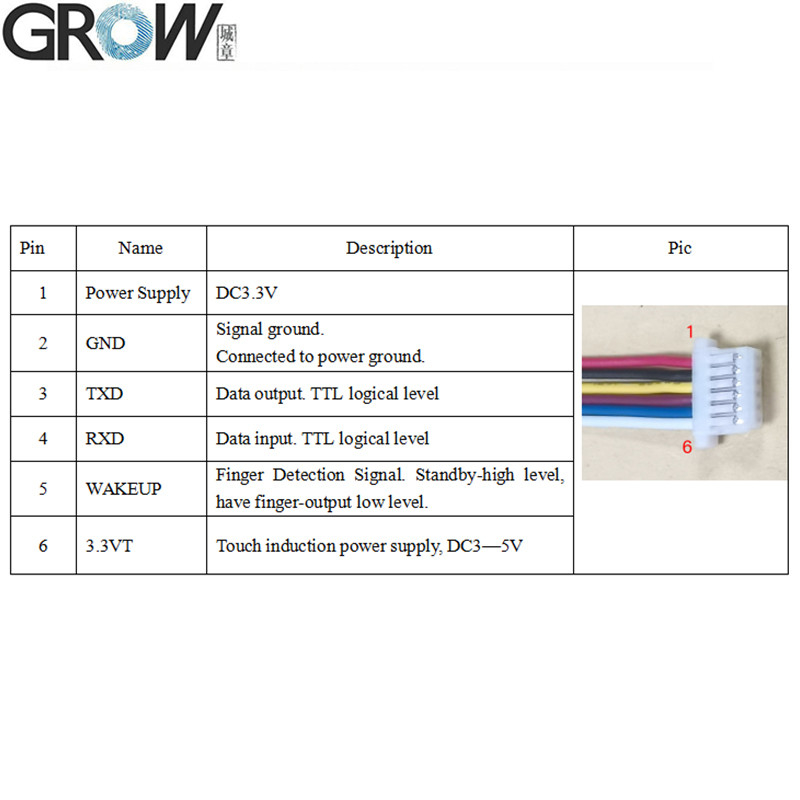

Συνδετήρας
|
SH1.0-6Pin
|
|
Έλεγχος LED
|
Ναι.
|
|
Χρώμα LED
|
RGB
|
|
Ταχύτητα σάρωσης
|
< 0,2 δευτερόλεπτα
|
|
Ταχύτητα επαλήθευσης
|
< 0,3 δευτερόλεπτα
|
|
Μέθοδος αντιστοίχισης
|
1:1" 1:N
|
|
Επενδύσεις
|
≤ 1%
|
|
ΠΑΡΑ
|
≤ 0,001%
|
|
Περιβάλλον εργασίας
|
-20C έως 60C
|
|
Εργασιακή υγρασία
|
10-85%
|
|
Αντιστατική ικανότητα
|
15KV
|
|
Δυνατότητα αντίστασης στη σίδερα
|
1 εκατομμύριο φορές
|
|
Επικοινωνίες με ρυθμό baud (UART):
|
(9600 × N) bps όπου N = 1 ~ 12 ((προεπιλεγμένη N = 6, δηλαδή 57600bps)
|
Φάκελοι
·Προσφέρει δωρεάν αρχεία SDK αναφοράς για το Arduino, το Android, το Net, τα Windows κλπ.
·Προσφορά εγχειριδίου χρήσης
Βίντεο R503Pro στο Youtube:https://youtu.be/E754yIjn80Q
Αν χρειάζεστε αρχεία SDK, παρακαλώ επικοινωνήστε μαζί μας.
Πολλαπλές διεπαφές επικοινωνίας:Ο αισθητήρας δακτυλικών αποτυπωμάτων R503Pro παρέχει διεπαφές επικοινωνίας USB και TTL για εύκολη σύνδεση και μεταφορά δεδομένων με διαφορετικές συσκευές.
Δυναμική τάση τροφοδοσίας:ΔΕΣ 3,3 V για την έκδοση R503Pro-UART και ΔΕΣ 5 V για την έκδοση R503Pro-USB.
Δυνατότητα δακτυλικών αποτυπωμάτων:Ο αισθητήρας δακτυλικών αποτυπωμάτων R503Pro έχει αναβαθμιστεί από τον αισθητήρα δακτυλικών αποτυπωμάτων R503, με χωρητικότητα δακτυλικών αποτυπωμάτων 1500 τεμάχων.
Σε κατάσταση αναμονής χαμηλής ισχύος:Για το σενάριο όπου πρέπει να πραγματοποιηθεί κατάσταση αναμονής χαμηλής ισχύος, ο οικοδεσπότης μπορεί να διακόψει την κύρια ισχύ της μονάδας (δεν μπορεί να διακόψει την ενεργειακή ισχύ ευαισθητοποίησης στην αφή).θα εκπέμπει ένα σήμα στο σήμα IRQ, και στη συνέχεια ο οικοδεσπότης μπορεί να ενεργοποιήσει τη μονάδα για να εκτελέσει τη διαδικασία αναγνώρισης δακτυλικών αποτυπωμάτων.

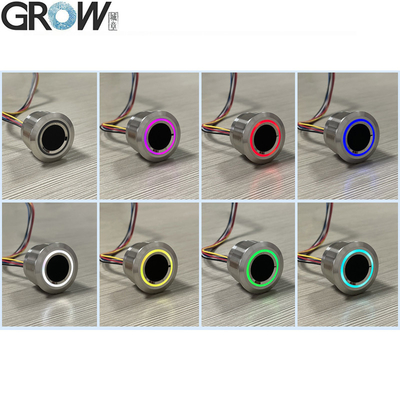

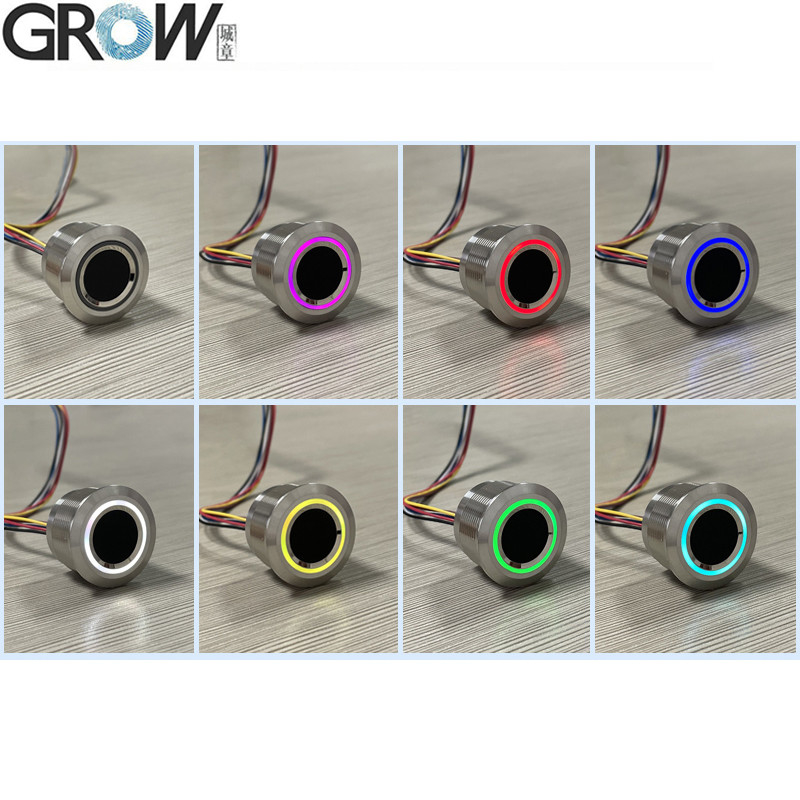

LED RGB:Ο αισθητήρας δακτυλικών αποτυπωμάτων R503Pro προσθέτει ένα 3-χρωματικό ποδηλατικό έγχρωμο φως και ένα 7-χρωματικό ποδηλατικό έγχρωμο φως, και η διεπαφή είναι διαθέσιμη τόσο σε επιλογές USB όσο και TTL, καθιστώντας ακόμη ευκολότερη την εφαρμογή.
Πολυδιάστατη:Ο αισθητήρας δακτυλικών αποτυπωμάτων R503Pro χρησιμοποιείται ευρέως σε συστήματα ελέγχου πρόσβασης, συστήματα παρακολούθησης, εξακρίβωσης ταυτότητας ασφαλείας και άλλους τομείς.μπορεί να επιτύχει ταχεία και ακριβή λειτουργία αναγνώρισης δακτυλικών αποτυπωμάτων για τη βελτίωση της ασφάλειας και της ευκολίας.
