Περιγραφή
1. Ολοκληρωμένο τσιπ συλλογής εικόνων και αλγορίθμων μαζί, ALL-in-One
2. Η ευελιξία προσαρμογής στις συνθήκες ήταν τα δάχτυλα, είτε πρόκειται για ξηρά δάχτυλα, υγρά δάχτυλα, δάχτυλα με ελαφριά υφή δακτυλικών αποτυπωμάτων και παλιά δάχτυλα, όλα έχουν υψηλό ποσοστό αναγνώρισης
3. Οι κύριες περιοχές εφαρμογής: μπορούν να ενσωματωθούν σε μια ποικιλία τελικών προϊόντων, όπως: έλεγχος πρόσβασης, παρακολούθηση ωραρίου, χρηματοκιβώτιο

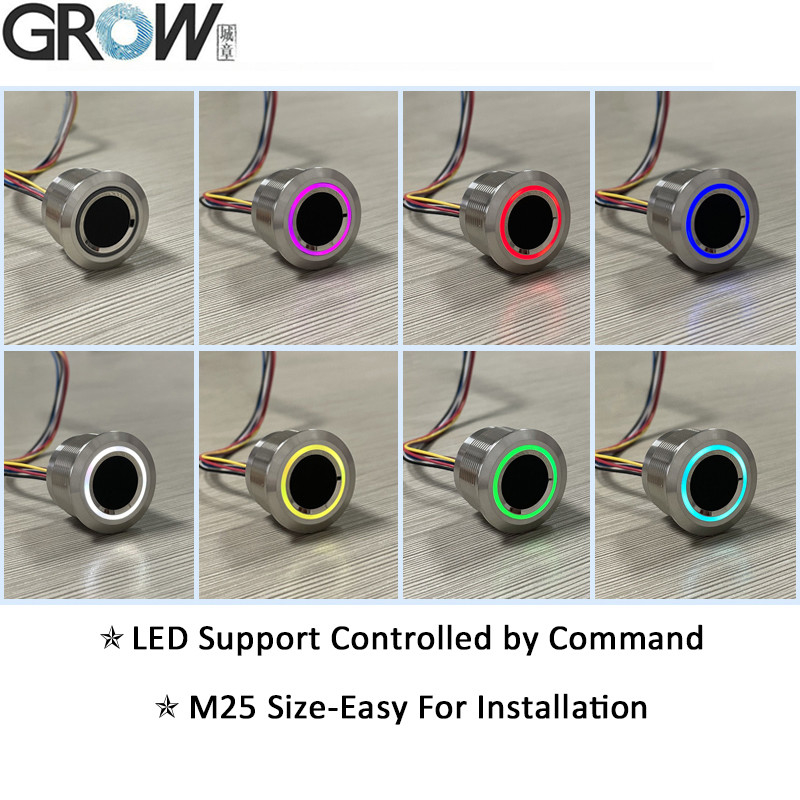

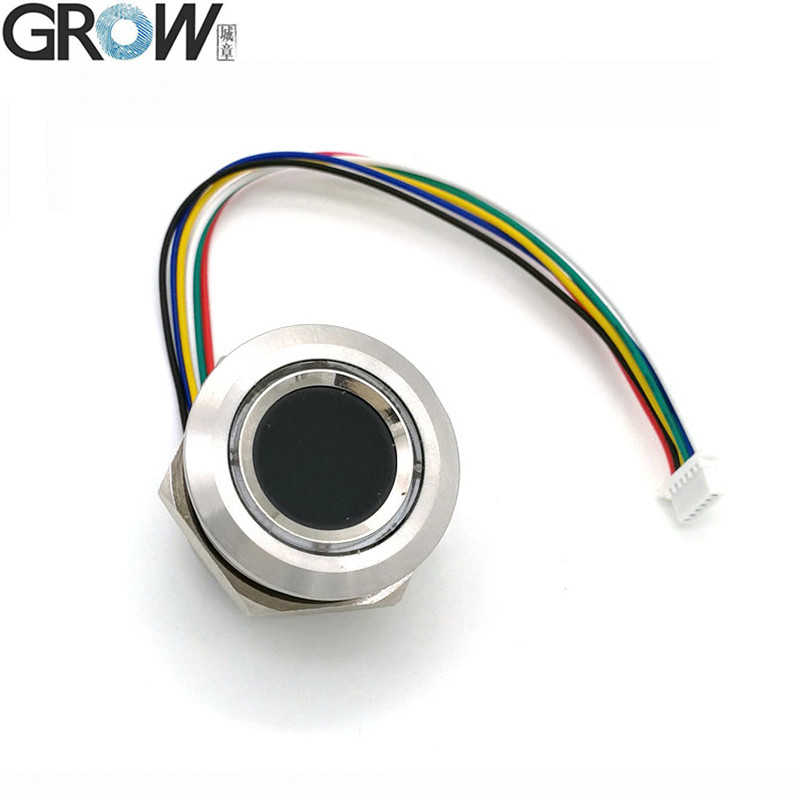

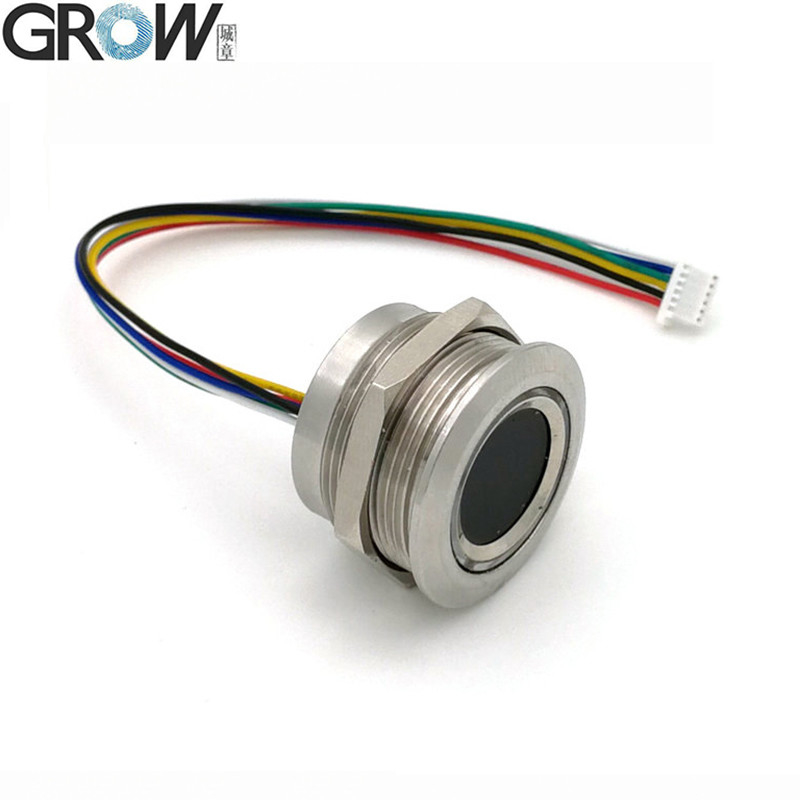

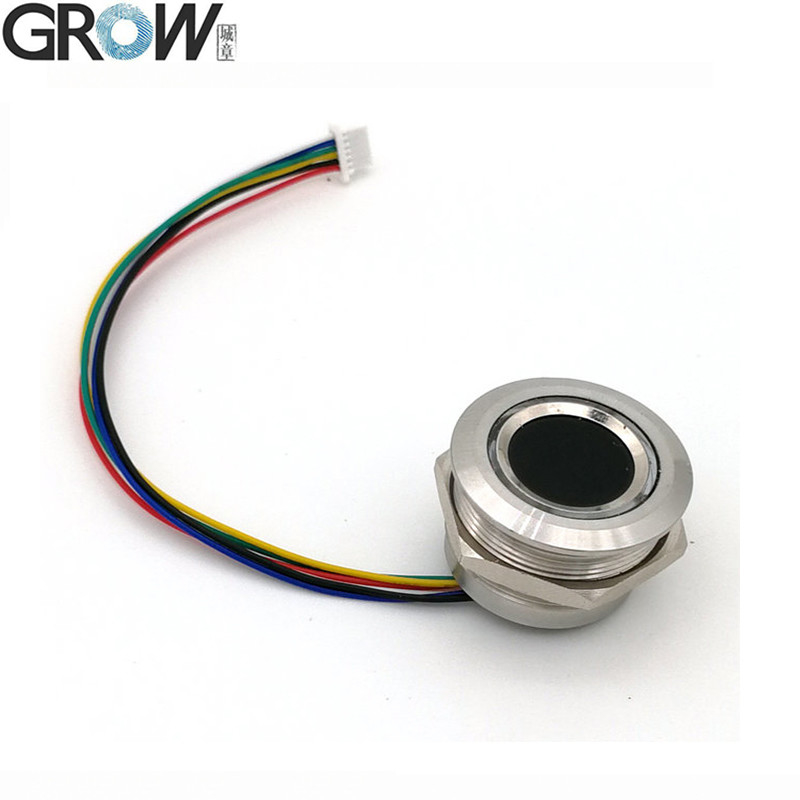

Μονάδα δακτυλικών αποτυπωμάτων R503 με φωτεινό δακτύλιο RGB, το LED μπορεί να ελεγχθεί με εντολή.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Τροφοδοσία
|
DC 3.3V
|
DC 5V
|
DC 3.3V
|
UART:
DC 3.3V
USB:DC 5V
|
DC 3.3V
|
|
Αισθητήρας
|
192*192 Pixel
|
192*192 Pixel
|
192*192 Pixel
|
192*192 Pixel
|
160*160 Pixel
|
|
Χωρητικότητα δακτυλικών αποτυπωμάτων
|
200
|
200
|
200
|
1500
|
150
|
|
Μέγεθος
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Σύνδεσμος
|
SH 1.0mm 6pin
|
MX 1.25mm 6pin
|
SH 1.0mm 6pin
|
SH 1.0mm 6pin
|
SH 1.0mm 6pin
|
Προδιαγραφές R503
|
Μοντέλο
|
R503
|
|
Τύπος
|
Χωρητική μονάδα δακτυλικών αποτυπωμάτων
|
|
Διασύνδεση
|
UART(TTL)
|
|
Ανάλυση
|
508 DPI
|
|
Τάση
|
DC 3.3V
|
|
Χωρητικότητα δακτυλικών αποτυπωμάτων
|
200
|
|
Αισθητήρας
|
192*192 pixel
|
|
Ρεύμα λειτουργίας
|
20mA
|
|
Ρεύμα αναμονής
|
Τυπική τάση αναμονής αφής: 3.3V, Μέση ένταση ρεύματος: 2uA
|
|

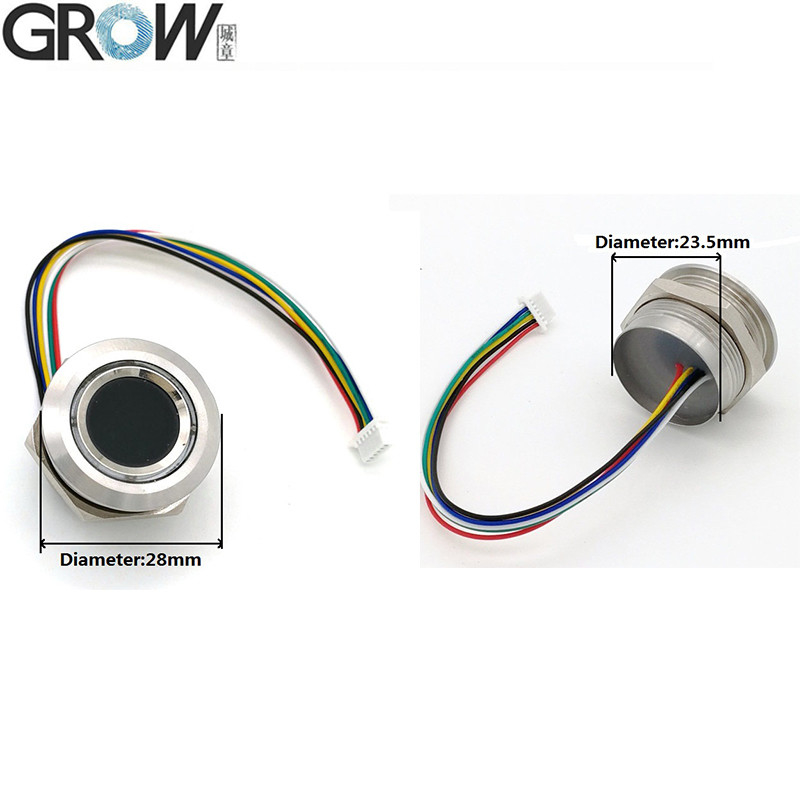

Εξωτερικό μέγεθος μονάδας δακτυλικών αποτυπωμάτων
|
Διάμετρος 28 (mm)
|
|
Εσωτερικό μέγεθος μονάδας δακτυλικών αποτυπωμάτων
|
Διάμετρος 25 (mm) (M25)
|
|
Ύψος μονάδας δακτυλικών αποτυπωμάτων
|
19 (mm)
|
|
Ενεργή περιοχή συλλογής
|
Διάμετρος 15.5 (mm)
|
|

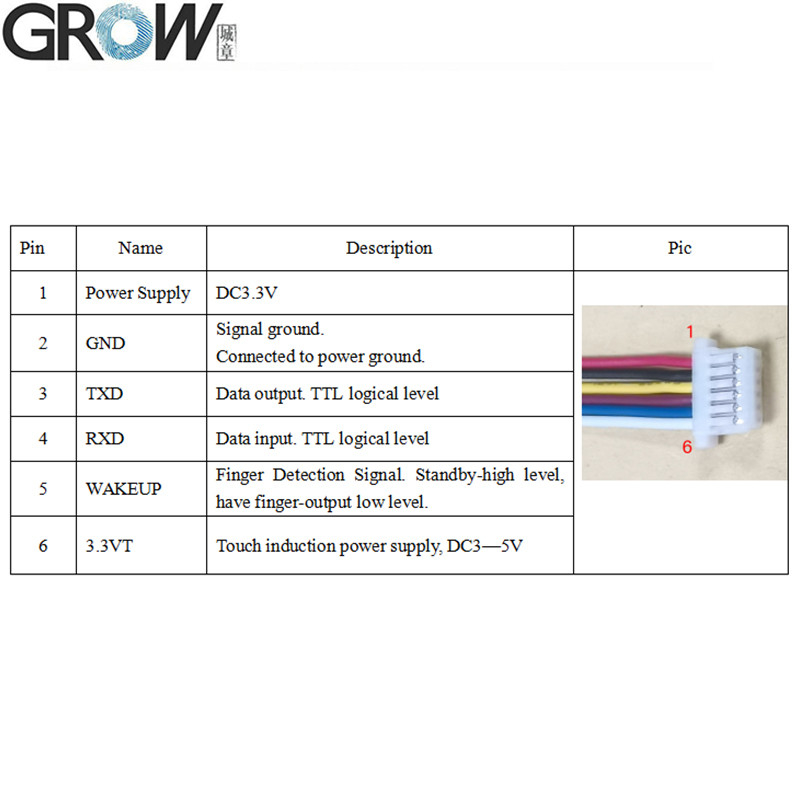

Σύνδεσμος
|
SH1.0-6Pin
|
|
Έλεγχος LED
|
ΝΑΙ
|
|
Χρώμα LED
|
RGB
|
|
Ταχύτητα σάρωσης
|
< 0.2 δευτερόλεπτα
|
|
Ταχύτητα επαλήθευσης
|
< 0.3 δευτερόλεπτα
|
|
Μέθοδος αντιστοίχισης
|
1:1; 1:N
|
|
FRR
|
≤1%
|
|
FAR
|
≤0.001%
|
|
Περιβάλλον εργασίας
|
-20C ---60C
|
|
Υγρασία εργασίας
|
10-85%
|
|
Αντιστατική ικανότητα
|
15KV
|
|
Ένταση αντοχής στην τριβή
|
1 εκατομμύριο φορές
|
|
Ταχύτητα μετάδοσης (UART):
|
(9600 × N) bps όπου N = 1 ~ 12 (προεπιλογή N = 6, δηλαδή 57600bps)
|
Αρχεία
·Παρέχετε Δωρεάν Αρχεία SDK Αναφοράς για Arduino, Android,.Net,Windows και ούτω καθεξής.
·Παρέχετε Εγχειρίδιο Χρήστη
Μπορείτε να κατεβάσετε το εγχειρίδιο χρήστη R503 από αυτόν τον σύνδεσμο ιστότοπου:
https://hzgrow.en.made-in-china.com
Βίντεο επίδειξης λειτουργίας προγράμματος δοκιμής R503 στο Youtube: https://youtu.be/eD2xtwCWOmQ
Εάν χρειάζεστε αρχεία SDK, επικοινωνήστε μαζί μας.
Ανώτερα βιομετρικά:Η μονάδα δακτυλικών αποτυπωμάτων R503 υιοθετεί προηγμένη χωρητική τεχνολογία αναγνώρισης δακτυλικών αποτυπωμάτων, η οποία συλλέγει δεδομένα δακτυλικών αποτυπωμάτων μέσω μιας μικρο-σειράς πυκνωτών. Όταν πιέζεται το δάχτυλο, οι κορυφές και οι κοιλάδες του δακτύλου δημιουργούν διαφορετικές μικροσκοπικές χωρητικότητες μεταξύ της επιδερμίδας και του τσιπ, και το τσιπ μετρά αυτές τις αλλαγές για να λάβει πληροφορίες δακτυλικών αποτυπωμάτων, επιτρέποντας γρήγορο ξεκλείδωμα και βελτιώνοντας την εμπειρία χρήστη.
Ακρίβεια:Με ανάλυση εικόνας έως και 508 dpi και 192*192 εικονοστοιχεία εικόνας, η μονάδα δακτυλικών αποτυπωμάτων R503 μπορεί να καταγράψει τα λεπτά χαρακτηριστικά των δακτυλικών αποτυπωμάτων, εξασφαλίζοντας έτσι την ακρίβεια αναγνώρισης. Το ποσοστό ψευδούς αναγνώρισης είναι εξαιρετικά χαμηλό και σχεδόν αμελητέο, αποτρέποντας μη εξουσιοδοτημένη πρόσβαση.
Ανθεκτικότητα & Σταθερότητα:Η μονάδα δακτυλικών αποτυπωμάτων R503 μπορεί να λειτουργήσει κανονικά σε σχετικά σκληρά περιβάλλοντα, συμπεριλαμβανομένων ακραίων καιρικών συνθηκών όπως ακραίο κρύο και ζέστη. Το εύρος θερμοκρασίας λειτουργίας του είναι -20 ℃ έως 45 ℃ και το εύρος σχετικής υγρασίας είναι 10% RH έως 85% RH (χωρίς συμπύκνωση). Ταυτόχρονα, η διάρκεια ζωής της μονάδας δακτυλικών αποτυπωμάτων R503 μπορεί να φτάσει πάνω από ένα εκατομμύριο αγγίγματα, εξασφαλίζοντας σταθερότητα και αξιοπιστία σε διαφορετικά περιβάλλοντα. Οι χρήστες μπορούν να το χρησιμοποιήσουν για μεγάλο χρονικό διάστημα χωρίς να ανησυχούν για υποβάθμιση της απόδοσης ή ζημιά.
Συνδεσιμότητα πολλαπλών συσκευών:Η μονάδα δακτυλικών αποτυπωμάτων R503 υποστηρίζει πολλαπλά λειτουργικά συστήματα, όπως Arduino, Android, Windows, Linux κ.λπ., και μπορεί εύκολα να προσαρμοστεί στις περισσότερες συσκευές στην αγορά.
Προστασία δεδομένων δακτυλικών αποτυπωμάτων:Καθώς η μονάδα δακτυλικών αποτυπωμάτων R503 έχει σχεδιαστεί για τη συλλογή ευαίσθητων πληροφοριών, η ασφάλεια είναι υψίστης σημασίας. Η ρύθμιση ασφαλείας πέντε επιπέδων και η τεχνολογία προστασίας δεδομένων μπορούν να αποτρέψουν την κλοπή ή την ανακατασκευή εικόνων δακτυλικών αποτυπωμάτων.
Χαμηλή κατανάλωση ενέργειας:Χαμηλή παροχή ρεύματος, ολόκληρο το κύκλωμα είναι συνήθως απενεργοποιημένο και η λειτουργία ανίχνευσης δακτύλου της μονάδας χρησιμοποιείται για την ενεργοποίηση ολόκληρης της μηχανής.
