Περιγραφή
1Ενσωματωμένη συλλογή εικόνας και αλγόριθμο τσιπ μαζί, όλα σε ένα
2Η ευελιξία για να προσαρμοστεί στις συνθήκες ήταν τα δάχτυλα, είτε είναι ξηρά δάχτυλα, βρεγμένα δάχτυλα, ελαφριά υφή δακτυλικά αποτυπώματα δάχτυλα, και τα παλιά δάχτυλα, όλα έχουν υψηλό ποσοστό αναγνώρισης
3Οι κύριοι τομείς εφαρμογής: μπορούν να ενσωματωθούν σε μια ποικιλία τελικών προϊόντων, όπως: έλεγχος πρόσβασης, παρακολούθηση, θυρίδα ασφαλείας
Το R503-M22 είναι το ίδιο με το R503, μόνο το μέγεθος είναι διαφορετικό.
Το R503-M22 μπορεί επίσης να λειτουργεί με πίνακα ελέγχου KS200,K202,K215,KL216,K219-A,K220,K236-A,KS220.
|
|
R503
|
R503-5V
|
Ρ503-M22
|
R503Pro
|
R503S
|
|
Ηλεκτρική τροφοδοσία
|
Συνεχή 3.3V
|
Συνεχή 5V
|
Συνεχή 3.3V
|
ΕΥΑΤ:Συνεχή 3.3V
USB:DC 5V
|
Συνεχή 3.3V
|
|
Ανιχνευτική σειρά
|
192*192 pixel
|
192*192 pixel
|
192*192 pixel
|
192*192 pixel
|
160*160 pixel
|
|
Δυνατότητα δακτυλικών αποτυπωμάτων
|
200
|
200
|
200
|
1500
|
150
|
|
Μέγεθος
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Συνδετήρας
|
SH 1,0 mm 6pin
|
MX 1,25mm 6pin
|
SH 1,0 mm 6pin
|
SH 1,0 mm 6pin
|
SH 1,0 mm 6pin
|
R503-M22 Προδιαγραφές
|
Σχήμα
|
Ρ503-M22
|
|
Τύπος
|
Συγκινητική μονάδα δακτυλικών αποτυπωμάτων
|
|
Διασύνδεση
|
ΕΥΡΤ ((TTL)
|
|
Απόφαση
|
508 DPI
|
|
Τετάρτη
|
Συνεχή 3.3V
|
|
Δυνατότητα δακτυλικών αποτυπωμάτων
|
200
|
|
Συγκέντρωση αισθητήρων
|
192*192 pixel
|
|
ρεύμα λειτουργίας
|
20mA
|
|
ρεύμα αναμονής
|
Τυπική τάση αναμονής επαφής: 3,3V, μέσο ρεύμα: 2uA
|
|

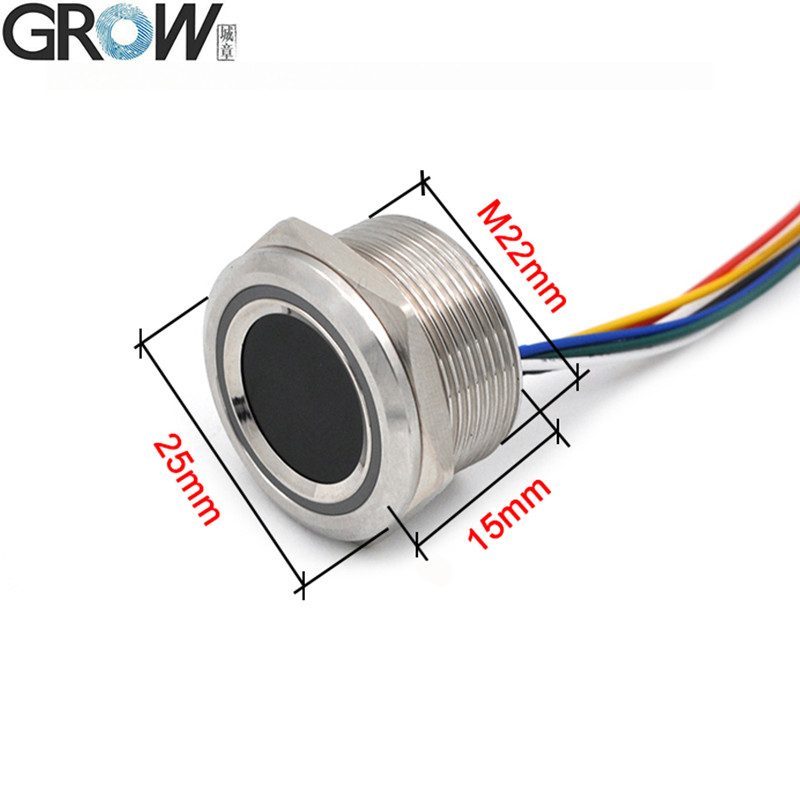

Εξωτερικό μέγεθος ενότητας δακτυλικών αποτυπωμάτων
|
Διάμετρος 25 (mm)
|
|
Εσωτερικό μέγεθος ενότητας δακτυλικών αποτυπωμάτων
|
Διάμετρος 22 (mm) ((M22)
|
|
Υψόμετρος μονάδας δακτυλικών αποτυπωμάτων
|
15 (mm)
|
|
Η πραγματική περιοχή συλλογής
|
Διάμετρος 15,5 (mm)
|
|

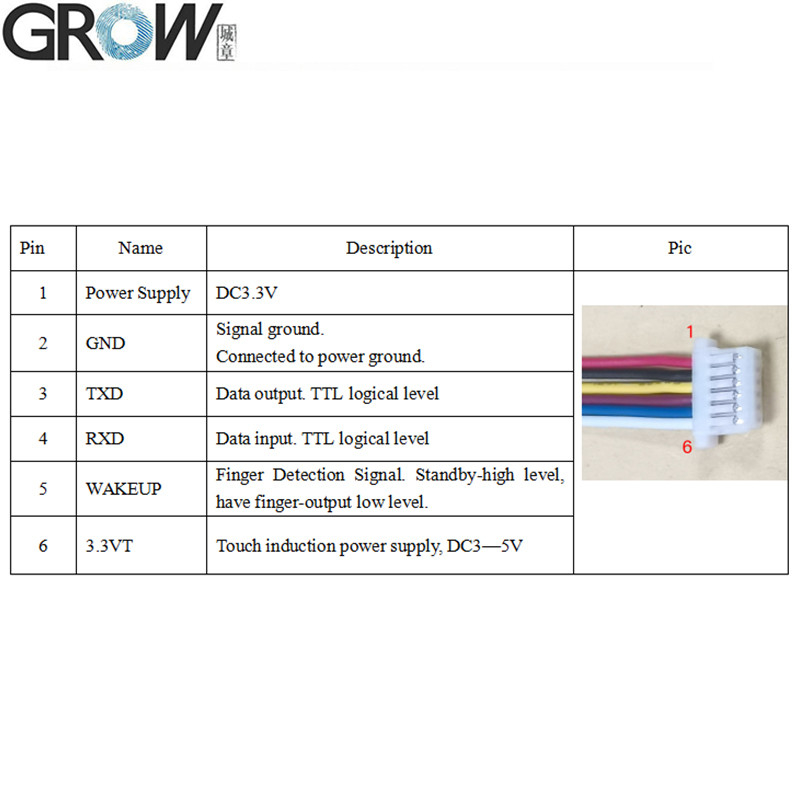

Συνδετήρας
|
SH1.0-6Pin
|
|
Έλεγχος LED
|
Ναι.
|
|
Χρώμα LED
|
RGB
|
|
Ταχύτητα σάρωσης
|
< 0,2 δευτερόλεπτα
|
|
Ταχύτητα επαλήθευσης
|
< 0,3 δευτερόλεπτα
|
|
Μέθοδος αντιστοίχισης
|
1:1" 1:N
|
|
Επενδύσεις
|
≤ 1%
|
|
ΠΑΡΑ
|
≤ 0,001%
|
|
Περιβάλλον εργασίας
|
-20C έως 60C
|
|
Εργασιακή υγρασία
|
10-85%
|
|
Αντιστατική ικανότητα
|
15KV
|
|
Δυνατότητα αντίστασης στη σίδερα
|
1 εκατομμύριο φορές
|
|
Επικοινωνίες με ρυθμό baud (UART):
|
(9600 × N) bps όπου N = 1 ~ 12 ((προεπιλεγμένη N = 6, δηλαδή 57600bps)
|
Φάκελοι
·Προσφέρει δωρεάν αρχεία SDK αναφοράς για το Arduino, το Android, το Net, τα Windows κλπ.
·Προσφορά εγχειριδίου χρήσης
Μπορείτε να κατεβάσετε το εγχειρίδιο χρήσης R503 R503-M22 από το σύνδεσμο του παρόντος δικτυακού τόπου:
Η Επιτροπή εξέτασε αν οι εν λόγω εισαγωγές αποτελούν κρατική ενίσχυση.
R503 Εμφάνιση βίντεο λειτουργίας του προγράμματος δοκιμής στο Youtube:https://youtu.be/eD2xtwCWOmQ
Αν χρειάζεστε αρχεία SDK, παρακαλώ επικοινωνήστε μαζί μας.
Υψηλή ανάλυση και γρήγορη αναγνώριση:Η μονάδα δακτυλικών αποτυπωμάτων R503-M22 χρησιμοποιεί αισθητήρα 192*192 pixel με ανάλυση εικόνας 508 DPI για την καταγραφή περισσότερων λεπτομερειών δακτυλικών αποτυπωμάτων.γρήγορο και αποτελεσματικό.
Αποθήκευση μεγάλης χωρητικότητας:Το R503-M22 έχει χωρητικότητα αποθήκευσης 200 τεμαχίων, η οποία μπορεί να καλύψει τις ανάγκες των περισσότερων σενάριων εφαρμογής, όπως σύστημα ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων, σύστημα παρακολούθησης χρόνου δακτυλικών αποτυπωμάτων και ούτω καθεξής.
Πολλαπλές μεθόδους αντιστοίχισης και αναζήτησης:Η μονάδα δακτυλικών αποτυπωμάτων R503-M22 υποστηρίζει τη σύγκριση τόσο στη λειτουργία σύγκρισης (1:1) όσο και στη λειτουργία αναζήτησης (1:N), επιτρέποντας την ταχεία και ακριβή αναγνώριση των δακτυλικών αποτυπωμάτων σε ένα ευρύ φάσμα σενάριων εφαρμογής.
Υδροσταλτικότητα και αντοχή:The R503-M22 fingerprint module uses high quality stainless steel material as its rugged housing and is specially designed to be waterproof and able to adapt to a wide range of harsh environmental conditions such as humid and dusty scenariosΑυτό εξασφαλίζει την υψηλή αντοχή και σταθερότητα της μονάδας σε μακροχρόνια χρήση.

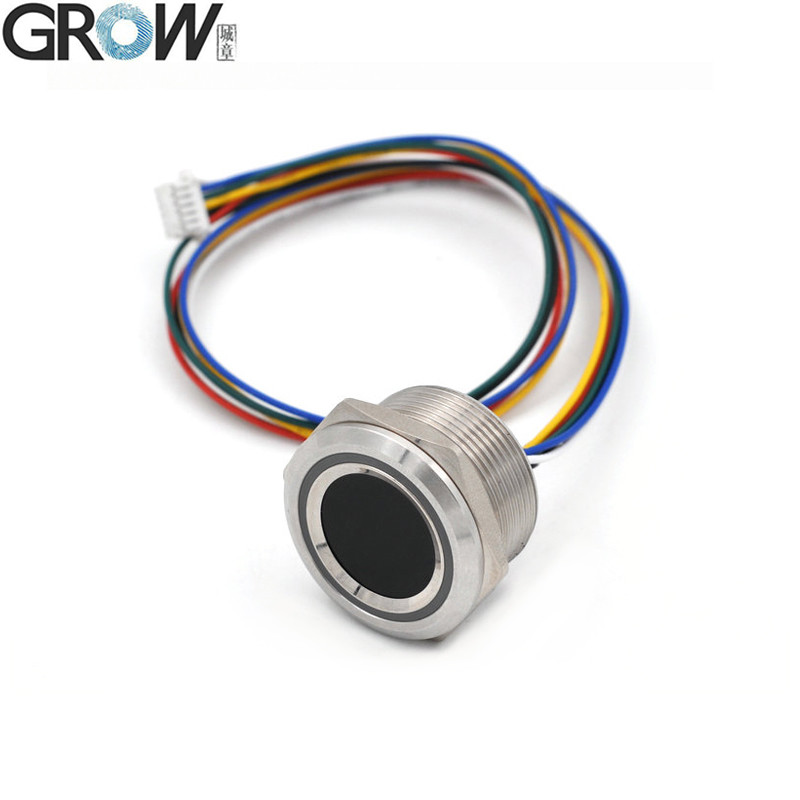

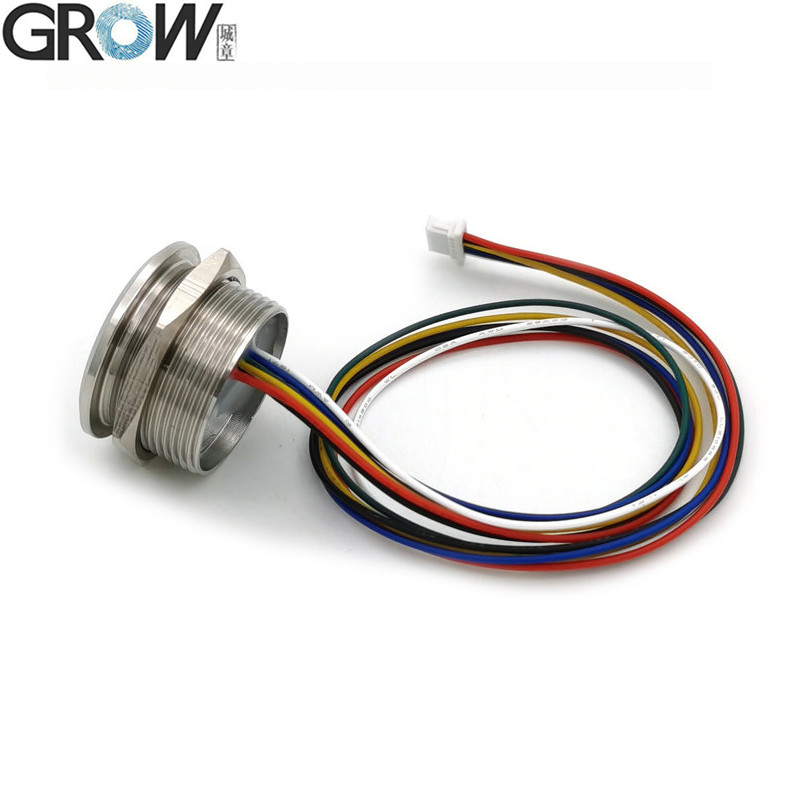

Εύκολη εγκατάσταση:Η μονάδα δακτυλικών αποτυπωμάτων R503-M22 υιοθετεί στρογγυλό σχέδιο νήματος με διάμετρο M22 και μέτρια διαφορά καλωδίου διεπαφής με μήκος καλωδίου 20 cm, καθιστώντας την εύκολη εγκατάσταση και σύνδεση για τους χρήστες.Επιπλέον, το συμπαγές μέγεθος του καθιστά την ενσωμάτωση του ενότητας εύκολη σε διάφορες συσκευές.
Ευέλικτη ικανότητα επέκτασης:Η μονάδα δακτυλικών αποτυπωμάτων R503-M22 υποστηρίζει μια ποικιλία πρωτοκόλλων και διεπαφών επικοινωνίας, όπως RS232 (επίπεδο λογικής TTL, 3.3V), κλπ.που είναι βολικό για τους χρήστες να πραγματοποιούν δευτερογενή ανάπτυξη και επέκτασηΕπίσης, το ενσωματωμένο τσιπ αλγόριθμου καθιστά τη μονάδα πιο αποτελεσματική και σταθερή στην επεξεργασία δεδομένων δακτυλικών αποτυπωμάτων.

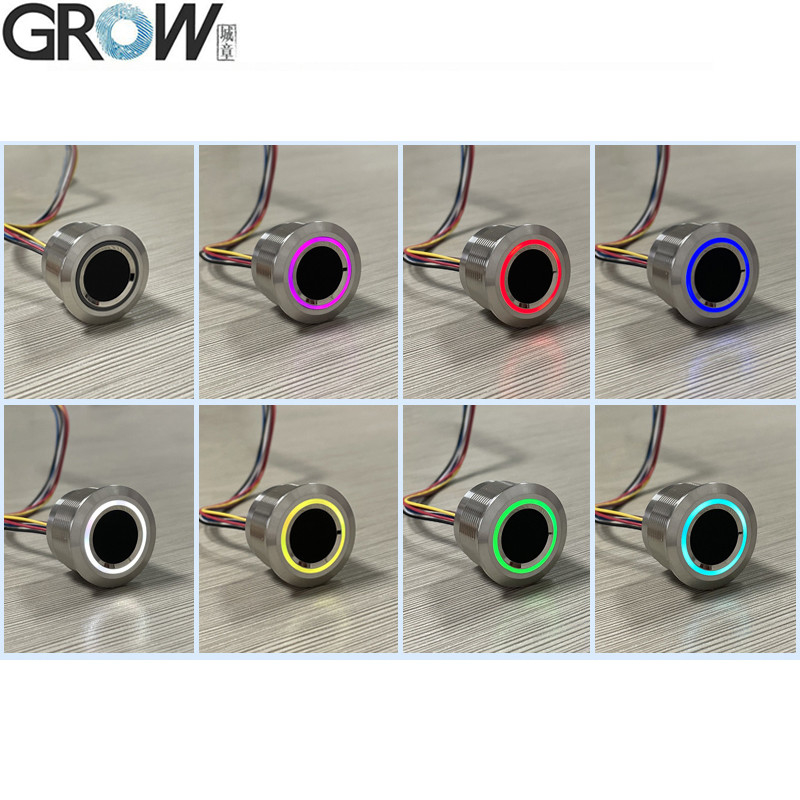

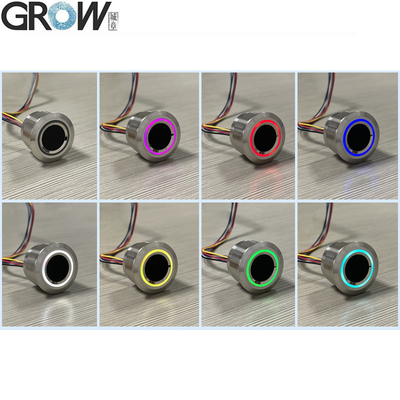

LED RGB:Η μονάδα δακτυλικών αποτυπωμάτων R503-M22 είναι εξοπλισμένη με ένα πολύχρωμο φωτεινό δαχτυλίδι, το οποίο μπορεί να ρυθμίζεται σε διαφορετικά χρώματα φωτεινών δαχτυλιδιών σύμφωνα με εντολές,να καταστεί η χρήση της ενότητας πιο συνοπτική και σαφής
Υψηλό επίπεδο ασφαλείας:Η μονάδα δακτυλικών αποτυπωμάτων R503-M22 υιοθετεί προηγμένο αλγόριθμο αναγνώρισης δακτυλικών αποτυπωμάτων με πέντε επίπεδα ασφάλειας (από χαμηλό έως υψηλό: 1, 2, 3, 4, 5), εξαιρετικά χαμηλό ποσοστό ψευδούς εισαγωγής (FAR) (<0.001%) και ποσοστό ψευδούς απόρριψης (FRR) (< 10,0%), γεγονός που εγγυάται την ακρίβεια και την ασφάλεια της ενότητας στη διαδικασία αναγνώρισης.
Σχεδιασμός σταθερής τροφοδοσίας:Η μονάδα τροφοδοτείται από συνεχές ρεύμα +3,3V, έχει σταθερό σχέδιο τροφοδοσίας που διατηρεί σταθερή απόδοση σε διάφορα περιβάλλοντα.που συμβάλλει στη μείωση της κατανάλωσης ενέργειας και της παραγωγής θερμότητας της συσκευής.
