Αρχική Σελίδα > Προϊόντα> Πίνακας ελέγχου δακτυλικών αποτυπωμάτων> ΑΝΑΠΤΥΞΗ K202+R503 DC12V Χαμηλής κατανάλωσης ρεύματος Δακτυλίδι ένδειξης φωτός Πίνακας ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων χωρητικού τύπου

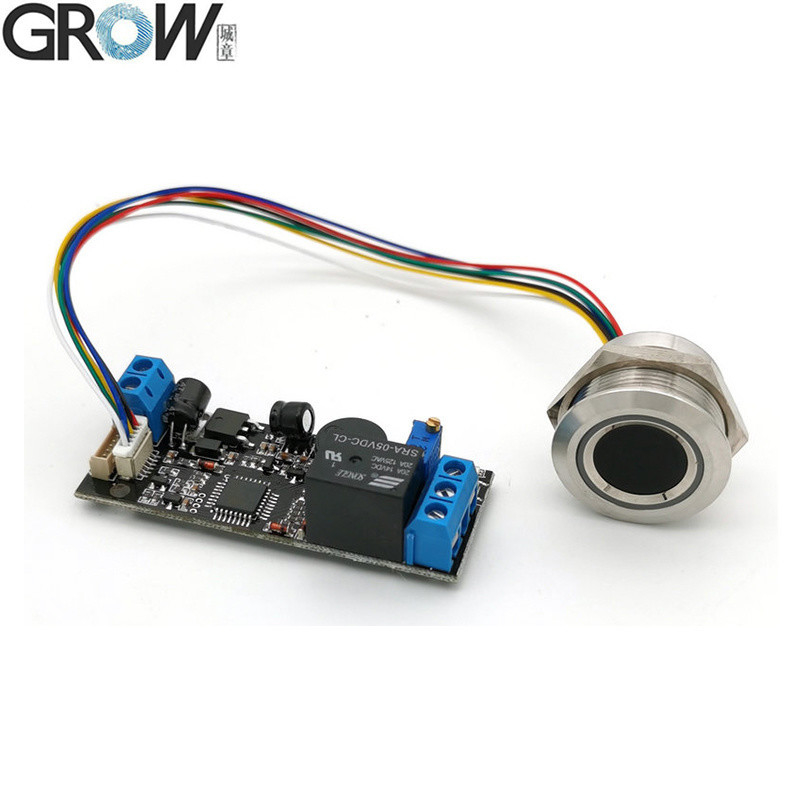

ΑΝΑΠΤΥΞΗ K202+R503 DC12V Χαμηλής κατανάλωσης ρεύματος Δακτυλίδι ένδειξης φωτός Πίνακας ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων χωρητικού τύπου

GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board
GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board
GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Πιστοποίηση: CE
Ποσότητα παραγγελίας min: 1
Συσκευασία λεπτομέρειες: Καρτόνι
Χρόνος παράδοσης: Χρόνος προετοιμασίας για την περίοδο αιχμής: εντός 15 εργάσιμων ημερών Χρόνος προετοιμασίας εκτός επ
Όροι πληρωμής: T/T, Paypal
Δυνατότητα προσφοράς: 5000
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Σχήμα αριθ.: Κ202+R503 οθόνη: Σαν Εικόνα
Διασύνδεση επικοινωνίας: RS232 Δυνατότητα δακτυλικών αποτυπωμάτων: 120
τροφοδοτικό: Συνεχή 12V Τρόπος αναμονής για το πίνακα ελέγχου: 15ua
K202 Μέγεθος: 64.4*25.4mm Αποδόσεις: Ρέλε ((Μέγιστο ρεύμα:10A)
R503 Μέγεθος: Διάμετρος 28 (mm) Πακέτο Μεταφοράς: τυποποιημένη συσκευασία χαρτοκιβωτίων εξαγωγής
Προδιαγραφή: Ηλεκτρική τροφοδοσία: DC 12V Εμπορικό σήμα: ΑΝΑΠΟΤΑΣΗ
Καταγωγή: Κίνα Κωδικός ΕΣ: 8471609000
Δυνατότητα προσφοράς: 5000 Υπηρεσία φωνής: Χωρίς φωνητική υπηρεσία
Κεραυνός: Χωρίς Ρολόι Χρώμα: Σαν Εικόνα
Δείγματα: 21,3 δολάρια ΗΠΑ / κομμάτι 1 κομμάτι. Προσαρμογή: Διαθέσιμος Προσαρμοσμένο αίτημα
Κόστος αποστολής: σχετικά με το κόστος αποστολής και τον εκτιμώμενο χρόνο παράδοσης. Μέθοδος πληρωμής: Αρχική πληρωμή Πλήρης πληρωμή
Χρηματοδότηση: ΗΠΑ Επιστροφή και επιστροφή χρημάτων: Μπορείτε να ζητήσετε επιστροφή μέχρι 30 ημέρες μετά την παραλαβή των προϊόντων.

Περιγραφή προϊόντων

ΑΝΑΠΤΥΞΗ K202+R503 DC12V Χαμηλής κατανάλωσης ρεύματος Δακτυλίδι ένδειξης φωτός Πίνακας ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων χωρητικού τύπου 0

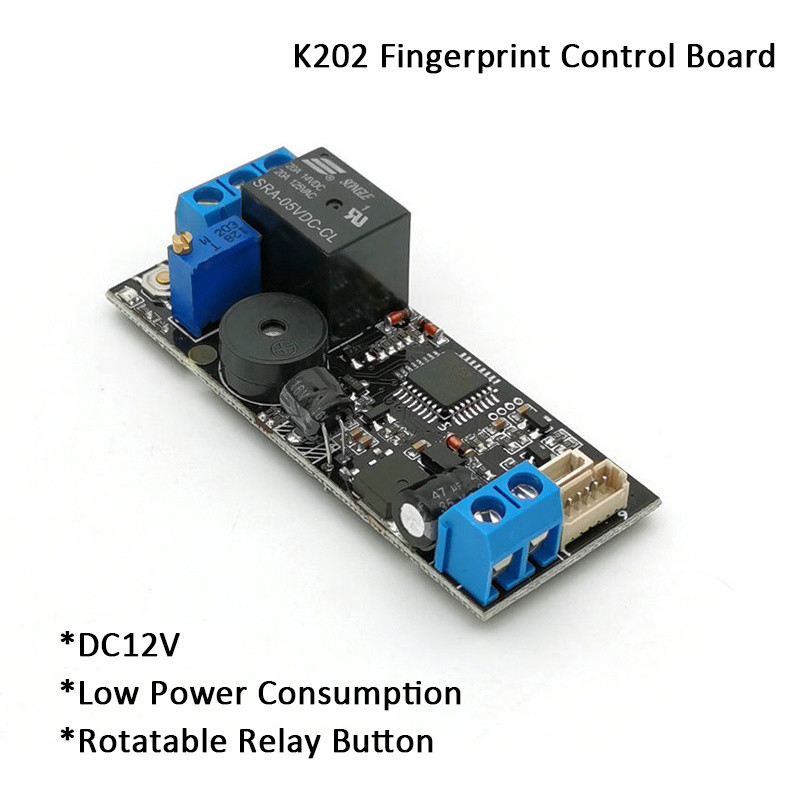

Τεχνικές παράμετροι K202

·Τροφοδοσία: DC12V
·Έξοδος: Ρελέ(Μέγιστο ρεύμα:10A)
·Ρεύμα αναμονής: 15uA
·Χωρητικότητα δακτυλικών αποτυπωμάτων: 120 τεμάχια

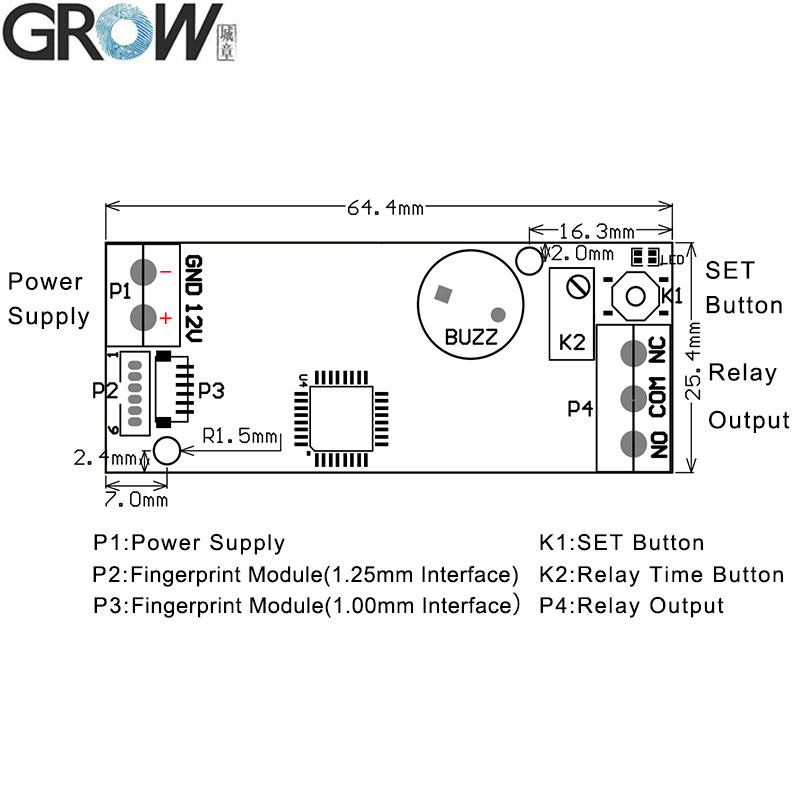

·Μέγεθος: 64.4*25.4mm


Το K202 είναι σχεδιασμένο για χαμηλή κατανάλωση ενέργειας, η τροφοδοσία είναι DC12V, ο χρόνος του ρελέ μπορεί να ρυθμιστεί περιστρέφοντας το κουμπί, χρόνος ρελέ: 0.5-13 δευτερόλεπτα.
Είναι πολύ εύκολο να καταχωρήσετε δακτυλικό αποτύπωμα, απλά πρέπει να πατήσετε το κουμπί SET για να καταχωρήσετε δακτυλικό αποτύπωμα και να πατήσετε παρατεταμένα το κουμπί SET για να επιστρέψετε στις εργοστασιακές ρυθμίσεις.


Οδηγίες λειτουργίας K202

1. Κουμπί SET - Καταχώρηση δακτυλικού αποτυπώματος διαχειριστή: Πατήστε σύντομα το κουμπί SET, η μπλε ενδεικτική λυχνία αναβοσβήνει γρήγορα και το σύστημα βρίσκεται σε κατάσταση καταχώρησης, τοποθετήστε το ίδιο δάχτυλο διαχειριστή πολλές φορές στην περιοχή συλλογής δακτυλικών αποτυπωμάτων μέχρι να ακούσετε μουσική, που σημαίνει ότι η καταχώρηση δακτυλικού αποτυπώματος είναι επιτυχής. Το δακτυλικό αποτύπωμα μπορεί να καταχωρηθεί συνεχώς όταν το σύστημα βρίσκεται σε κατάσταση καταχώρησης. Εάν δεν χρειάζεται να προσθέσετε περισσότερα δακτυλικά αποτυπώματα, περιμένετε μερικά δευτερόλεπτα.

2. Καταχώρηση δακτυλικού αποτυπώματος χρήστη: Πατήστε το δακτυλικό αποτύπωμα του διαχειριστή μέχρι η μπλε ενδεικτική λυχνία να αναβοσβήσει γρήγορα και να ακούσετε μουσική, που σημαίνει ότι μπορείτε να προσθέσετε δακτυλικό αποτύπωμα χρήστη. Τοποθετήστε το ίδιο δάχτυλο χρήστη πολλές φορές στην περιοχή συλλογής δακτυλικών αποτυπωμάτων μέχρι να ακούσετε μουσική, που σημαίνει ότι η καταχώρηση δακτυλικού αποτυπώματος είναι επιτυχής. Το δακτυλικό αποτύπωμα μπορεί να καταχωρηθεί συνεχώς όταν το σύστημα βρίσκεται σε κατάσταση καταχώρησης. Εάν δεν χρειάζεται να προσθέσετε περισσότερα δακτυλικά αποτυπώματα, περιμένετε μερικά δευτερόλεπτα.

3. Διαγραφή δακτυλικού αποτυπώματος χρήστη: Πατήστε το δακτυλικό αποτύπωμα του διαχειριστή για περίπου 12 δευτερόλεπτα μέχρι να ακούσετε “Di-” και μουσική, που σημαίνει ότι τα δακτυλικά αποτυπώματα χρήστη έχουν διαγραφεί.

4. Επιστροφή στις εργοστασιακές ρυθμίσεις: Πατήστε το κουμπί SET μέχρι να ακούσετε “Di” μακρύ μπιπ και μουσική, που σημαίνει ότι η λειτουργία αρχικοποίησης είναι επιτυχής.

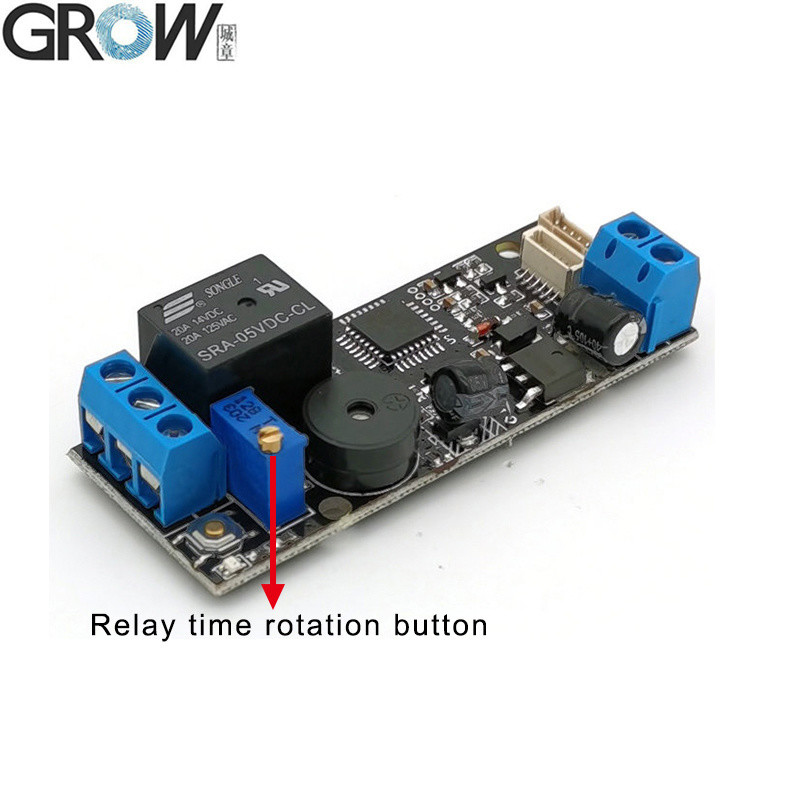

5. Ρύθμιση χρόνου ρελέ: Περιστρέψτε το K2 για να ρυθμίσετε τον χρόνο κλεισίματος του ρελέ από 0.5 έως 30 δευτερόλεπτα. Το ρελέ είναι έξοδος επαφής, σήμα διακόπτη, χωρίς έξοδο τάσης.

6. Χρήση: Πατήστε το δάχτυλο, το ρελέ κλείνει αφού περάσει το δακτυλικό αποτύπωμα και ο χρόνος κλεισίματος καθορίζεται από το K2.

Σημείωση:
1. Όλα τα ενδεικτικά φώτα είναι σβηστά σε κατάσταση αναμονής και τα φώτα είναι αναμμένα σε κατάσταση λειτουργίας.
2. Οποιοδήποτε δακτυλικό αποτύπωμα μπορεί να χρησιμοποιηθεί στην εργοστασιακή κατάσταση, αλλά η λειτουργία θα είναι άκυρη μετά την καταχώρηση του δακτυλικού αποτυπώματος.

Το K202 μπορεί να χρησιμοποιηθεί μαζί με τα R502-A, R502-AW, R502-F, R503, R503-M22 μονάδα δακτυλικών αποτυπωμάτων

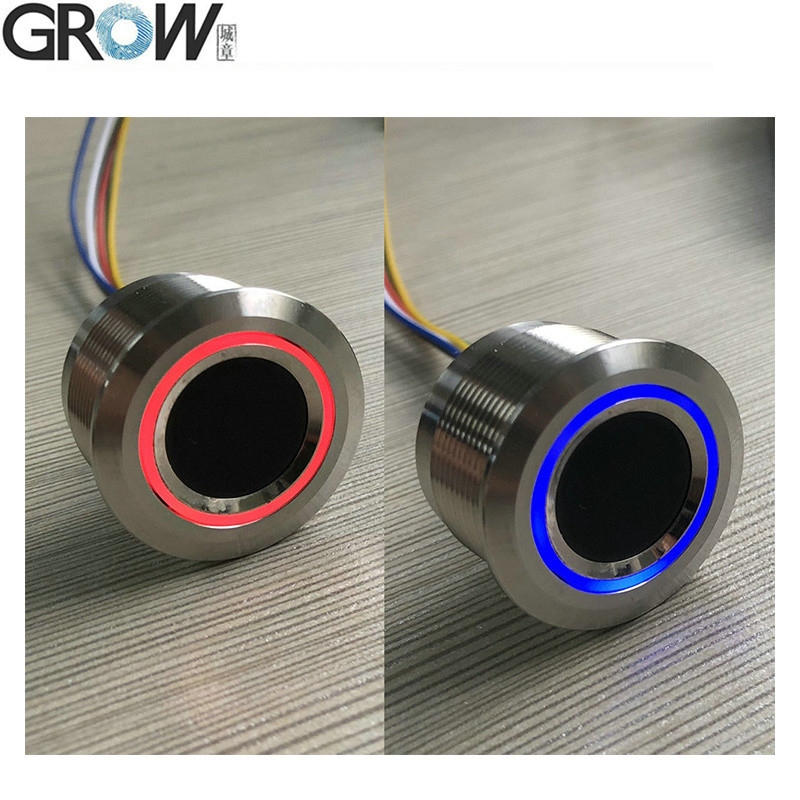

Προδιαγραφές R503

Μοντέλο R503
Τύπος Χωρητική μονάδα δακτυλικών αποτυπωμάτων
Διασύνδεση UART(TTL)
Ανάλυση 508 DPI
Τάση DC 3.3V
Χωρητικότητα δακτυλικών αποτυπωμάτων 200
Αισθητήρας 192*192 pixel
Ρεύμα λειτουργίας 20mA
Ρεύμα αναμονής Τυπική τάση αναμονής αφής: 3.3V, Μέσος όρος ρεύματος: 2uA

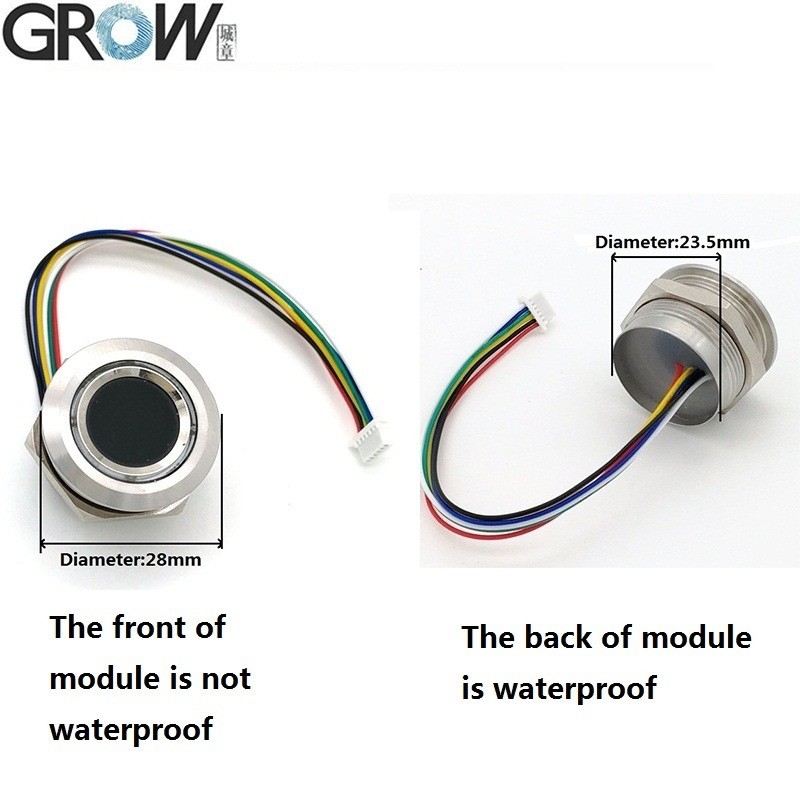

Εξωτερικό μέγεθος μονάδας δακτυλικών αποτυπωμάτων Διάμετρος 28 (mm)
Εσωτερικό μέγεθος μονάδας δακτυλικών αποτυπωμάτων Διάμετρος 23.5 (mm)
Ύψος μονάδας δακτυλικών αποτυπωμάτων 19 (mm)
Ενεργή περιοχή συλλογής Διάμετρος 15.5 (mm)
Σύνδεσμος SH1.0-6Pin
Έλεγχος LED ΝΑΙ
Χρώμα LED Μπλε και Κόκκινο
Ταχύτητα σάρωσης < 0.2 δευτερόλεπτα
Ταχύτητα επαλήθευσης < 0.3 δευτερόλεπτα
Μέθοδος αντιστοίχισης 1:1; 1:N
FRR ≤1%
FAR ≤0.001%
Περιβάλλον εργασίας -20C ---60C
Υγρασία εργασίας 10-85%
Αντιστατική ικανότητα 15KV
Αντοχή στην τριβή 1 εκατομμύριο φορές
Ρυθμός baud επικοινωνιών (UART): (9600 × N) bps όπου N = 1 ~ 12 (προεπιλογή N = 6, δηλαδή 57600bps)



Αρχεία προϊόντος

·Παρέχετε Δωρεάν Αρχεία SDK Αναφοράς για Arduino, Android, .Net, Windows και ούτω καθεξής.
·Παρέχετε Εγχειρίδιο χρήστη

Μπορείτε να κατεβάσετε το εγχειρίδιο χρήστη R503 από αυτόν τον σύνδεσμο ιστότοπου:
https://hzgrow.en.made-in-china.com

Μπορείτε να κατεβάσετε το εγχειρίδιο χρήστη K202 από αυτόν τον σύνδεσμο ιστότοπου:
https://hzgrow.en.made-in-china.com

Εάν χρειάζεστε αρχεία SDK, επικοινωνήστε μαζί μας.


ΑΝΑΠΤΥΞΗ K202+R503 DC12V Χαμηλής κατανάλωσης ρεύματος Δακτυλίδι ένδειξης φωτός Πίνακας ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων χωρητικού τύπου 1
ΑΝΑΠΤΥΞΗ K202+R503 DC12V Χαμηλής κατανάλωσης ρεύματος Δακτυλίδι ένδειξης φωτός Πίνακας ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων χωρητικού τύπου 2

ΑΝΑΠΤΥΞΗ K202+R503 DC12V Χαμηλής κατανάλωσης ρεύματος Δακτυλίδι ένδειξης φωτός Πίνακας ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων χωρητικού τύπου 3
ΑΝΑΠΤΥΞΗ K202+R503 DC12V Χαμηλής κατανάλωσης ρεύματος Δακτυλίδι ένδειξης φωτός Πίνακας ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων χωρητικού τύπου 4
ΑΝΑΠΤΥΞΗ K202+R503 DC12V Χαμηλής κατανάλωσης ρεύματος Δακτυλίδι ένδειξης φωτός Πίνακας ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων χωρητικού τύπου 5
ΑΝΑΠΤΥΞΗ K202+R503 DC12V Χαμηλής κατανάλωσης ρεύματος Δακτυλίδι ένδειξης φωτός Πίνακας ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων χωρητικού τύπου 6
ΑΝΑΠΤΥΞΗ K202+R503 DC12V Χαμηλής κατανάλωσης ρεύματος Δακτυλίδι ένδειξης φωτός Πίνακας ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων χωρητικού τύπου 7

ΑΝΑΠΤΥΞΗ K202+R503 DC12V Χαμηλής κατανάλωσης ρεύματος Δακτυλίδι ένδειξης φωτός Πίνακας ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων χωρητικού τύπου 8ΑΝΑΠΤΥΞΗ K202+R503 DC12V Χαμηλής κατανάλωσης ρεύματος Δακτυλίδι ένδειξης φωτός Πίνακας ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων χωρητικού τύπου 9ΑΝΑΠΤΥΞΗ K202+R503 DC12V Χαμηλής κατανάλωσης ρεύματος Δακτυλίδι ένδειξης φωτός Πίνακας ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων χωρητικού τύπου 10
ΑΝΑΠΤΥΞΗ K202+R503 DC12V Χαμηλής κατανάλωσης ρεύματος Δακτυλίδι ένδειξης φωτός Πίνακας ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων χωρητικού τύπου 11
