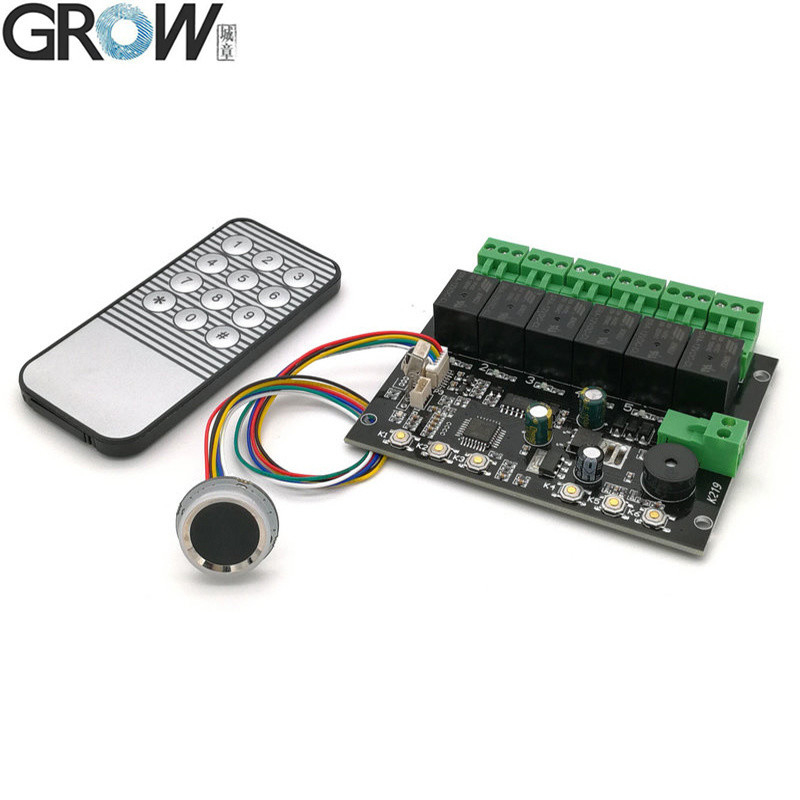

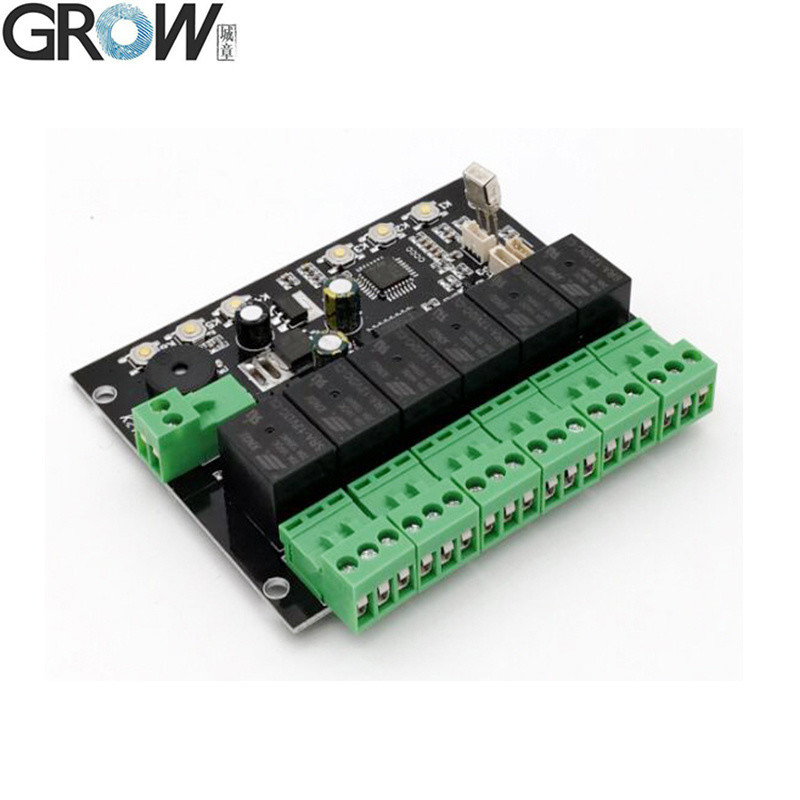

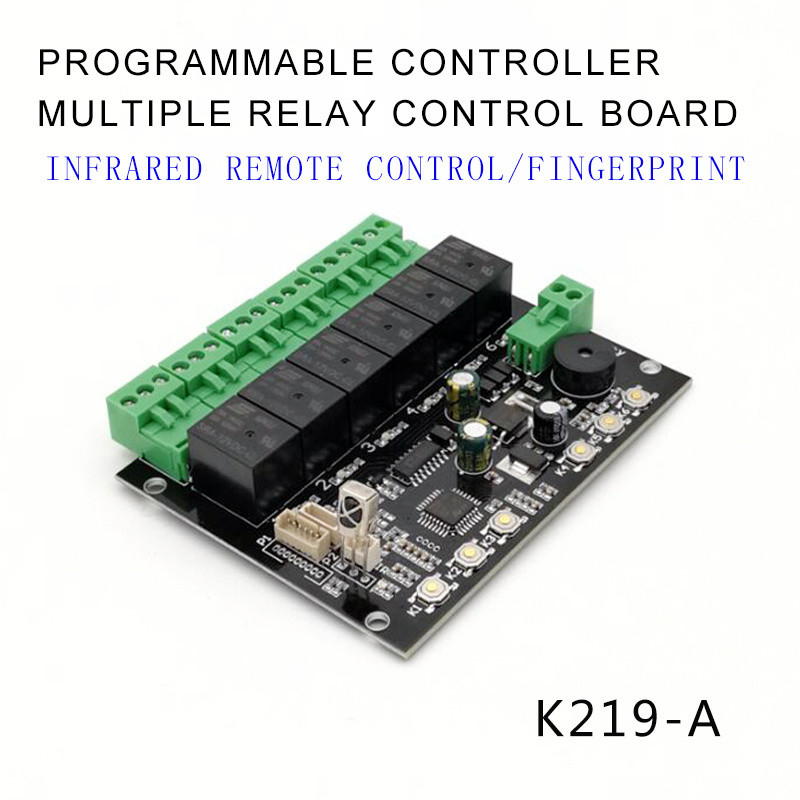

Τεχνικές παράμετροι
Τροφοδοσία: DC12V
Έξοδος: Ρελέ (Μέγιστο ρεύμα: 10A)
Χωρητικότητα δακτυλικών αποτυπωμάτων: 120 τεμάχια (20 δακτυλικά αποτυπώματα ανά θέση ρελέ)

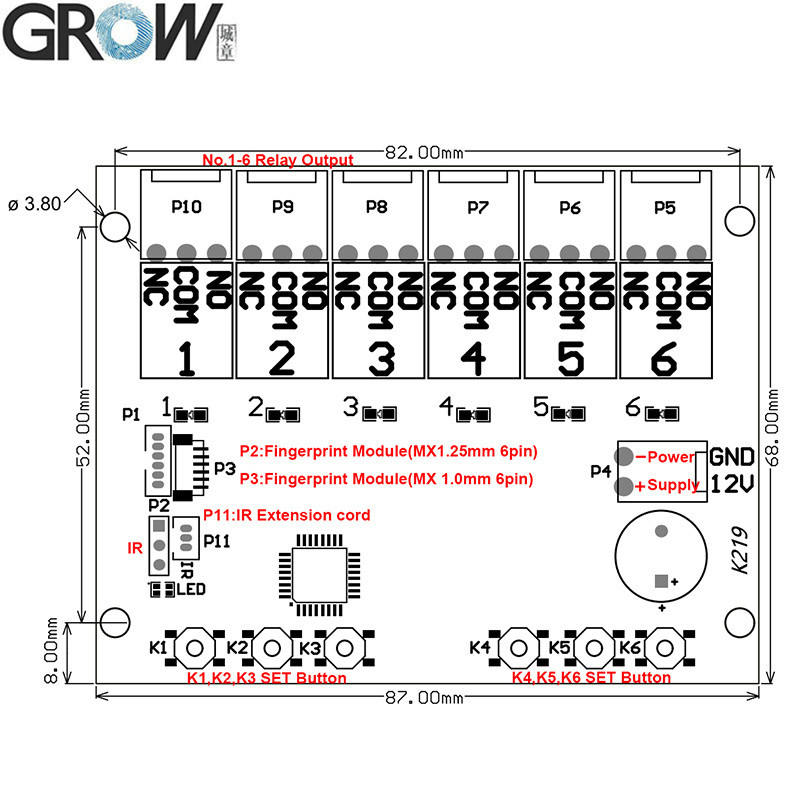

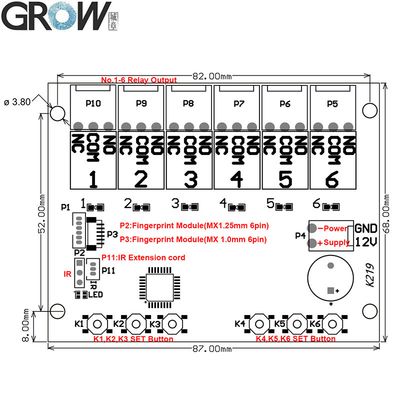

Το κουμπί K1-K6 SET αντιστοιχεί στο ρελέ No.1-6 Διαχείριση πλακέτας ελέγχου: Δακτυλικό αποτύπωμα, Τηλεχειριστήριο (IR)(Πριν από τη λειτουργία, είναι απαραίτητο να ενεργοποιηθεί η κατάσταση αναμονής. Αγγίξτε τη μονάδα δακτυλικών αποτυπωμάτων και η ενδεικτική λυχνία ανάβει, τότε μπορεί να ρυθμιστεί.) Λειτουργία1. Έχει 6 κουμπιά SET2. Έχει 6 ρελέ3. Ένα κουμπί SET ελέγχει ένα ρελέ4. Κάθε ρελέ μπορεί να αποθηκεύσει 20 τεμάχια δακτυλικών αποτυπωμάτων, συνολικά 120 τεμάχια5. Το ίδιο δακτυλικό αποτύπωμα μπορεί να ανοίξει με διαφορετικό ρελέ ταυτόχρονα 6. Χρησιμοποιήστε το κουμπί SET για ναΚαταχώρηση δακτυλικά αποτυπώματα σε διαφορετικά ρελέ7. Χρησιμοποιήστε το κουμπί SET για ναδιαγράψετε ένα τα δακτυλικά αποτυπώματα θέσης ρελέ8. Χρησιμοποιήστε το κουμπί SET για ναδιαγράψετε όλα τα δακτυλικά αποτυπώματα θέσης ρελέ9. ΈχειΔιαχειριστικόΚωδικός πρόσβασης10. Χρησιμοποιήστε το τηλεχειριστήριο για ναΚαταχώρηση δακτυλικά αποτυπώματα σε διαφορετικά ρελέ11. Χρησιμοποιήστε το τηλεχειριστήριο για ναδιαγράψετε ένα τα δακτυλικά αποτυπώματα θέσης ρελέ12. Χρησιμοποιήστε το τηλεχειριστήριο για ναδιαγράψετε όλα τα δακτυλικά αποτυπώματα θέσης ρελέ13. Χρησιμοποιήστε το τηλεχειριστήριο για ναρυθμίσετε το χρόνο διαφορετικών ρελέ (0,5s-99s)
Οδηγίες λειτουργίας
1. Κουμπί SET:
1.1Καταχώρηση δακτυλικού αποτυπώματος:
Πατήστε σύντομα το κουμπί SET, η μπλε ενδεικτική λυχνία αναβοσβήνει γρήγορα, σημαίνει ότι το σύστημα βρίσκεται σε κατάσταση καταχώρησης, τοποθετήστε το δάχτυλο στην περιοχή συλλογής, η καταχώρηση του δακτυλικού αποτυπώματος είναι επιτυχής όταν ακούγεται μουσική. Το δακτυλικό αποτύπωμα μπορεί να καταχωρηθεί συνεχώς όταν το σύστημα βρίσκεται σε κατάσταση καταχώρησης. Εάν δεν χρειάζεται να προσθέσετε περισσότερα δακτυλικά αποτυπώματα, περιμένετε μερικά δευτερόλεπτα για να εξέλθετε.1.2Διαγραφή δακτυλικού αποτυπώματος:1.2.1Διαγραφή δακτυλικών αποτυπωμάτων μίας θέσης ρελέ: Πατήστε παρατεταμένα το αντίστοιχο κουμπί SET, η μπλε ενδεικτική λυχνία αναβοσβήνει γρήγορα, ακούστε ένα μακρύ μπιπ "Di", αφήστε το δάχτυλο, η ενδεικτική λυχνία του ρελέ ανάβει και ακούστε μουσική, σημαίνει ότι αυτή η θέση των δακτυλικών αποτυπωμάτων έχει διαγραφεί;1.2.2Διαγραφή όλων των δακτυλικών αποτυπωμάτων θέσης ρελέ (Επαναφορά στις εργοστασιακές ρυθμίσεις):Πατήστε παρατεταμένα οποιοδήποτε κουμπί SET για να ακούσετε ένα μακρύ μπιπ "Di" δύο φορές, όλες οι ενδεικτικές λυχνίες αναμμένες, σημαίνει ότι η λειτουργία αρχικοποίησης είναι επιτυχής, επαναφορά στις εργοστασιακές ρυθμίσεις.
2. Τηλεχειριστήριο:
(Πριν από τη λειτουργία, είναι απαραίτητο να ενεργοποιηθεί η κατάσταση αναμονής της μονάδας. Αγγίξτε τη μονάδα δακτυλικών αποτυπωμάτων και η ενδεικτική λυχνία ανάβει, τότε μπορεί να ρυθμιστεί.)
Προεπιλεγμένος διαχειριστικός κωδικός πρόσβασης: 123456 Μήκος κωδικού πρόσβασης: 6 αριθμοί
2.1. Κωδικός πρόσβασης Χρήσηρυθμίσεις Πατήστε *Κωδικός πρόσβασης. Η κόκκινη ενδεικτική λυχνία αναμμένη σημαίνει ότι βρίσκεται σε κατάσταση προγραμματισμού, η μουσική σημαίνει ότι η λειτουργία είναι επιτυχής. Πατήστε # για έξοδο.
Ο διαχειριστικός κωδικός πρόσβασης μπορεί να χρησιμοποιηθεί μόνο για διαχειριστικές ρυθμίσεις, όχι για ξεκλείδωμα.
2.2. Αλλαγή Διαχειριστικού Κωδικού πρόσβασης: Πατήστε *Κωδικός πρόσβασης*1*Νέος κωδικός πρόσβασης*Νέος κωδικός πρόσβασης#
2.3. Καταχώρηση Δακτυλικού αποτυπώματος χρήστη: Πατήστε *Κωδικός πρόσβασης*2*Θέση ρελέ (01-06)#
Η λυχνία σε αυτήν τη θέση θα ανάψει, τοποθετήστε το δάχτυλο στην περιοχή συλλογής, η καταχώρηση του δακτυλικού αποτυπώματος είναι επιτυχής όταν ακούγεται μουσική. Το δακτυλικό αποτύπωμα μπορεί να καταχωρηθεί συνεχώς όταν το σύστημα βρίσκεται σε κατάσταση καταχώρησης. Εάν τα δακτυλικά αποτυπώματα είναι γεμάτα, θα ακουστεί ένας προειδοποιητικός τόνος "Di Di Di". (Σημείωση: όταν ένα δάχτυλο καταχωρείται σε αρκετές θέσεις ρελέ ταυτόχρονα, το δάχτυλο μπορεί να ανοίξει διαφορετικά ρελέ, και ο χρόνος διαστήματος είναι 0,5 δευτερόλεπτα)
2.4. Διαγραφή δακτυλικού αποτυπώματος χρήστη: Πατήστε *Κωδικός πρόσβασης*6*Θέση ρελέ (01-06)#
Η λυχνία σε αυτήν τη θέση θα ανάψει και μπορείτε να ακούσετε μουσική, υποδεικνύοντας ότι το δακτυλικό αποτύπωμα της θέσης ρελέ έχει διαγραφεί με επιτυχία
2.5. ΡύθμισηΤ ουΡελέ Χρόνου:
Πατήστε *Κωδικός πρόσβασης*5*Θέση ρελέ (01-06)*Χρόνος (00-99)#
(00 σημαίνει 0,5s, 01 σημαίνει 1s, 02 σημαίνει 2s,...,99 σημαίνει 99s) 2.6.Καθαρισμός του συστήματος και επιστροφή σε εργοστασιακές ρυθμίσεις:
Πατήστε *Κωδικός πρόσβασης*3*Κωδικός πρόσβασης#
Όλες οι λυχνίες ρελέ είναι αναμμένες, υποδεικνύοντας ότι η εκκαθάριση είναι επιτυχής και επιστροφή στις εργοστασιακές ρυθμίσεις.
