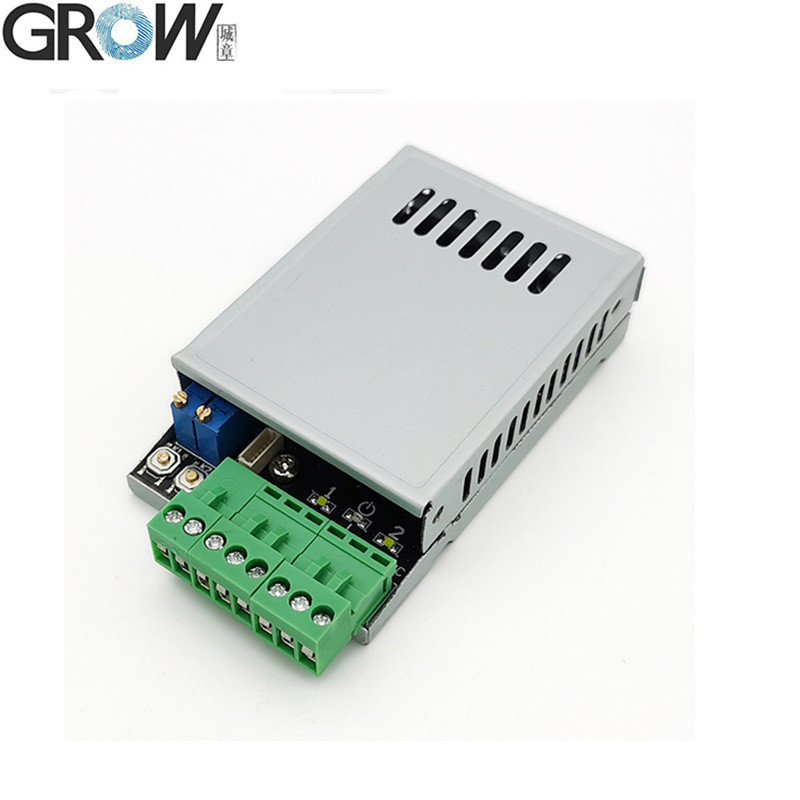

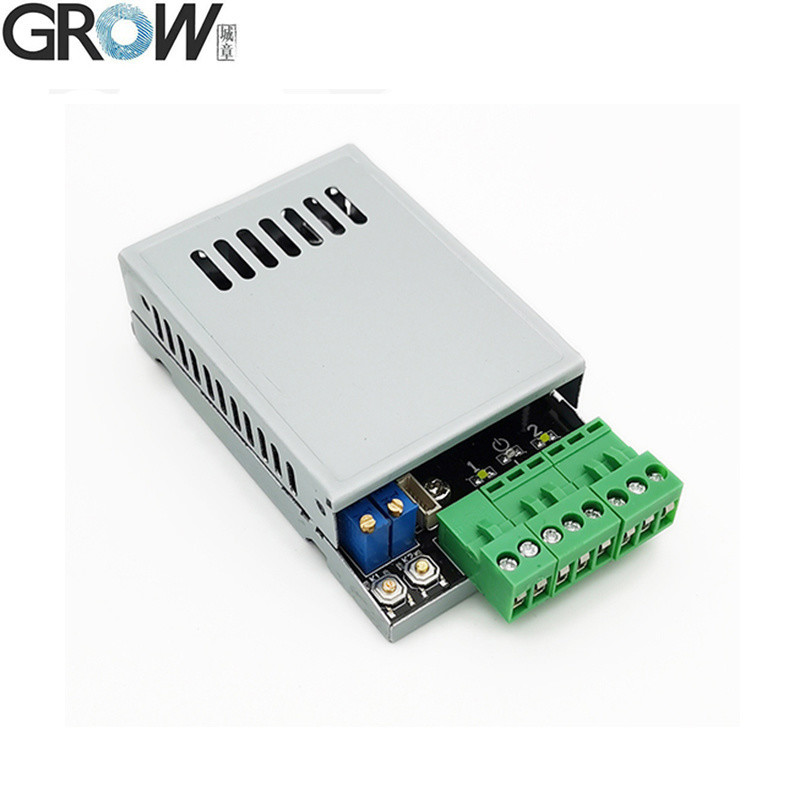

GROW K220+R502-A DC10-24V Δύο Ρελέ Εξόδου Με Πίνακα Ελέγχου Πρόσβασης Δακτυλικών Αποτυπωμάτων Διαχειριστή/Χρήστη 0.5s-60s-Κανονικά Ανοιχτό Ρελέ

GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Πιστοποίηση: CE
Ποσότητα παραγγελίας min: 1
Συσκευασία λεπτομέρειες: Καρτόνι
Χρόνος παράδοσης: Χρόνος προετοιμασίας για την περίοδο αιχμής: εντός 15 εργάσιμων ημερών Χρόνος προετοιμασίας εκτός επ
Όροι πληρωμής: T/T, Paypal
Δυνατότητα προσφοράς: 5000
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Αριθμός μοντέλου.: Κ220+R502-Α οθόνη: Σαν Εικόνα
Διασύνδεση επικοινωνίας: RS232 Δυνατότητα δακτυλικών αποτυπωμάτων: 200
τροφοδοτικό: Συνεχή 10-24V ρεύμα αναμονής: <10ma>
Αποδόσεις: Ρέλε ((Μέγιστο ρεύμα:10A) Πακέτο μεταφοράς: τυποποιημένη συσκευασία χαρτοκιβωτίων εξαγωγής
Προδιαγραφή: Ηλεκτρική τροφοδοσία: συνεχής 10V-24V Εμπορικό σήμα: ΑΝΑΠΟΤΑΣΗ
Καταγωγή: Κίνα Κωδικός ΕΣ: 8471609000
Δυνατότητα προσφοράς: 5000 Υπηρεσία φωνής: Χωρίς φωνητική υπηρεσία
Κεραυνός: Χωρίς Ρολόι Χρώμα: Σαν Εικόνα
Δείγματα: 22,50 δολάρια / κομμάτι 1 κομμάτι. Προσαρμογή: Διαθέσιμος Προσαρμοσμένο αίτημα
Κόστος αποστολής: σχετικά με το κόστος αποστολής και τον εκτιμώμενο χρόνο παράδοσης. Μέθοδος πληρωμής: Αρχική πληρωμή Πλήρης πληρωμή
Χρηματοδότηση: ΗΠΑ Επιστροφή και επιστροφή χρημάτων: Μπορείτε να ζητήσετε επιστροφή μέχρι 30 ημέρες μετά την παραλαβή των προϊόντων.
Επισημαίνω:

Προηγμένη μονάδα ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων

,

Προηγμένος αναγνώστης δακτυλικών αποτυπωμάτων

,

Αξιόπιστη μονάδα ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων

Περιγραφή προϊόντων

GROW K220+R502-A DC10-24V Δύο Ρελέ Εξόδου Με Πίνακα Ελέγχου Πρόσβασης Δακτυλικών Αποτυπωμάτων Διαχειριστή/Χρήστη 0.5s-60s-Κανονικά Ανοιχτό Ρελέ 0

Τεχνικές παραμέτρους

·Προμήθεια ηλεκτρικής ενέργειας:DC10V-24V
·ρεύμα σε κατάσταση αναμονής: < 10mA
·Απόδοση: Ρέλε ((Μαξ. ρεύμα: 10A)
·Κατάσταση δακτυλικών αποτυπωμάτων: 200 κομμάτια
·Χρόνος αναμετάδοσης: 0,5s-60s ή άνω των 60s - Στην κανονικά ανοιχτή κατάσταση, πατήστε με το δάχτυλο το αναμετάδοτο ανοιχτό, πατήστε ξανά το κλειστό αναμετάδοτο


Οδηγία λειτουργίας

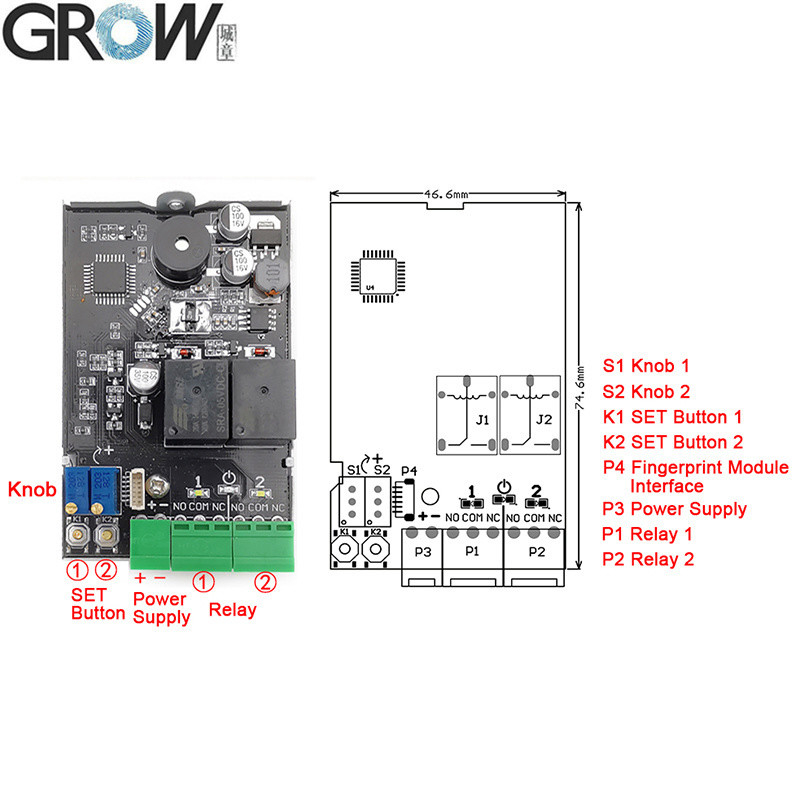

1.SET Button ((K1-K2)
1.1 Αποτύπωμα δακτυλικού αποτυπώματος διαχειριστή μητρώου:Πιέστε σύντομα το κουμπί SET,το σύστημα σε κατάσταση μητρώου διαχειριστή και το μπλε δείκτη φωτός αναβοσβήνει γρήγορα,Τοποθετήστε το ίδιο δάχτυλο με πολλές φορές στην περιοχή συλλογής δακτυλικών αποτυπωμάτων μέχρι να ακούσετε μουσική σημαίνει καταγραφή δακτυλικών αποτυπωμάτων επιτυχημένη.Τα δακτυλικά αποτυπώματα μπορούν να καταχωρηθούν συνεχώς.Αν δεν χρειάζεται να προστεθούν τα δακτυλικά αποτυπώματα, περιμένετε λίγα δευτερόλεπτα για να βγείτε.

1.2 Διαγραφή δακτυλικών αποτυπωμάτων:
1.2.1 Διαγραφή των δακτυλικών αποτυπωμάτων μεμονωμένης θέσης του ρελέ:Παραμονή παύσης του αντίστοιχου κουμπιού SET,πράσινο φως αναφοράς αναβοσβήνει γρήγορα,ακούγεται μακρύ μπιπ "Di", χαλαρώνεται το δάχτυλο,το δείκτη αναμετάδοσης ανάβει και ακούει μουσική, σημαίνει ότι αυτή η τοποθεσία των δακτυλικών αποτυπωμάτων του διαχειριστή και του χρήστη διαγράφεται·
1.2.2 Διαγραφή όλων των δακτυλικών αποτυπωμάτων θέσης του ρελέ ((Επιστροφή στην προεπιλεγμένη θέση εργοστασίου):Επιμέλεια σε οποιοδήποτε κουμπί SET για να ακούσετε δύο φορές μακρύ μπιπ "Di", χαλάρωση του δακτύλου, όλα τα φώτα δείκτη αναμμένα,σημαίνει επιτυχημένη εκκίνησηΕπιστρέφουμε στην προεπιλεγμένη κατάσταση.

2.Γράψτε το δακτυλικό αποτύπωμα του χρήστη:Πατήστε το δακτυλικό αποτύπωμα του διαχειριστή για περίπου 10 δευτερόλεπτα μέχρι να ακούσετε τη μουσική και το μπλε δείκτη φωτός αναβοσβήνει γρήγορα, σημαίνει ότι μπορείτε να προσθέσετε το δακτυλικό αποτύπωμα του χρήστη.Βάλτε το ίδιο δάχτυλο χρήστη με πολλές φορές στην περιοχή συλλογής δακτυλικών αποτυπωμάτων μέχρι να ακούσει μουσική σημαίνει καταχώριση δακτυλικών αποτυπωμάτων επιτυχημένη. Το δακτυλικό αποτύπωμα μπορεί να καταγραφεί συνεχώς. Εάν δεν χρειάζεται να προστεθεί το δακτυλικό αποτύπωμα, περιμένετε λίγα δευτερόλεπτα για να βγείτε. (Σημείωση:Η τοποθεσία αποθήκευσης του δακτυλικού αποτυπώματος του χρήστη εξαρτάται από τη θέση αποθήκευσης του δακτυλικού αποτυπώματος του διαχειριστή; Εάν το δακτυλικό αποτύπωμα του διαχειριστή αποθηκεύεται ταυτόχρονα στο αριθμό 1 και στο αριθμό 2, το δακτυλικό αποτύπωμα του χρήστη αποθηκεύεται στο αριθμό 1 από προεπιλογή.)

3.Διαγράψτε το δακτυλικό αποτύπωμα χρήστη:Πατήστε το δακτυλικό αποτύπωμα διαχειριστή για περίπου 20 δευτερόλεπτα μέχρι να ακούσετε "Di-" και μουσική, σημαίνει ότι τα δακτυλικά αποτυπώματα χρήστη σε αυτή την τοποθεσία διαγράφονται. (Σημείωση:Η τοποθεσία διαγραφής του δακτυλικού αποτυπώματος του χρήστη εξαρτάται από τη θέση αποθήκευσης του δακτυλικού αποτυπώματος του διαχειριστήΕάν το δακτυλικό αποτύπωμα του διαχειριστή αποθηκεύεται ταυτόχρονα στο αριθμό 1 και στο αριθμό 2, τα δακτυλικά αποτυπώματα του χρήστη στο αριθμό 1 θα διαγραφούν από προεπιλογή.)

4.Εγκατάσταση χρόνου αναμετάδοσης:Στροφή S1 ή S2 για να ρυθμιστεί ο χρόνος κλεισίματος του αναμετάδοσης από 0,5 σε 60 δευτερόλεπτα.αναμεταδότης ενεργοποιείται όταν το αποτύπωμα δακτύλου πέρασεΤο ρελέ είναι έξοδος επαφής, σήμα διακόπτη, χωρίς έξοδο τάσης.

5.Χρήση:Παίξτε το δάχτυλο, το ρελέ κλείνει αφού περάσει το δακτυλικό αποτύπωμα και ο χρόνος κλεισίματος καθορίζεται από το S1 ή το S2.


Σημείωση:
1. Όλα τα φαντά είναι σβησμένα σε κατάσταση αναμονής και τα φαντά είναι αναμμένα σε κατάσταση λειτουργίας.
2Εάν θέλετε να κλείσετε το φως δείκτη ενότητας όταν είναι κανονικά ανοιχτή, πατήστε για μεγάλο χρονικό διάστημα οποιοδήποτε κουμπί SET για να ακούσετε ένα μεγάλο μπιπ "Di" τρεις φορές. Επαναλάβετε αυτή την ενέργεια για να ανοίξετε.

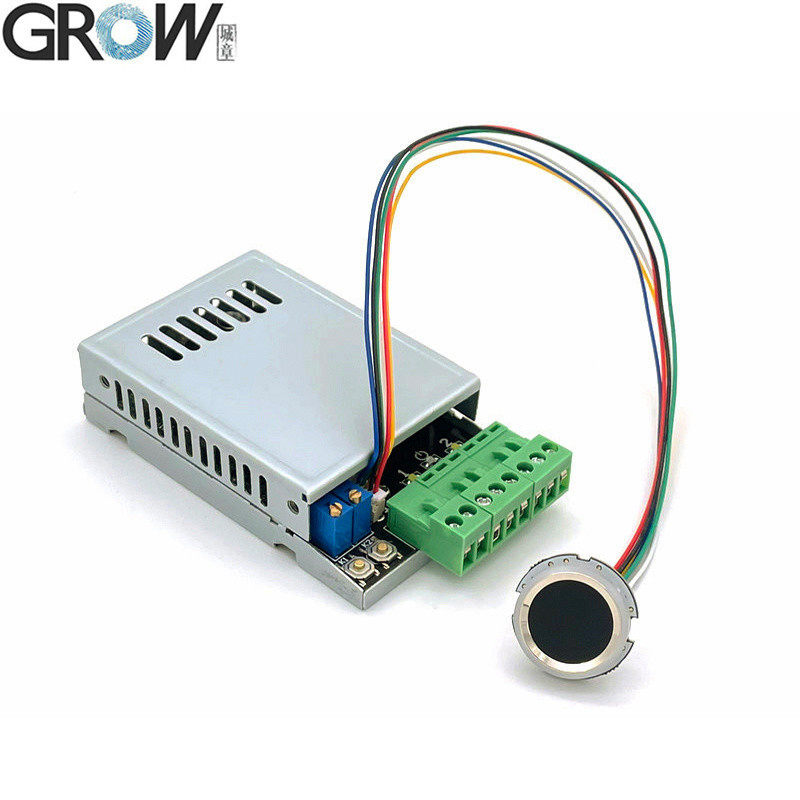

Το K220 μπορεί να χρησιμοποιηθεί μαζί με το R502-A,R502-AW,R502-F,R503 μοντέλο δακτυλικών αποτυπωμάτων

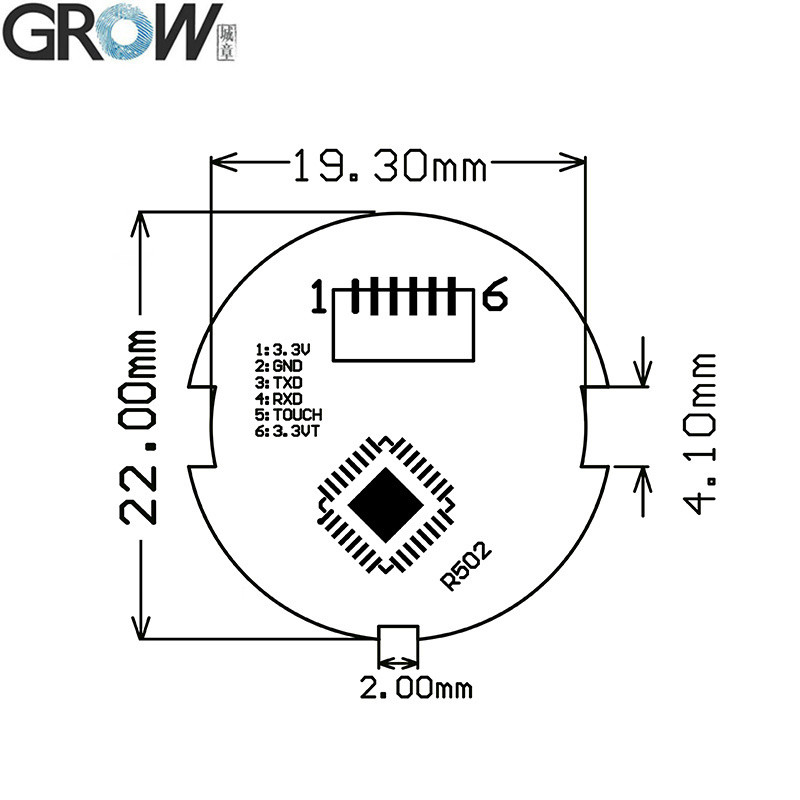

R502-Α Προδιαγραφές

Σχήμα Ρ502-Α
Τύπος Συγκινητική μονάδα δακτυλικών αποτυπωμάτων
Διασύνδεση ΕΥΡΤ ((TTL)
Απόφαση 508 DPI
Τετάρτη Συνεχή 3.3V
Δυνατότητα δακτυλικών αποτυπωμάτων 200
Συγκέντρωση αισθητήρων 192*192 pixel
ρεύμα λειτουργίας 20mA
ρεύμα αναμονής Τυπική τάση αναμονής επαφής: 3,3V, μέσο ρεύμα: 2uA
Εξωτερικό μέγεθος ενότητας δακτυλικών αποτυπωμάτων Διάμετρος 22 (mm)
Εσωτερικό μέγεθος ενότητας δακτυλικών αποτυπωμάτων Διάμετρος 19,5 (mm)
Υψόμετρος μονάδας δακτυλικών αποτυπωμάτων 5 (mm)
Η πραγματική περιοχή συλλογής Διάμετρος 15,5 (mm)
Συνδετήρας SH1.0-6Pin
Έλεγχος LED Ναι.

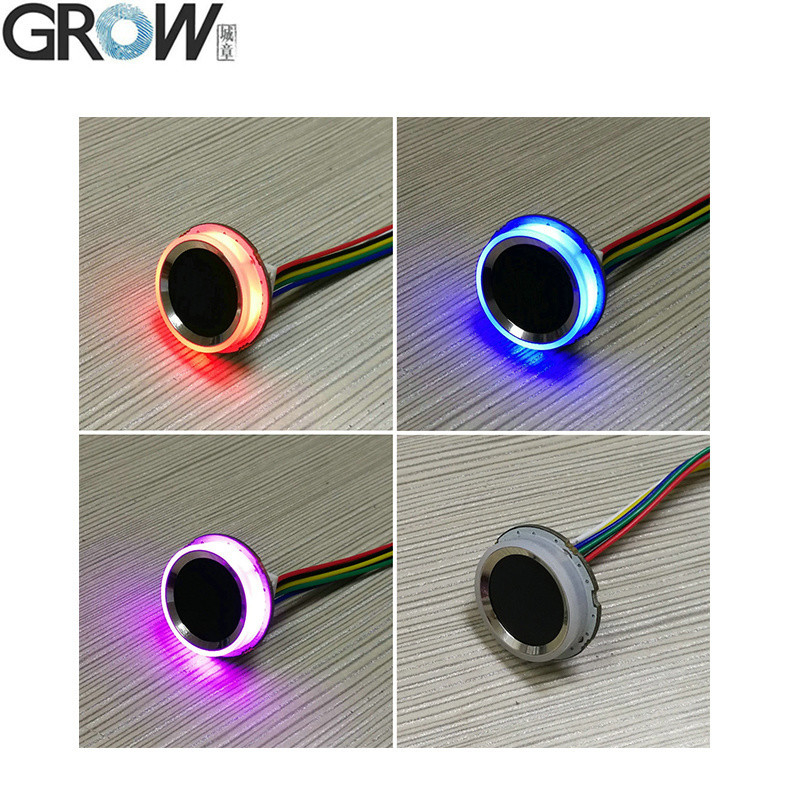

Χρώμα LED Τριαντάφυλλο και μπλε και κόκκινο
Ταχύτητα σάρωσης < 0,2 δευτερόλεπτα
Ταχύτητα επαλήθευσης < 0,3 δευτερόλεπτα
Μέθοδος αντιστοίχισης 1:1" 1:N
Επενδύσεις ≤ 1%
ΠΑΡΑ ≤ 0,001%
Περιβάλλον εργασίας -20C έως 60C
Εργασιακή υγρασία 10-85%
Αντιστατική ικανότητα 15KV
Δυνατότητα αντίστασης στη σίδερα 1 εκατομμύριο φορές
Επικοινωνίες με ρυθμό baud (UART): (9600 × N) bps όπου N = 1 ~ 12 ((προεπιλεγμένη N = 6, δηλαδή 57600bps)


Φάκελοι

·Προσφέρει δωρεάν αρχεία SDK αναφοράς για το Arduino, το Android, το Net, τα Windows κλπ.
·Προσφορά εγχειριδίου χρήσης


K220 Εργασία Βίντεο στο Youtube:https://youtu.be/YQXeH9AGbco

Αν χρειάζεστε αρχεία SDK, παρακαλώ επικοινωνήστε μαζί μας.



GROW K220+R502-A DC10-24V Δύο Ρελέ Εξόδου Με Πίνακα Ελέγχου Πρόσβασης Δακτυλικών Αποτυπωμάτων Διαχειριστή/Χρήστη 0.5s-60s-Κανονικά Ανοιχτό Ρελέ 1GROW K220+R502-A DC10-24V Δύο Ρελέ Εξόδου Με Πίνακα Ελέγχου Πρόσβασης Δακτυλικών Αποτυπωμάτων Διαχειριστή/Χρήστη 0.5s-60s-Κανονικά Ανοιχτό Ρελέ 2GROW K220+R502-A DC10-24V Δύο Ρελέ Εξόδου Με Πίνακα Ελέγχου Πρόσβασης Δακτυλικών Αποτυπωμάτων Διαχειριστή/Χρήστη 0.5s-60s-Κανονικά Ανοιχτό Ρελέ 3GROW K220+R502-A DC10-24V Δύο Ρελέ Εξόδου Με Πίνακα Ελέγχου Πρόσβασης Δακτυλικών Αποτυπωμάτων Διαχειριστή/Χρήστη 0.5s-60s-Κανονικά Ανοιχτό Ρελέ 4GROW K220+R502-A DC10-24V Δύο Ρελέ Εξόδου Με Πίνακα Ελέγχου Πρόσβασης Δακτυλικών Αποτυπωμάτων Διαχειριστή/Χρήστη 0.5s-60s-Κανονικά Ανοιχτό Ρελέ 5GROW K220+R502-A DC10-24V Δύο Ρελέ Εξόδου Με Πίνακα Ελέγχου Πρόσβασης Δακτυλικών Αποτυπωμάτων Διαχειριστή/Χρήστη 0.5s-60s-Κανονικά Ανοιχτό Ρελέ 6
GROW K220+R502-A DC10-24V Δύο Ρελέ Εξόδου Με Πίνακα Ελέγχου Πρόσβασης Δακτυλικών Αποτυπωμάτων Διαχειριστή/Χρήστη 0.5s-60s-Κανονικά Ανοιχτό Ρελέ 7GROW K220+R502-A DC10-24V Δύο Ρελέ Εξόδου Με Πίνακα Ελέγχου Πρόσβασης Δακτυλικών Αποτυπωμάτων Διαχειριστή/Χρήστη 0.5s-60s-Κανονικά Ανοιχτό Ρελέ 8
GROW K220+R502-A DC10-24V Δύο Ρελέ Εξόδου Με Πίνακα Ελέγχου Πρόσβασης Δακτυλικών Αποτυπωμάτων Διαχειριστή/Χρήστη 0.5s-60s-Κανονικά Ανοιχτό Ρελέ 9
