Αρχική Σελίδα > Προϊόντα> Πίνακας ελέγχου δακτυλικών αποτυπωμάτων> Grow K236-A+R503 DC6V 4*AAA Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με θήκη μπαταρίας

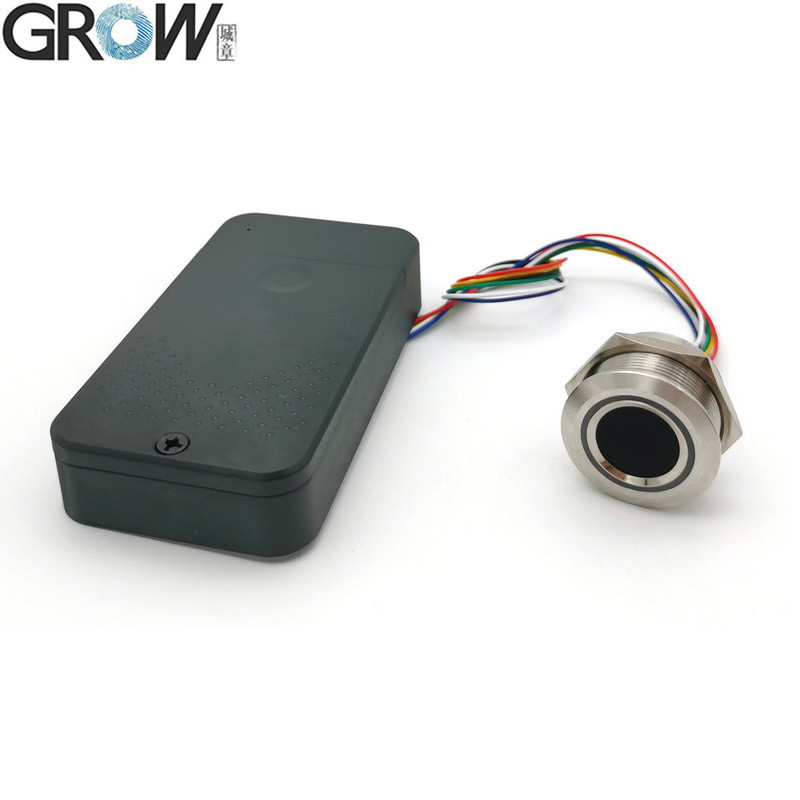

Grow K236-A+R503 DC6V 4*AAA Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με θήκη μπαταρίας

GROW K236-A+R503 DC6V 4*AAA Fingerprint Control Board with Battery Case
GROW K236-A+R503 DC6V 4*AAA Fingerprint Control Board with Battery Case
GROW K236-A+R503 DC6V 4*AAA Fingerprint Control Board with Battery Case GROW K236-A+R503 DC6V 4*AAA Fingerprint Control Board with Battery Case GROW K236-A+R503 DC6V 4*AAA Fingerprint Control Board with Battery Case GROW K236-A+R503 DC6V 4*AAA Fingerprint Control Board with Battery Case GROW K236-A+R503 DC6V 4*AAA Fingerprint Control Board with Battery Case GROW K236-A+R503 DC6V 4*AAA Fingerprint Control Board with Battery Case
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Πιστοποίηση: CE
Ποσότητα παραγγελίας min: 1
Συσκευασία λεπτομέρειες: Καρτόνι
Χρόνος παράδοσης: Χρόνος προετοιμασίας για την περίοδο αιχμής: εντός 15 εργάσιμων ημερών Χρόνος προετοιμασίας εκτός επ
Όροι πληρωμής: T/T, Paypal
Δυνατότητα προσφοράς: 5000
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Σχήμα αριθ.: Κ236-Α+R503 οθόνη: Σαν Εικόνα
Διασύνδεση επικοινωνίας: RS232, USB Δυνατότητα δακτυλικών αποτυπωμάτων: 80
Ηλεκτρική τροφοδοσία: Συνεχή ισχύς 6V (4*AAA μπαταρία) ρεύμα αναμονής: < 7ua
εξόδου: DC5-6V, 300mA Κ236-α Μέγεθος: 87*47,1*16,5 χιλιοστά
R503 Μέγεθος: Διάμετρος 28 mm Πακέτο Μεταφοράς: τυποποιημένη συσκευασία χαρτοκιβωτίων εξαγωγής
Προδιαγραφές: Συνεχή ισχύς 6V (4*AAA μπαταρία) Εμπορικό σήμα: ΑΝΑΠΟΤΑΣΗ
Καταγωγή: Κίνα Κωδικός ΕΣ: 8471609000
Δυνατότητα προσφοράς: 5000 Υπηρεσία φωνής: Χωρίς φωνητική υπηρεσία
Κεραυνός: Χωρίς Ρολόι Χρώμα: Σαν Εικόνα
Δείγματα: 23,4 δολάρια ΗΠΑ, 1 κομμάτι. Προσαρμογή: Διαθέσιμος Προσαρμοσμένο αίτημα
Κόστος αποστολής: σχετικά με το κόστος αποστολής και τον εκτιμώμενο χρόνο παράδοσης. Μέθοδος πληρωμής: Αρχική πληρωμή Πλήρης πληρωμή
Χρηματοδότηση: ΗΠΑ Επιστροφή και επιστροφή χρημάτων: Μπορείτε να ζητήσετε επιστροφή μέχρι 30 ημέρες μετά την παραλαβή των προϊόντων.

Περιγραφή προϊόντων

Grow K236-A+R503 DC6V 4*AAA Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με θήκη μπαταρίας 0

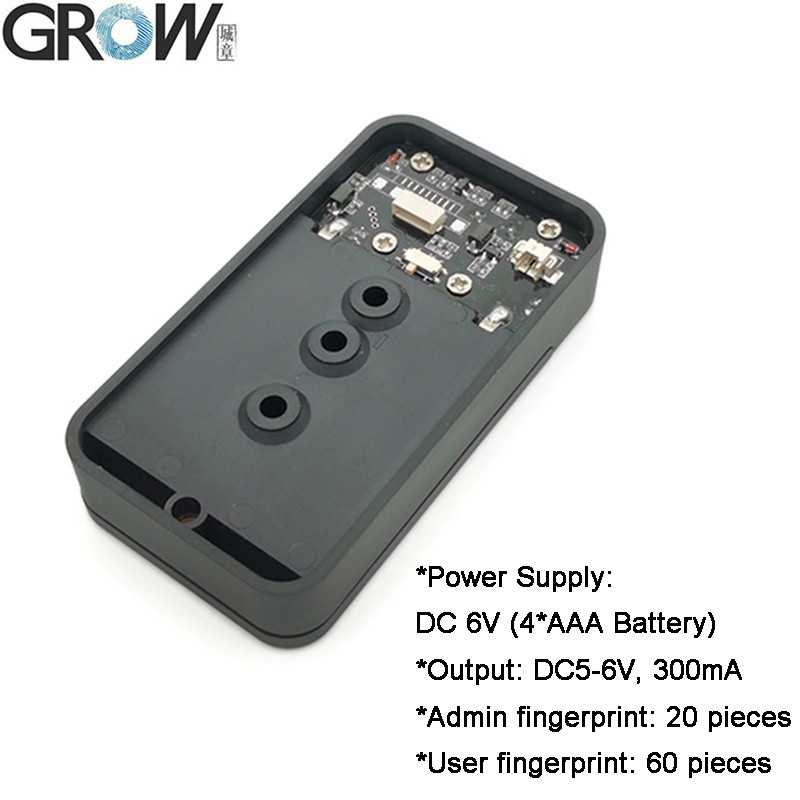

Τεχνικές παράμετροι K236-A

*Πίνακας ελέγχου δακτυλικών αποτυπωμάτων K236-A, χρησιμοποιώντας ενσωματωμένο κουτί μπαταριών και πλακέτα κυκλώματος και σχεδιασμό χαμηλής κατανάλωσης.
*Η παροχή ρεύματος είναι 4*μπαταρία AAA.
*Έχει λειτουργία δακτυλικών αποτυπωμάτων διαχειριστή και χρήστη.
*Μπορούν να επιλεγούν δύο τρόποι εξόδου, κατάλληλοι για σώμα ηλεκτρονικής κλειδαριάς, ρελέ και άλλο εξοπλισμό.
*Το K236-A μπορεί να χρησιμοποιηθεί με μονάδα δακτυλικών αποτυπωμάτων R502, R502A, R502AW, R503.


·Τροφοδοσία: DC 6V (4*μπαταρία AAA)
·Ρεύμα αναμονής πλακέτας ελέγχου: <7uA
·Χωρητικότητα δακτυλικών αποτυπωμάτων:
Δακτυλικό αποτύπωμα διαχειριστή: 20 τεμάχια
Δακτυλικό αποτύπωμα χρήστη: 60 τεμάχια
·Έξοδος: DC5-6V, 300mA

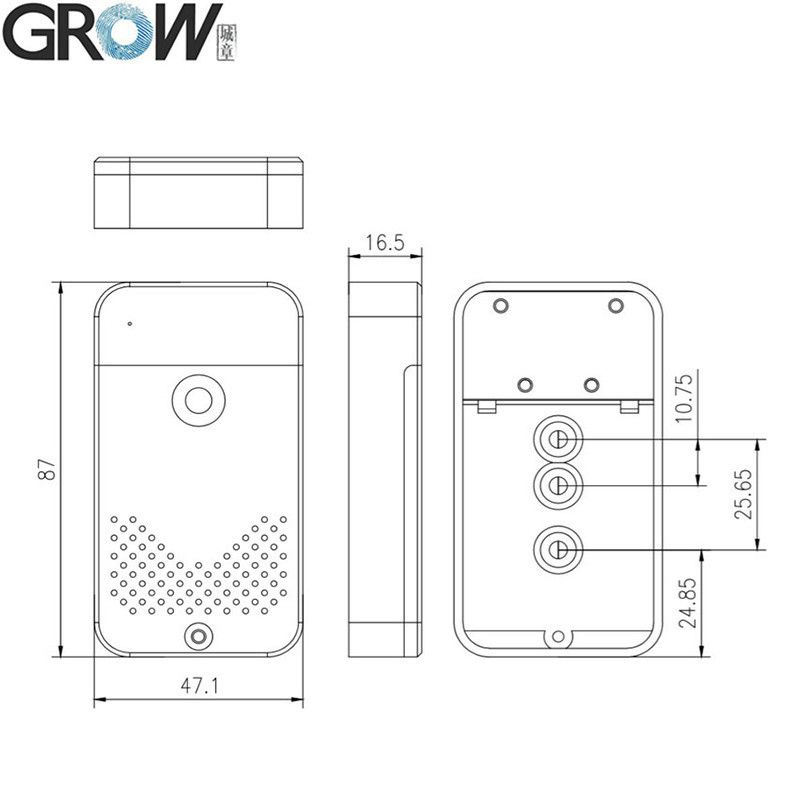

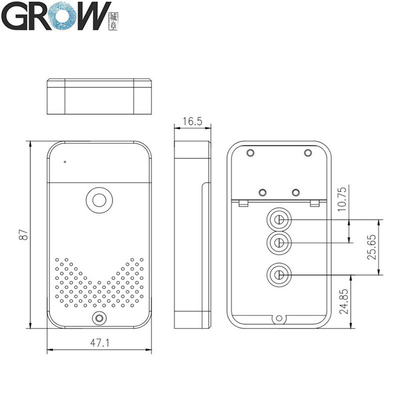

·Μέγεθος: 87*47.1*16.5mm

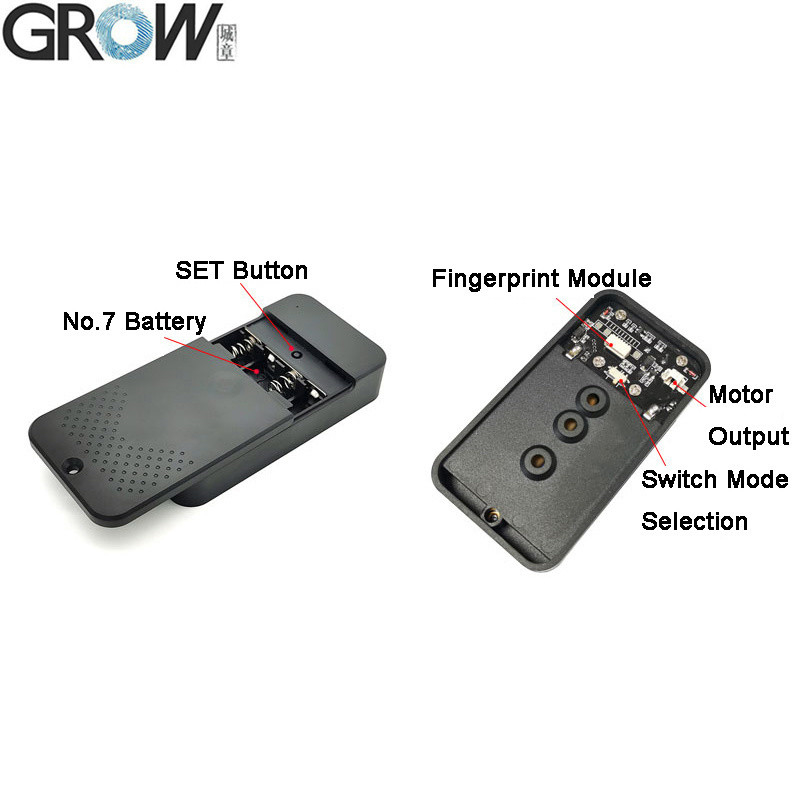

Οδηγίες λειτουργίας K236-A

1. Εγγραφή δακτυλικού αποτυπώματος διαχειριστή: Πατήστε σύντομα το κουμπί SET, το σύστημα σε κατάσταση εγγραφής διαχειριστή και το μπλε ενδεικτικό φως αναβοσβήνει γρήγορα, τοποθετήστε το ίδιο δάχτυλο με πολλαπλές φορές στην περιοχή συλλογής δακτυλικών αποτυπωμάτων μέχρι να ακούσετε μουσική σημαίνει ότι η εγγραφή δακτυλικού αποτυπώματος είναι επιτυχής. Το δακτυλικό αποτύπωμα μπορεί να εγγραφεί συνεχώς. Εάν δεν χρειάζεται να προσθέσετε δακτυλικό αποτύπωμα, περιμένετε λίγα δευτερόλεπτα για έξοδο.
2. Εγγραφή δακτυλικού αποτυπώματος χρήστη: Πατήστε το δακτυλικό αποτύπωμα του διαχειριστή μέχρι το μπλε ενδεικτικό φως να αναβοσβήσει γρήγορα και να ακούσετε τη μουσική, σημαίνει ότι μπορείτε να προσθέσετε δακτυλικό αποτύπωμα χρήστη. Τοποθετήστε το ίδιο δάχτυλο χρήστη με πολλαπλές φορές στην περιοχή συλλογής δακτυλικών αποτυπωμάτων μέχρι να ακούσετε μουσική σημαίνει ότι η εγγραφή δακτυλικού αποτυπώματος είναι επιτυχής. Το δακτυλικό αποτύπωμα μπορεί να εγγραφεί συνεχώς. Εάν δεν χρειάζεται να προσθέσετε δακτυλικό αποτύπωμα, περιμένετε λίγα δευτερόλεπτα για έξοδο.

3. Διαγραφή δακτυλικού αποτυπώματος χρήστη: Πατήστε το δακτυλικό αποτύπωμα του διαχειριστή μέχρι το κόκκινο ενδεικτικό φως να αναβοσβήσει γρήγορα και να ακούσετε "Di", απομακρύνετε το δάχτυλο, το κόκκινο ενδεικτικό φως αναβοσβήνει αργά, πατήστε ξανά το δάχτυλο, ακούστε "Di-Di-Di" και μουσική, σημαίνει ότι τα δακτυλικά αποτυπώματα χρήστη έχουν διαγραφεί.

4. Επαναφορά στις εργοστασιακές ρυθμίσεις: Πατήστε παρατεταμένα το κουμπί SET μέχρι να ακούσετε ένα ηχητικό σήμα "Di-Di-Di" και αφήστε το κουμπί, σημαίνει ότι η λειτουργία αρχικοποίησης είναι επιτυχής.

5. Επιλογή λειτουργίας: ορίζεται από τον διακόπτη εναλλαγής:

[Δεξιά]: Έξοδος DC5V και διατήρηση 0,5 δευτερολέπτων, διακοπή 5 δευτερολέπτων, στη συνέχεια αρνητική τάση εξόδου και διατήρηση 0,5 δευτερολέπτων.

[Αριστερά]: Διατήρηση εξόδου DC5V μέχρι την αφαίρεση του δακτύλου.

Σημείωση:
1. Όταν η τάση είναι μικρότερη από DC4.7V, το κόκκινο φως ανάβει, σημαίνει προειδοποίηση χαμηλής τάσης.
2. Στη λειτουργία "[Αριστερά]", όταν χρειάζεται να καταχωρήσετε/διαγράψετε δακτυλικό αποτύπωμα χρήστη, αφού πατήσετε το δακτυλικό αποτύπωμα του διαχειριστή με επιτυχία, σηκώστε το δάχτυλο και μετά πατήστε ξανά το ίδιο δάχτυλο διαχειριστή μέχρι το μπλε/κόκκινο ενδεικτικό φως να αναβοσβήσει γρήγορα και να ακούσετε τη μουσική, τότε μπορεί να καταχωρηθεί/διαγραφεί το δακτυλικό αποτύπωμα χρήστη.
3. Οποιοδήποτε δακτυλικό αποτύπωμα μπορεί να χρησιμοποιηθεί όταν είναι στις εργοστασιακές ρυθμίσεις και αυτή η λειτουργία απενεργοποιείται μετά την εγγραφή του δακτυλικού αποτυπώματος.

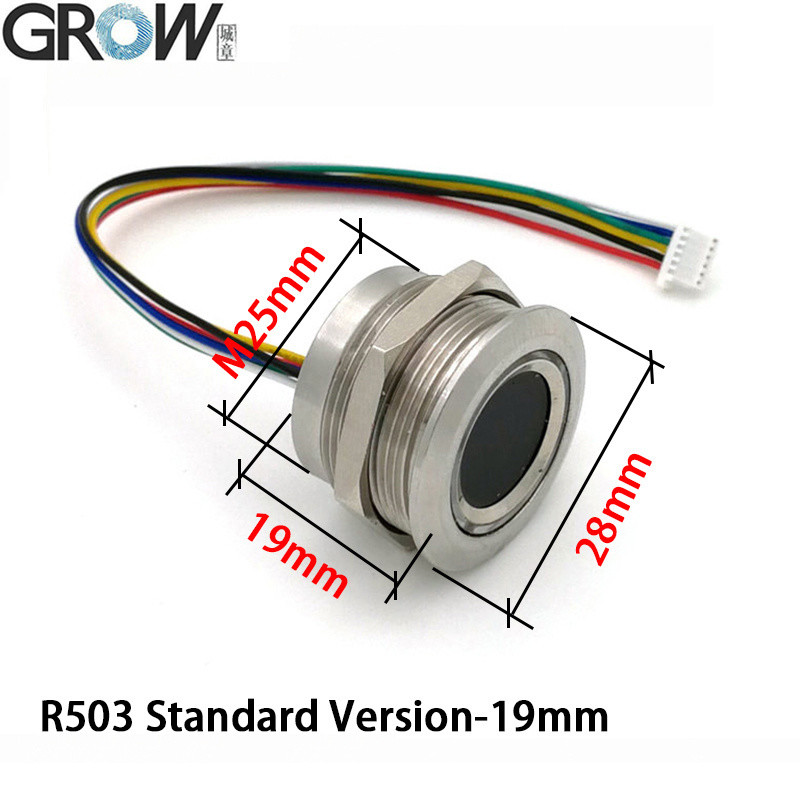

Προδιαγραφές R503
Μοντέλο
R503
Τύπος
Μονάδα χωρητικού δακτυλικού αποτυπώματος
Διασύνδεση
UART(TTL)
Ανάλυση
508 DPI
Τάση
DC 3.3V
Χωρητικότητα δακτυλικών αποτυπωμάτων
200
Αισθητήρας
192*192 pixel
Ρεύμα λειτουργίας
20mA
Ρεύμα αναμονής
Τυπική τάση αναμονής αφής: 3.3V, Μέσος όρος ρεύματος: 2uA
Εξωτερικό μέγεθος μονάδας δακτυλικών αποτυπωμάτων
Διάμετρος 28 (mm)
Εσωτερικό μέγεθος μονάδας δακτυλικών αποτυπωμάτων
Διάμετρος 23.5 (mm)
Ύψος μονάδας δακτυλικών αποτυπωμάτων
19 (mm)
Ενεργή περιοχή συλλογής
Διάμετρος 15.5 (mm)
Σύνδεσμος
MX1.0-6Pin

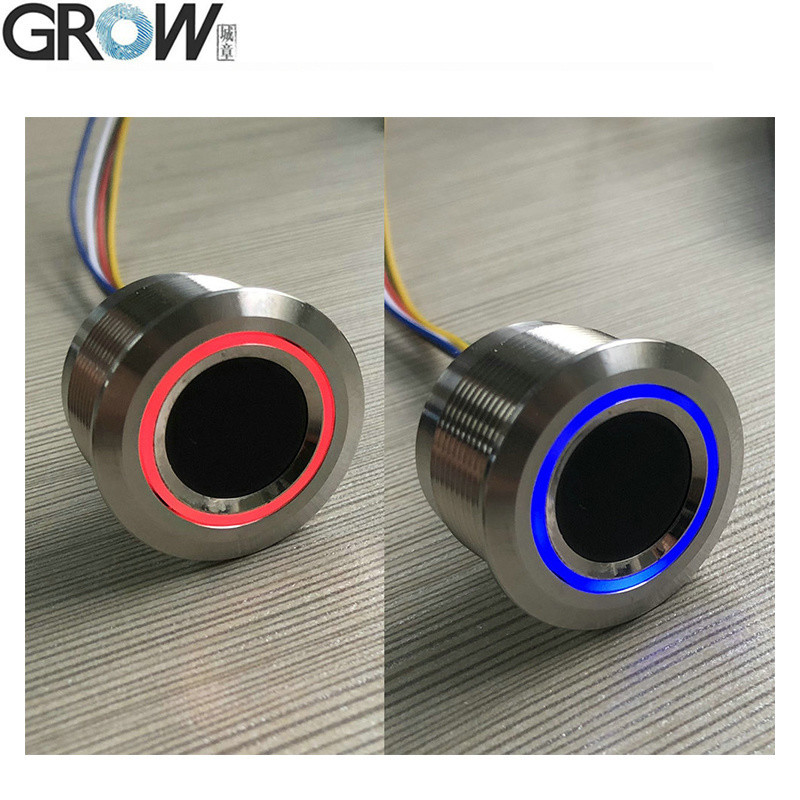

Έλεγχος LED
ΝΑΙ
Χρώμα LED
Μπλε και Κόκκινο
Ταχύτητα σάρωσης
< 0.2 δευτερόλεπτα
Ταχύτητα επαλήθευσης
< 0.3 δευτερόλεπτα
Μέθοδος αντιστοίχισης
1:1; 1:N
FRR
≤1%
FAR
≤0.001%
Περιβάλλον εργασίας
-20C ---60C
Υγρασία εργασίας
10-85%
Αντιστατική ικανότητα
15KV
Αντοχή στην τριβή
1 εκατομμύριο φορές
Ταχύτητα μετάδοσης επικοινωνιών (UART):
(9600 × N) bps όπου N = 1 ~ 12 (προεπιλογή N = 6, δηλαδή 57600bps)



 Αρχεία:
·Παρέχετε δωρεάν αρχεία SDK αναφοράς για Arduino, Android, .Net, Windows και ούτω καθεξής.
·Παρέχετε εγχειρίδιο χρήσης


Εάν χρειάζεστε αρχεία SDK, επικοινωνήστε μαζί μας.


Grow K236-A+R503 DC6V 4*AAA Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με θήκη μπαταρίας 1Grow K236-A+R503 DC6V 4*AAA Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με θήκη μπαταρίας 2
Grow K236-A+R503 DC6V 4*AAA Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με θήκη μπαταρίας 3Grow K236-A+R503 DC6V 4*AAA Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με θήκη μπαταρίας 4Grow K236-A+R503 DC6V 4*AAA Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με θήκη μπαταρίας 5Grow K236-A+R503 DC6V 4*AAA Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με θήκη μπαταρίας 6Grow K236-A+R503 DC6V 4*AAA Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με θήκη μπαταρίας 7
Grow K236-A+R503 DC6V 4*AAA Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με θήκη μπαταρίας 8Grow K236-A+R503 DC6V 4*AAA Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με θήκη μπαταρίας 9Grow K236-A+R503 DC6V 4*AAA Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με θήκη μπαταρίας 10
Grow K236-A+R503 DC6V 4*AAA Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με θήκη μπαταρίας 11
