GROW KR501 High Level Output DC3.3-10V Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με ενότητα δακτυλικών αποτυπωμάτων για σύστημα ελέγχου πρόσβασης

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Πιστοποίηση: CE
Ποσότητα παραγγελίας min: 1
Συσκευασία λεπτομέρειες: Καρτόνι
Χρόνος παράδοσης: Χρόνος προετοιμασίας για την περίοδο αιχμής: εντός 15 εργάσιμων ημερών Χρόνος προετοιμασίας εκτός επ
Όροι πληρωμής: T/T, Paypal
Δυνατότητα προσφοράς: 5000
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Σχήμα αριθ.: KR501 οθόνη: Σαν Εικόνα
Διασύνδεση επικοινωνίας: RS232 Δυνατότητα δακτυλικών αποτυπωμάτων: 20
Τροφοδοσία: Συνεχή 3,7-10V εξόδου: 1 δευτερόλεπτο, 3.3V-500mA
Τρόπος αναμονής για το πίνακα ελέγχου: 2.5-7ua, Τυπική τιμή: 3ua ρεύμα λειτουργίας: 40-250mA, Τυπική τιμή: 45mA

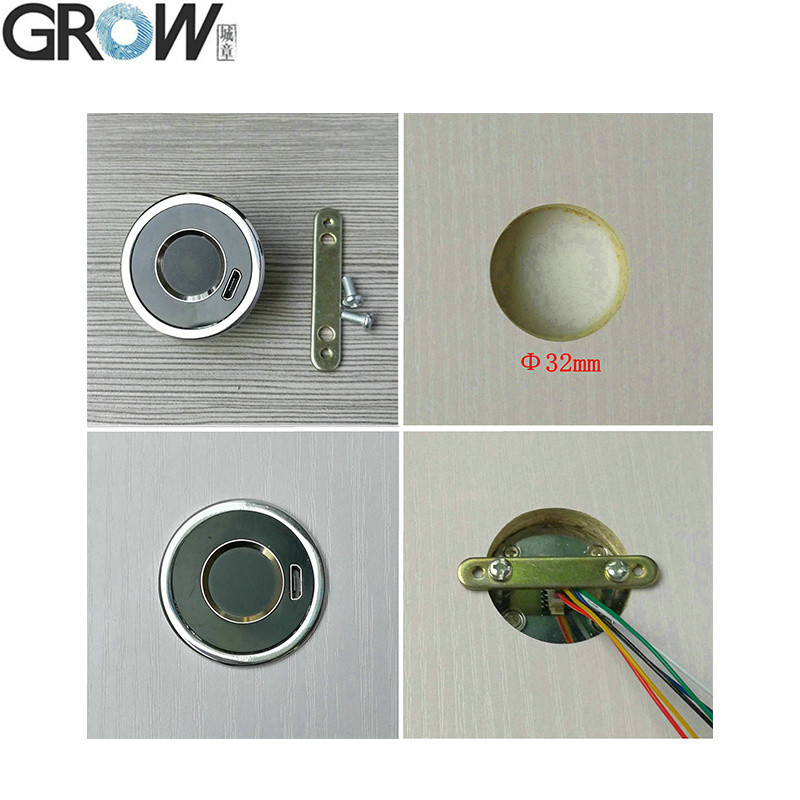

Μέγεθος: Διάμετρος 36 mm Πακέτο Μεταφοράς: τυποποιημένη συσκευασία χαρτοκιβωτίων εξαγωγής
Προδιαγραφές: Ηλεκτρική τροφοδοσία: DC 3,7-10V Εμπορικό σήμα: ΑΝΑΠΟΤΑΣΗ
Καταγωγή: ΚΙΝΑ Κωδικός ΕΣ: 8471609000
Δυνατότητα προσφοράς: 5000 Μέγεθος συσκευασίας: 13.00cm * 8.00cm * 9.00cm
Ακαθάριστο βάρος πακέτου: 0.100kg Υπηρεσία φωνής: Χωρίς φωνητική υπηρεσία
Κεραυνός: Χωρίς Ρολόι Χρώμα: Σαν Εικόνα
Δείγματα: 6,5 δολάρια ΗΠΑ, 1 κομμάτι. Προσαρμογή: Διαθέσιμος Προσαρμοσμένο αίτημα
Κόστος αποστολής: σχετικά με το κόστος αποστολής και τον εκτιμώμενο χρόνο παράδοσης. Μέθοδος πληρωμής: Αρχική πληρωμή Πλήρης πληρωμή
Χρηματοδότηση: ΗΠΑ Επιστροφή και επιστροφή χρημάτων: Μπορείτε να ζητήσετε επιστροφή μέχρι 30 ημέρες μετά την παραλαβή των προϊόντων.
Επισημαίνω:

3.3V Πίνακας ελέγχου δακτυλικών αποτυπωμάτων

,

3.3V μονάδα σαρωτή δακτυλικών αποτυπωμάτων

,

Πίνακας ελέγχου δακτυλικών αποτυπωμάτων υψηλού επιπέδου

Περιγραφή προϊόντων

GROW KR501 High Level Output DC3.3-10V Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με ενότητα δακτυλικών αποτυπωμάτων για σύστημα ελέγχου πρόσβασης 0

Τεχνικές Παράμετροι

DC3.7-10V, Έξοδος Υψηλού Επιπέδου, Έξοδος: 1 δευτερόλεπτο, 3.3V-500mA

·Χωρητικότητα Δακτυλικών Αποτυπωμάτων: 20
·Τάση Λειτουργίας: DC 3.7-10V
·Ρεύμα Αναμονής (χωρίς εξωτερικό εξοπλισμό): 2.5-7uA τυπική τιμή: 3uA
·Ρεύμα Λειτουργίας (χωρίς εξωτερικό εξοπλισμό): 40-250mA τυπική τιμή: 45mA
·Έξοδος: 1 δευτερόλεπτο, 3.3V-500mA
·Συναγερμός χαμηλής τάσης: ≤4.8V

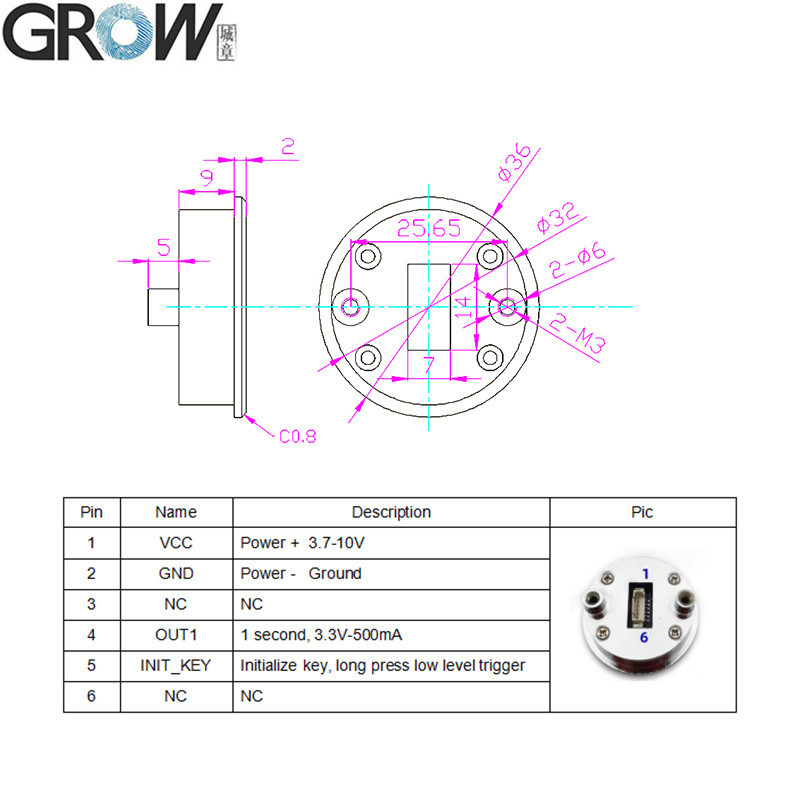

Ορισμός Ακίδων:
Ακίδα Όνομα Περιγραφή
1 VCC Τροφοδοσία + 3.7-10V
2 GND Τροφοδοσία - Γείωση
3 NC NC
4 OUT1 1 δευτερόλεπτο, 3.3V-500mA
5 INIT_KEY Πλήκτρο αρχικοποίησης, ενεργοποίηση χαμηλού επιπέδου παρατεταμένου πατήματος
6 NC NC


Οδηγίες Λειτουργίας

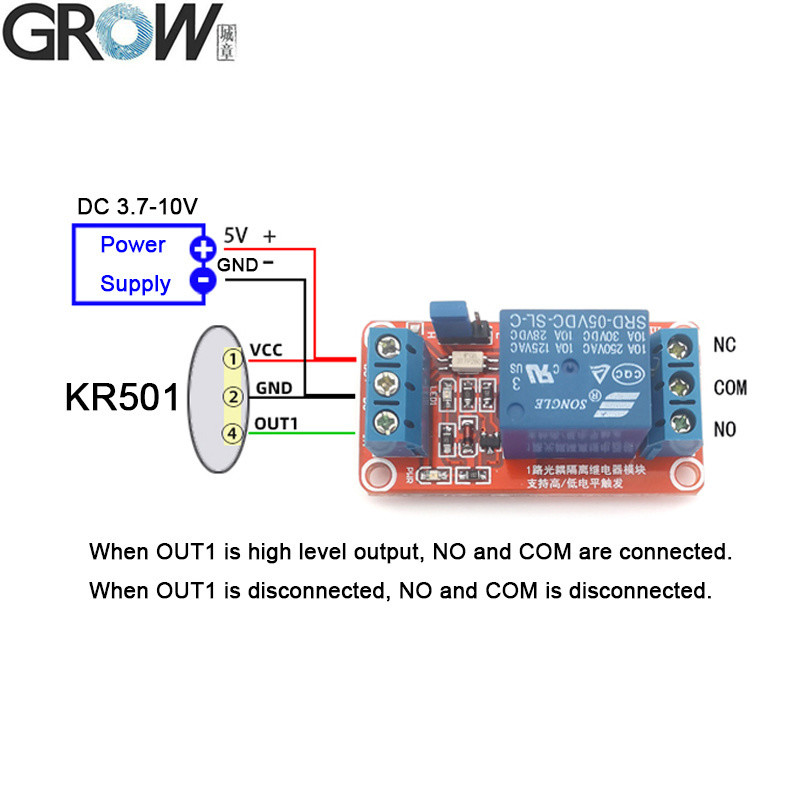

Μετά την επιτυχή αναγνώριση του δακτυλικού αποτυπώματος, η ακίδα OUT1 εκπέμπει ένα σήμα με τάση 3.3V και ρεύμα 500mA για 1 δευτερόλεπτο. Στην κατάσταση αρχικοποίησης, οποιοδήποτε δακτυλικό αποτύπωμα μπορεί να περάσει.

1. Καταχώρηση Δακτυλικού Αποτυπώματος: Πατήστε παρατεταμένα το καταχωρημένο δακτυλικό αποτύπωμα (Στην αρχική κατάσταση πατήστε οποιοδήποτε δακτυλικό αποτύπωμα), μέχρι να ανάψει το μπλε ενδεικτικό φως και να ακουστεί μουσική, που σημαίνει ότι το σύστημα βρίσκεται σε κατάσταση καταχώρησης, πατήστε το δάχτυλο πολλές φορές στην περιοχή συλλογής δακτυλικών αποτυπωμάτων, κάθε πάτημα έχει ήχο "di", μέχρι να ακουστεί μουσική σημαίνει ότι η καταχώρηση του δακτυλικού αποτυπώματος είναι επιτυχής. Το δακτυλικό αποτύπωμα μπορεί να καταχωρηθεί συνεχώς όταν το σύστημα βρίσκεται σε κατάσταση καταχώρησης. Εάν δεν χρειάζεται να προσθέσετε περισσότερα δακτυλικά αποτυπώματα, περιμένετε μερικά δευτερόλεπτα.
Σημείωση: Στην κατάσταση αρχικοποίησης, πρέπει να καταχωρήσετε περισσότερα από 2 σωστά δακτυλικά αποτυπώματα για πρώτη φορά, τότε το σύστημα μπορεί να αφαιρεθεί από την κατάσταση αρχικοποίησης.

2. Διαγραφή Δακτυλικού Αποτυπώματος (Επιστροφή στην κατάσταση αρχικοποίησης):
2.1 Πατήστε παρατεταμένα το καταχωρημένο δακτυλικό αποτύπωμα, μέχρι να ανάψει το κόκκινο ενδεικτικό φως, που σημαίνει ότι όλα τα δακτυλικά αποτυπώματα έχουν διαγραφεί και επιστρέψατε στην κατάσταση αρχικοποίησης.
2.2 Χρησιμοποιήστε την ακίδα INIT_KEY. Στην κατάσταση αναμονής, συνδέστε την ακίδα INIT_KEY με τη γείωση, μέχρι να ανάψει το κόκκινο ενδεικτικό φως, ακούστε τον ήχο "Di-", αποσυνδέστε τη γείωση, το ενδεικτικό φως γίνεται πράσινο, που σημαίνει ότι όλα τα δακτυλικά αποτυπώματα έχουν διαγραφεί και επιστρέψατε στην κατάσταση αρχικοποίησης.




GROW KR501 High Level Output DC3.3-10V Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με ενότητα δακτυλικών αποτυπωμάτων για σύστημα ελέγχου πρόσβασης 1
GROW KR501 High Level Output DC3.3-10V Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με ενότητα δακτυλικών αποτυπωμάτων για σύστημα ελέγχου πρόσβασης 2GROW KR501 High Level Output DC3.3-10V Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με ενότητα δακτυλικών αποτυπωμάτων για σύστημα ελέγχου πρόσβασης 3GROW KR501 High Level Output DC3.3-10V Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με ενότητα δακτυλικών αποτυπωμάτων για σύστημα ελέγχου πρόσβασης 4GROW KR501 High Level Output DC3.3-10V Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με ενότητα δακτυλικών αποτυπωμάτων για σύστημα ελέγχου πρόσβασης 5GROW KR501 High Level Output DC3.3-10V Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με ενότητα δακτυλικών αποτυπωμάτων για σύστημα ελέγχου πρόσβασης 6GROW KR501 High Level Output DC3.3-10V Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με ενότητα δακτυλικών αποτυπωμάτων για σύστημα ελέγχου πρόσβασης 7

GROW KR501 High Level Output DC3.3-10V Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με ενότητα δακτυλικών αποτυπωμάτων για σύστημα ελέγχου πρόσβασης 8GROW KR501 High Level Output DC3.3-10V Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με ενότητα δακτυλικών αποτυπωμάτων για σύστημα ελέγχου πρόσβασης 9GROW KR501 High Level Output DC3.3-10V Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με ενότητα δακτυλικών αποτυπωμάτων για σύστημα ελέγχου πρόσβασης 10
GROW KR501 High Level Output DC3.3-10V Πίνακας ελέγχου δακτυλικών αποτυπωμάτων με ενότητα δακτυλικών αποτυπωμάτων για σύστημα ελέγχου πρόσβασης 11
