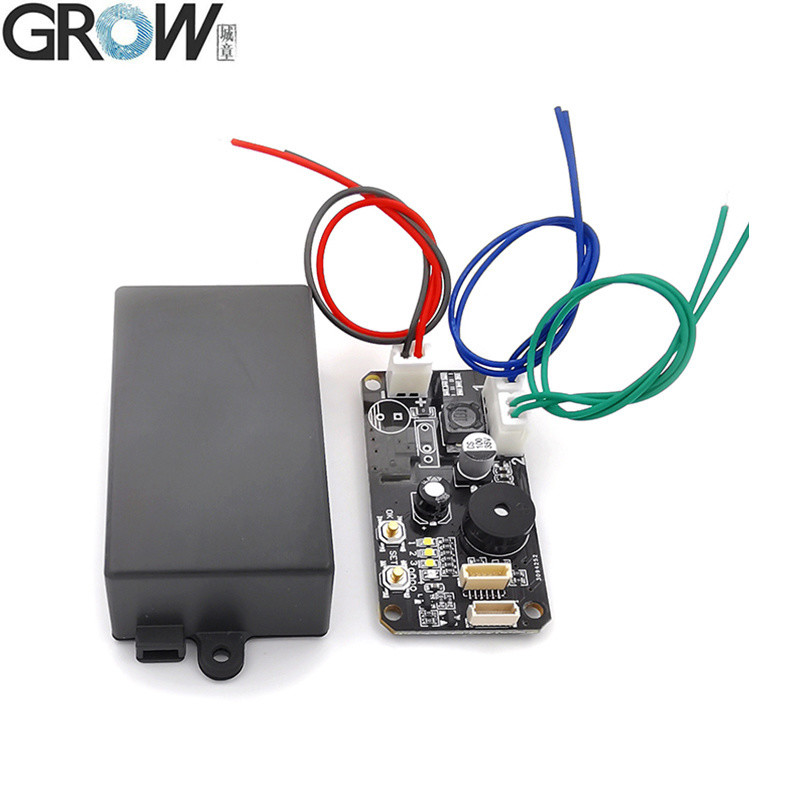

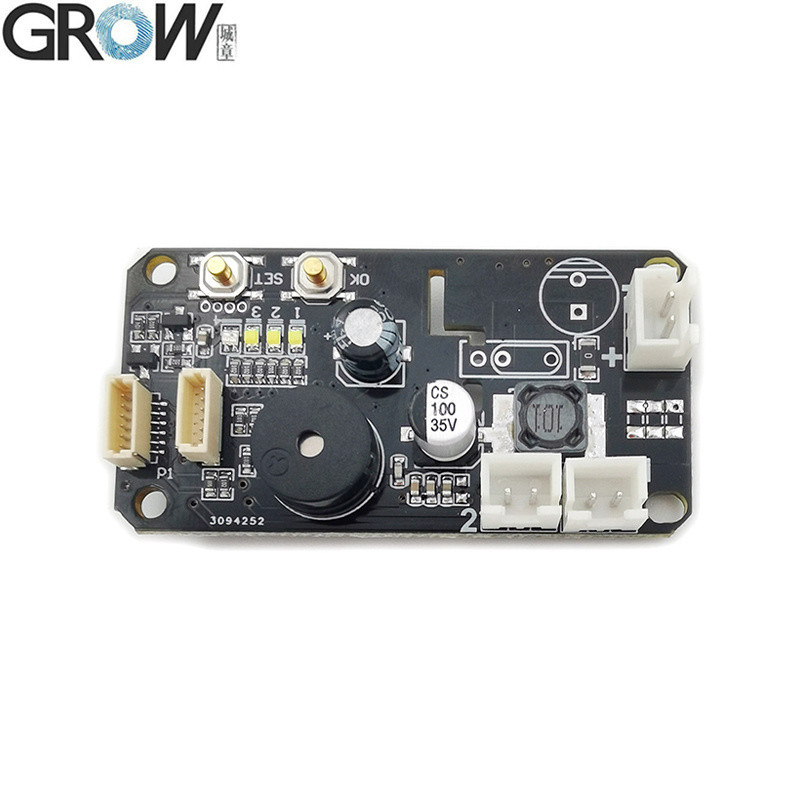

GROW KS220-S DC12V Πίνακας Ελέγχου Πρόσβασης Δακτυλικών Αποτυπωμάτων με Δύο Ρελέ Εξόδου με Λειτουργία Αυτο-κλειδώματος/Ανάφλεξης/Jog με Διαχειριστή/Χρήστη

Τεχνικές παράμετροι KS220-S
Τεχνική παράμετρος:
·Τροφοδοσία: DC 12V
·Ρεύμα αναμονής: 25uA
·Χωρητικότητα δακτυλικών αποτυπωμάτων:
·Δακτυλικά αποτυπώματα διαχειριστή: 10 τεμάχια
·Δακτυλικά αποτυπώματα χρήστη: R503/R502-F: 190 τεμάχια     R558/R558S: 110 τεμάχια
·Έξοδος: Ρελέ
·Λειτουργία ρελέ: Λειτουργία αυτο-κλειδώματος, Λειτουργία ανάφλεξης, Λειτουργία στιγμιαίας επαφής

Χρήσιμες υποδείξεις:

Εάν χρειάζεται σύνδεση με αυτοκίνητο, μοτοσικλέτα, και χρειάζεται προϊόν υψηλής ασφάλειας, προτείνεται να επιλέξετε R503, R502-F.

Η διαφορά μεταξύ KS220-S και KS220-L:

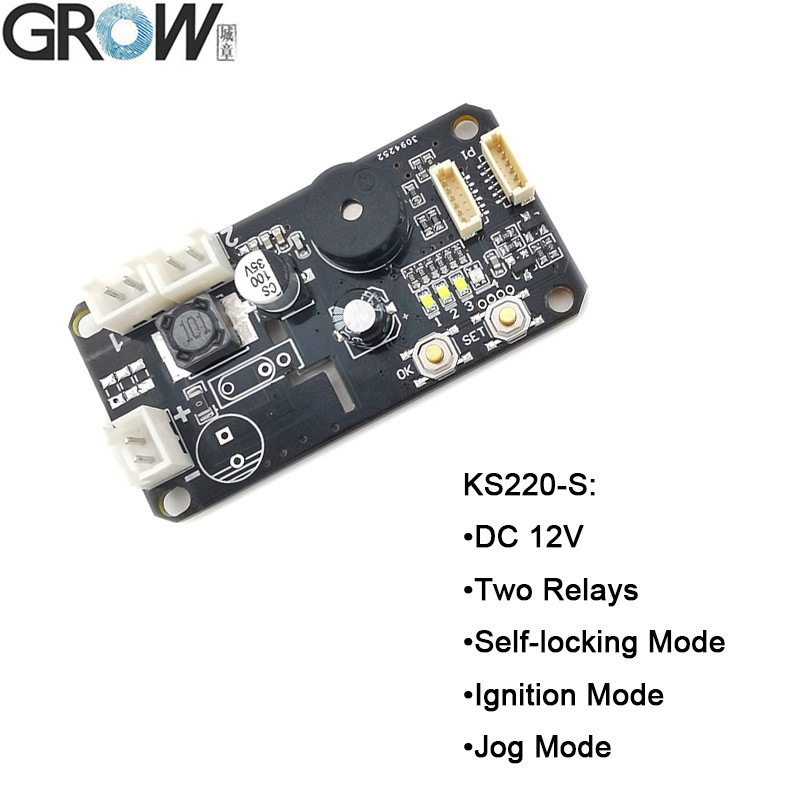

KS220-S: DC12V, 25uA

KS220-L: DC30-75V, 3.5mA

Οδηγίες λειτουργίας KS220-S

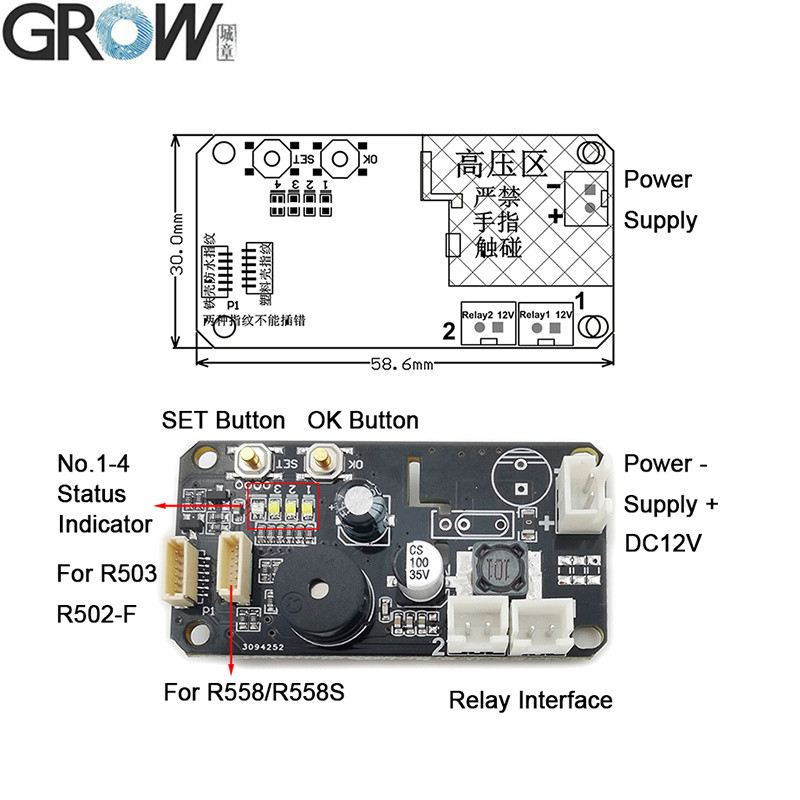

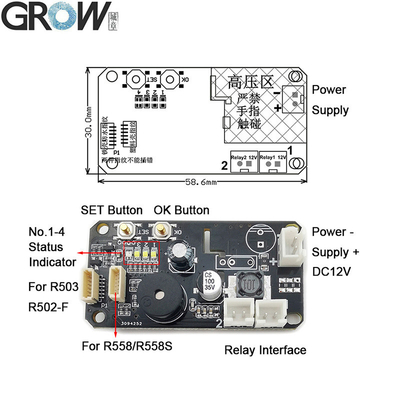

(Στην εργοστασιακή κατάσταση λειτουργίας, το ρελέ Νο. 1 σε λειτουργία αυτο-κλειδώματος, το ρελέ Νο. 2 σε λειτουργία ανάφλεξης.)
1. Εγγραφή δακτυλικού αποτυπώματος διαχειριστή:Πατήστε σύντομα το κουμπί SET, η ένδειξη κατάστασης Νο. 4 δείχνει μπλε, στη συνέχεια πατήστε το κουμπί OK για επιβεβαίωση, τώρα η λυχνία LED της μονάδας δακτυλικών αποτυπωμάτων αναβοσβήνει, τοποθετήστε το ίδιο δάχτυλο διαχειριστή πολλές φορές στην περιοχή συλλογής δακτυλικών αποτυπωμάτων μέχρι να ακούσετε μουσική, που σημαίνει ότι η εγγραφή δακτυλικού αποτυπώματος είναι επιτυχής. Το δακτυλικό αποτύπωμα μπορεί να εγγραφεί συνεχώς και μπορεί να εγγράψει 10 τεμάχια δακτυλικών αποτυπωμάτων διαχειριστή. Εάν δεν χρειάζεται να προσθέσετε περισσότερα δακτυλικά αποτυπώματα, περιμένετε μερικά δευτερόλεπτα για έξοδο. Εάν ο διαχειριστής είναι πλήρως εγγεγραμμένος, θα εξέλθει αυτόματα από την κατάσταση εγγραφής διαχειριστή μετά την ακρόαση του ήχου "DiDiDi". Θα ξεκινήσει η εγγραφή δακτυλικού αποτυπώματος χρήστη εάν πατήσετε ξανά το κουμπί SET. Τα δακτυλικά αποτυπώματα διαχειριστή δεν έχουν λειτουργία ξεκλειδώματος, χρησιμοποιούνται μόνο για εγγραφή ή διαγραφή δακτυλικών αποτυπωμάτων. Τα δακτυλικά αποτυπώματα διαχειριστή δείχνουν μωβ LED δακτύλιο, τα δακτυλικά αποτυπώματα χρήστη δείχνουν μπλε LED δακτύλιο.

2. Εγγραφή δακτυλικού αποτυπώματος χρήστη:Πατήστε το δακτυλικό αποτύπωμα διαχειριστή μέχρι η μονάδα να δείξει μπλε ενδεικτική λυχνία και να ακούσετε τη μουσική, που σημαίνει ότι μπορείτε να προσθέσετε δακτυλικό αποτύπωμα χρήστη. Τοποθετήστε το ίδιο δάχτυλο χρήστη πολλές φορές στην περιοχή συλλογής δακτυλικών αποτυπωμάτων μέχρι να ακούσετε μουσική, που σημαίνει ότι η εγγραφή δακτυλικού αποτυπώματος είναι επιτυχής. Το δακτυλικό αποτύπωμα μπορεί να εγγραφεί συνεχώς όταν το σύστημα είναι σε κατάσταση εγγραφής. Εάν δεν χρειάζεται να προσθέσετε περισσότερα δακτυλικά αποτυπώματα, περιμένετε μερικά δευτερόλεπτα.

3. Διαγραφή δακτυλικού αποτυπώματος χρήστη:Πατήστε το δακτυλικό αποτύπωμα διαχειριστή μέχρι η μονάδα να δείξει κόκκινη ενδεικτική λυχνία και να ακούσετε το ηχητικό σήμα "DiDiDi" και μουσική, που σημαίνει ότι τα δακτυλικά αποτυπώματα χρήστη έχουν διαγραφεί.

4. Επαναφορά στις εργοστασιακές ρυθμίσεις:Πατήστε σύντομα το κουμπί SET ξανά και ξανά, μέχρι η ένδειξη κατάστασης Νo.4 να δείξει κόκκινο, στη συνέχεια πατήστε παρατεταμένα το κουμπί OK μέχρι η μονάδα δακτυλικών αποτυπωμάτων να δείξει κόκκινη ενδεικτική λυχνία που αναβοσβήνει γρήγορα και να ακούσετε μουσική, που σημαίνει ότι η λειτουργία αρχικοποίησης είναι επιτυχής.

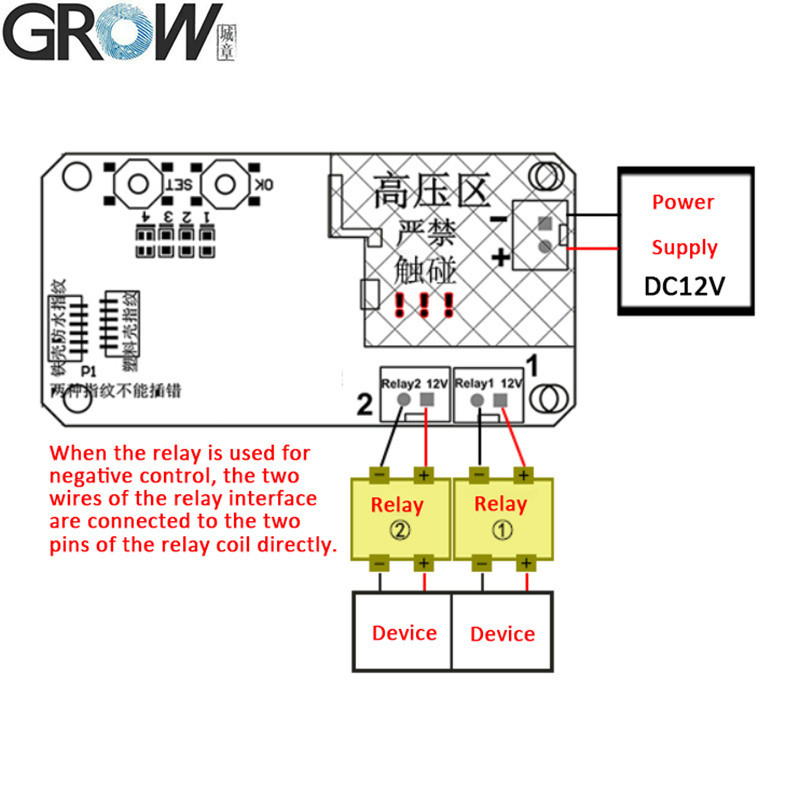

5. Πώς να χρησιμοποιήσετε το ρελέ 1:Πατήστε σύντομα το εγγεγραμμένο δακτυλικό αποτύπωμα χρήστη. Η μονάδα δακτυλικών αποτυπωμάτων δείχνει πράσινο φως.

6. Πώς να χρησιμοποιήσετε το ρελέ 2:Πατήστε παρατεταμένα το εγγεγραμμένο δακτυλικό αποτύπωμα χρήστη. Η μονάδα δακτυλικών αποτυπωμάτων δείχνει μπλε φως.

Σημείωση:
1. Οποιοδήποτε δακτυλικό αποτύπωμα μπορεί να χρησιμοποιηθεί στην εργοστασιακή κατάσταση, αλλά η λειτουργία θα είναι άκυρη μετά την εγγραφή του δακτυλικού αποτυπώματος.
