Περιγραφή
1Ενσωματωμένη συλλογή εικόνας και αλγόριθμο τσιπ μαζί, όλα σε ένα
2Η ευελιξία για να προσαρμοστεί στις συνθήκες ήταν τα δάχτυλα, είτε είναι ξηρά δάχτυλα, βρεγμένα δάχτυλα, ελαφριά υφή δακτυλικά αποτυπώματα δάχτυλα, και τα παλιά δάχτυλα, όλα έχουν υψηλό ποσοστό αναγνώρισης
3Οι κύριοι τομείς εφαρμογής: μπορούν να ενσωματωθούν σε μια ποικιλία τελικών προϊόντων, όπως: έλεγχος πρόσβασης, παρακολούθηση, θυρίδα ασφαλείας

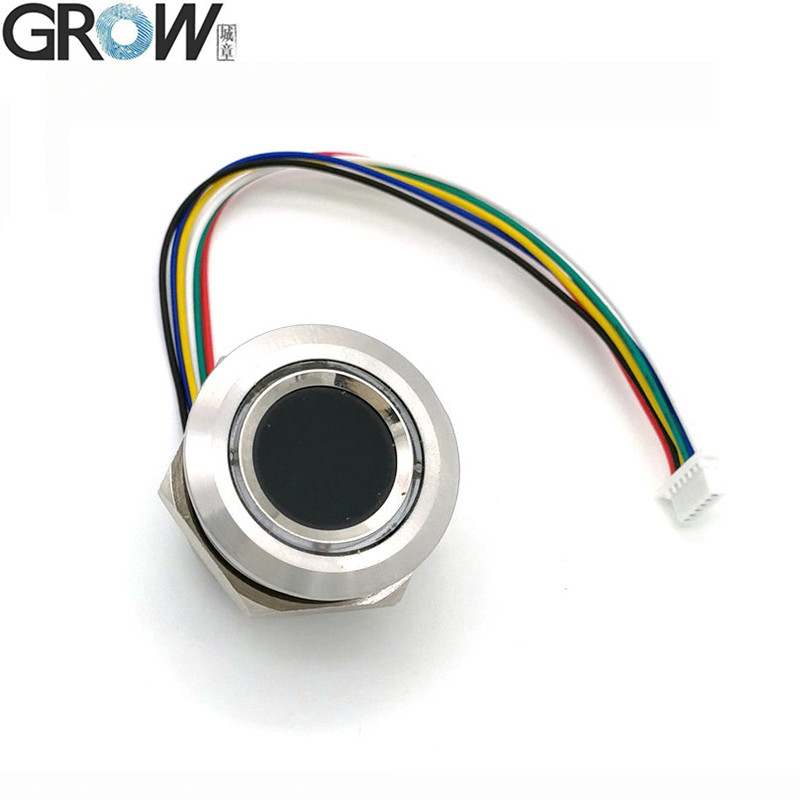

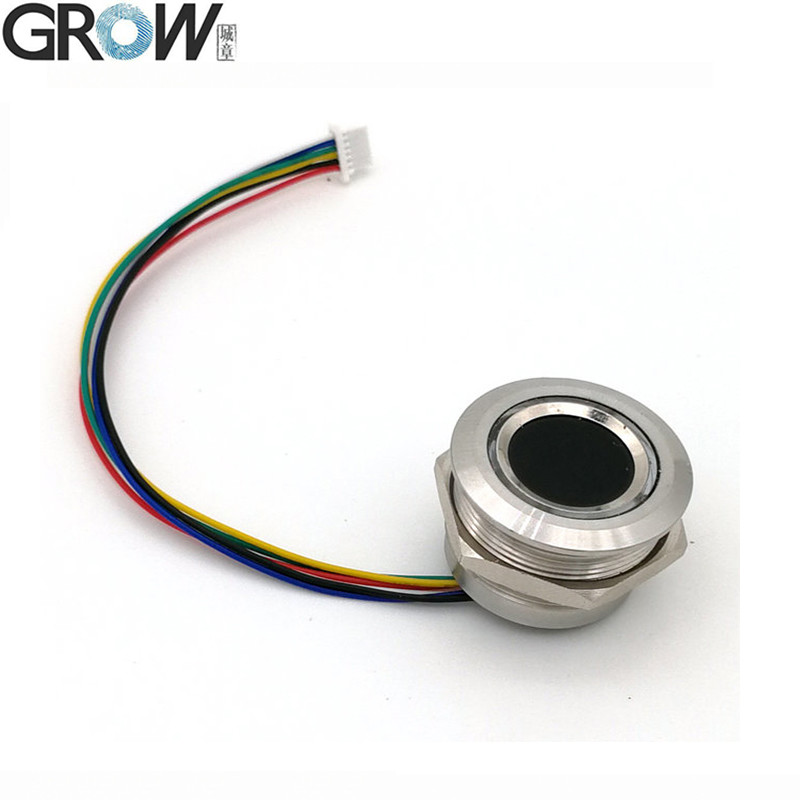

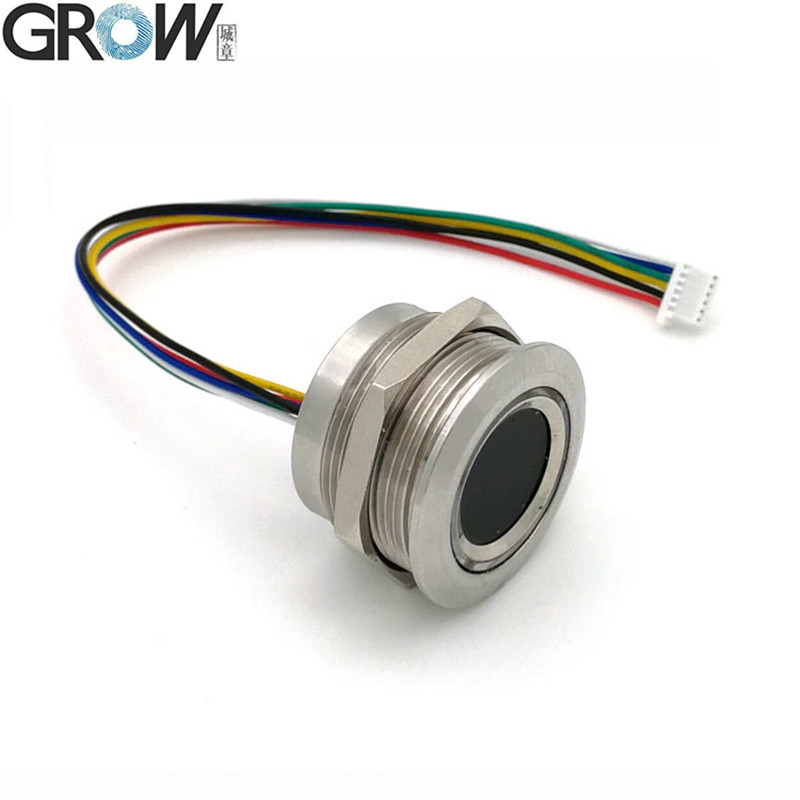

Μονάδα δακτυλικών αποτυπωμάτων R503 με φωτισμό δακτυλικού δείκτη RGB, LED μπορεί να ελέγχεται με εντολή.
|
|
R503
|
R503-5V
|
Ρ503-M22
|
R503Pro
|
R503S
|
|
Ηλεκτρική τροφοδοσία
|
Συνεχή 3.3V
|
Συνεχή 5V
|
Συνεχή 3.3V
|
ΕΥΑΤ:
Συνεχή 3.3V
USB:DC 5V
|
Συνεχή 3.3V
|
|
Ανιχνευτική σειρά
|
192*192 pixel
|
192*192 pixel
|
192*192 pixel
|
192*192 pixel
|
160*160 pixel
|
|
Δυνατότητα δακτυλικών αποτυπωμάτων
|
200
|
200
|
200
|
1500
|
150
|
|
Μέγεθος
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Συνδετήρας
|
SH 1,0 mm 6pin
|
MX 1,25mm 6pin
|
SH 1,0 mm 6pin
|
SH 1,0 mm 6pin
|
SH 1,0 mm 6pin
|
R503 Προδιαγραφές
|
Σχήμα
|
R503
|
|
Τύπος
|
Συγκινητική μονάδα δακτυλικών αποτυπωμάτων
|
|
Διασύνδεση
|
ΕΥΡΤ ((TTL)
|
|
Απόφαση
|
508 DPI
|
|
Τετάρτη
|
Συνεχή 3.3V
|
|
Δυνατότητα δακτυλικών αποτυπωμάτων
|
200
|
|
Συγκέντρωση αισθητήρων
|
192*192 pixel
|
|
ρεύμα λειτουργίας
|
20mA
|
|
ρεύμα αναμονής
|
Τυπική τάση αναμονής επαφής: 3,3V, μέσο ρεύμα: 2uA
|
|

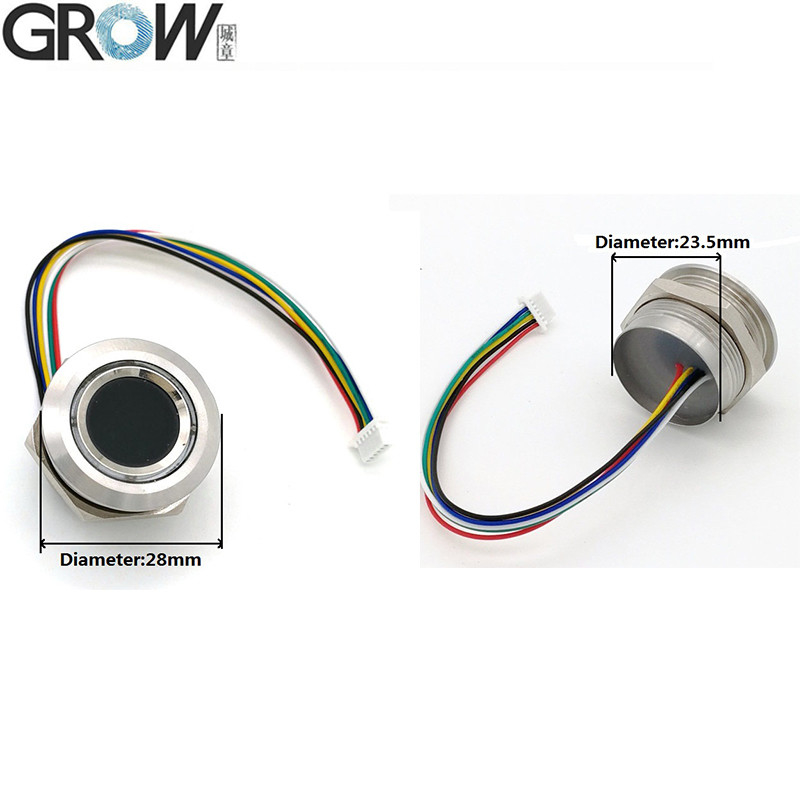

Εξωτερικό μέγεθος ενότητας δακτυλικών αποτυπωμάτων
|
Διάμετρος 28 (mm)
|
|
Εσωτερικό μέγεθος ενότητας δακτυλικών αποτυπωμάτων
|
Διάμετρος 25 (mm) (M25)
|
|
Υψόμετρος μονάδας δακτυλικών αποτυπωμάτων
|
19 (mm)
|
|
Η πραγματική περιοχή συλλογής
|
Διάμετρος 15,5 (mm)
|
|

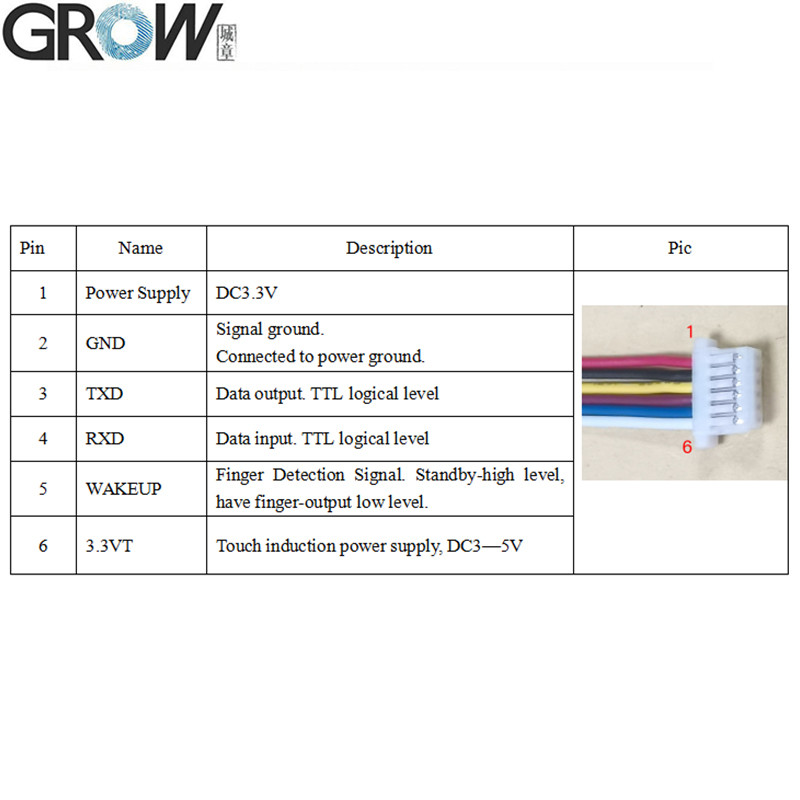

Συνδετήρας
|
SH1.0-6Pin
|
|

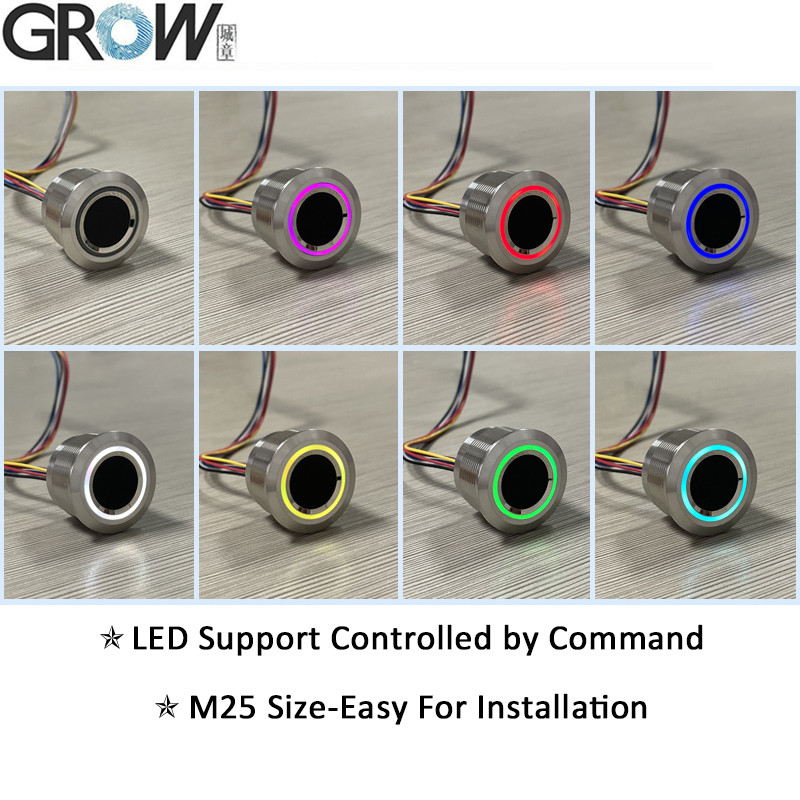

Έλεγχος LED
|
Ναι.
|
|
Χρώμα LED
|
RGB
|
|
Ταχύτητα σάρωσης
|
< 0,2 δευτερόλεπτα
|
|
Ταχύτητα επαλήθευσης
|
< 0,3 δευτερόλεπτα
|
|
Μέθοδος αντιστοίχισης
|
1:1" 1:N
|
|
Επενδύσεις
|
≤ 1%
|
|
ΠΑΡΑ
|
≤ 0,001%
|
|
Περιβάλλον εργασίας
|
-20C έως 60C
|
|
Εργασιακή υγρασία
|
10-85%
|
|
Αντιστατική ικανότητα
|
15KV
|
|
Δυνατότητα αντίστασης στη σίδερα
|
1 εκατομμύριο φορές
|
|
Επικοινωνίες με ρυθμό baud (UART):
|
(9600 × N) bps όπου N = 1 ~ 12 ((προεπιλεγμένη N = 6, δηλαδή 57600bps)
|
Φάκελοι
·Προσφέρει δωρεάν αρχεία SDK αναφοράς για το Arduino, το Android, το Net, τα Windows κλπ.
·Προσφορά εγχειριδίου χρήσης
Μπορείτε να κατεβάσετε το εγχειρίδιο χρήσης του R503 από αυτό το σύνδεσμο ιστοσελίδας:
Η Επιτροπή εξέτασε αν οι εν λόγω εισαγωγές αποτελούν κρατική ενίσχυση.
R503 Εμφάνιση βίντεο λειτουργίας του προγράμματος δοκιμής στο Youtube:https://youtu.be/eD2xtwCWOmQ
Αν χρειάζεστε αρχεία SDK, παρακαλώ επικοινωνήστε μαζί μας.
Προηγμένη βιομετρία:Η μονάδα δακτυλικών αποτυπωμάτων R503 υιοθετεί προηγμένη τεχνολογία αναγνώρισης χωρητικών δακτυλικών αποτυπωμάτων, η οποία συλλέγει δεδομένα δακτυλικών αποτυπωμάτων μέσω μιας σειράς μικροσυμπιεστών.Οι κορυφογραμμές και οι κοιλάδες του δακτύλου παράγουν διαφορετικές μικροσκοπικές χωρητικότητες μεταξύ της επιδερμίδας και του τσιπ., και το τσιπ μετρά αυτές τις αλλαγές για να αποκτήσει πληροφορίες δακτυλικών αποτυπωμάτων, επιτρέποντας την ταχεία ξεκλείδωσή τους και τη βελτίωση της εμπειρίας του χρήστη.
Ακριβότητα:Με ανάλυση εικόνας έως 508 dpi και 192*192 εικόνα-pixels, η μονάδα δακτυλικών αποτυπωμάτων R503 μπορεί να συλλάβει τα λεπτά χαρακτηριστικά των δακτυλικών αποτυπωμάτων, εξασφαλίζοντας έτσι την ακρίβεια αναγνώρισης.Το ποσοστό ψευδούς αναγνώρισης είναι εξαιρετικά χαμηλό και σχεδόν αμελητέο, αποτρέποντας την μη εξουσιοδοτημένη πρόσβαση.
Δυνατότητα και σταθερότητα:Η μονάδα δακτυλικών αποτυπωμάτων R503 μπορεί να λειτουργεί κανονικά σε σχετικά σκληρά περιβάλλοντα, συμπεριλαμβανομένων των ακραίων καιρικών συνθηκών, όπως το ακραίο κρύο και τη ζέστη.,και το εύρος σχετικής υγρασίας είναι 10% RH έως 85% RH (χωρίς συμπύκνωση).διασφάλιση σταθερότητας και αξιοπιστίας σε διαφορετικά περιβάλλονταΟι χρήστες μπορούν να το χρησιμοποιήσουν για μεγάλο χρονικό διάστημα χωρίς να ανησυχούν για υποβάθμιση της απόδοσης ή ζημιά.
Σύνδεση πολλαπλών συσκευών:Η μονάδα δακτυλικών αποτυπωμάτων R503 υποστηρίζει πολλά λειτουργικά συστήματα, όπως Arduino, Android, Windows, Linux κλπ., και μπορεί εύκολα να προσαρμοστεί στις περισσότερες συσκευές στην αγορά.
Προστασία δεδομένων δακτυλικών αποτυπωμάτων:Δεδομένου ότι η μονάδα δακτυλικών αποτυπωμάτων R503 έχει σχεδιαστεί για τη συλλογή ευαίσθητων πληροφοριών, η ασφάλεια είναι εξαιρετικά σημαντική.Η ρύθμιση επιπέδου ασφαλείας πέντε επιπέδων και η τεχνολογία προστασίας δεδομένων μπορούν να αποτρέψουν την κλοπή ή την ανακατασκευή εικόνων δακτυλικών αποτυπωμάτων.
Μικρή κατανάλωση ενέργειας:Μικρή παροχή ρεύματος, το σύνολο του κυκλώματος συνήθως απενεργοποιείται και η λειτουργία δακτύλου ανίχνευσης της μονάδας χρησιμοποιείται για την τροφοδότηση ολόκληρου του μηχανήματος.
