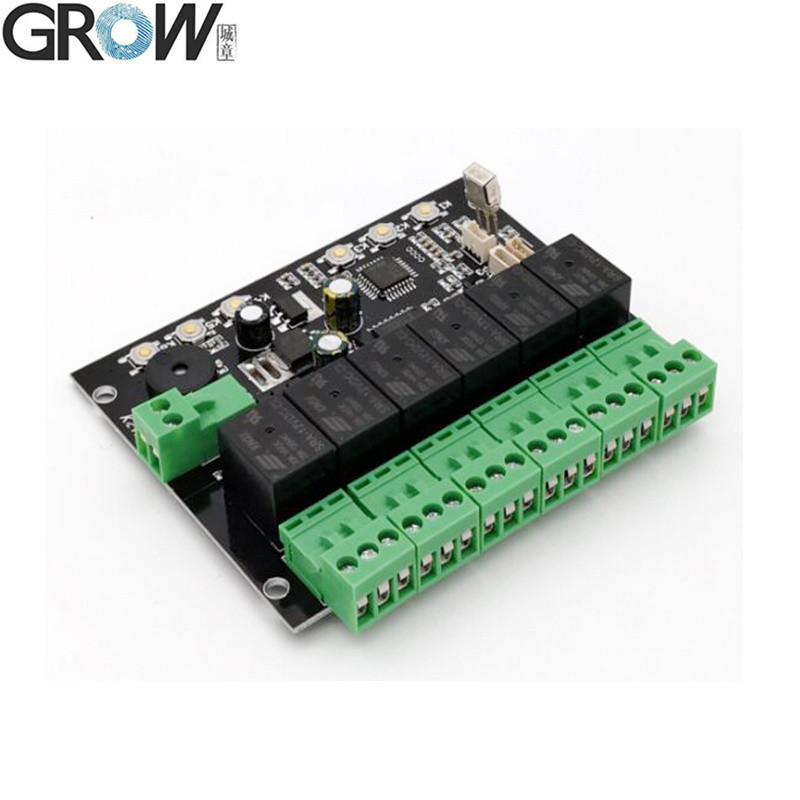

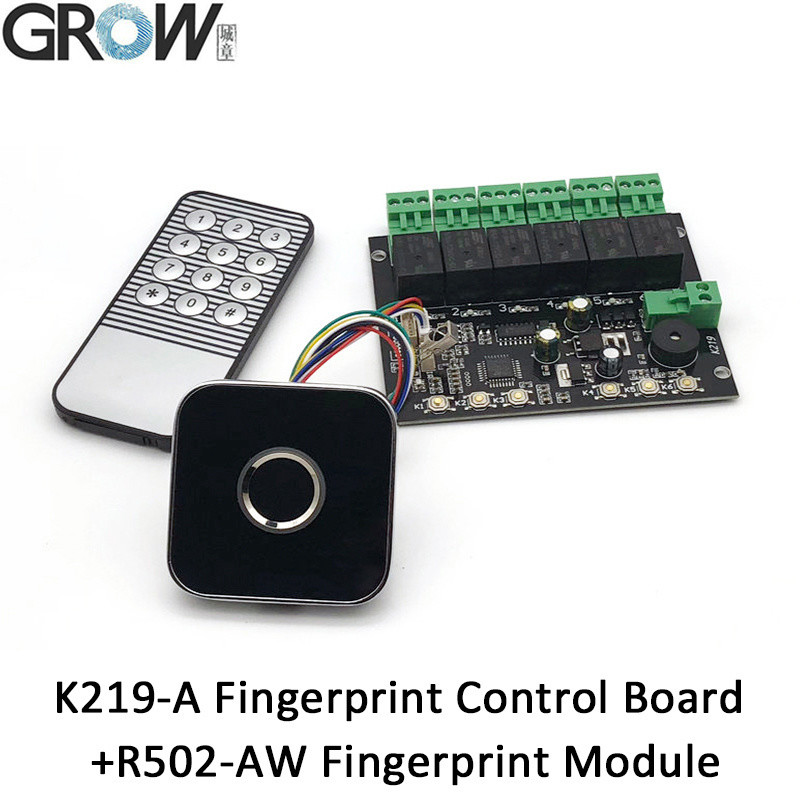

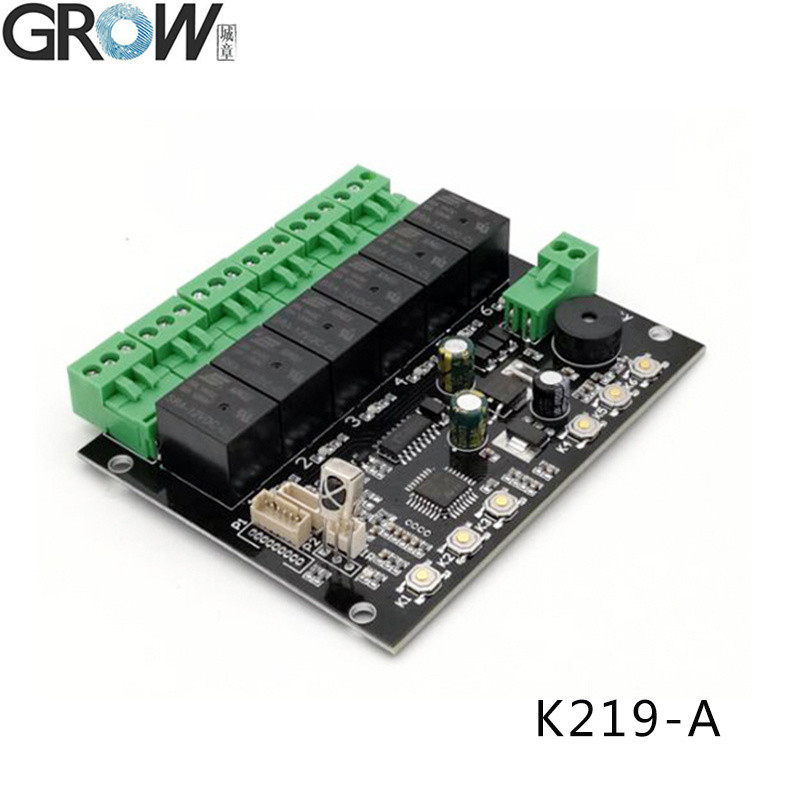

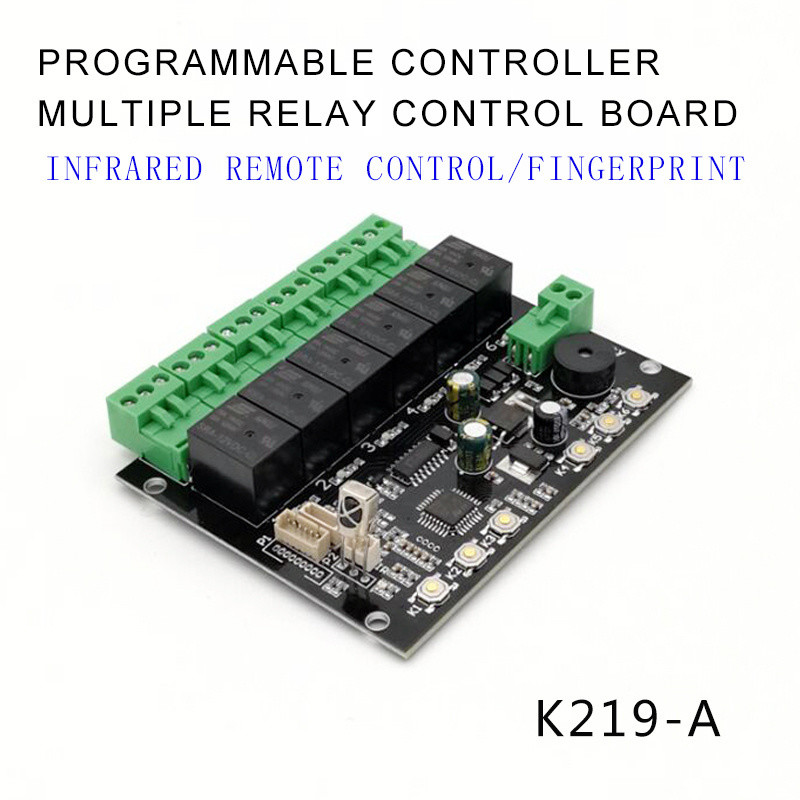

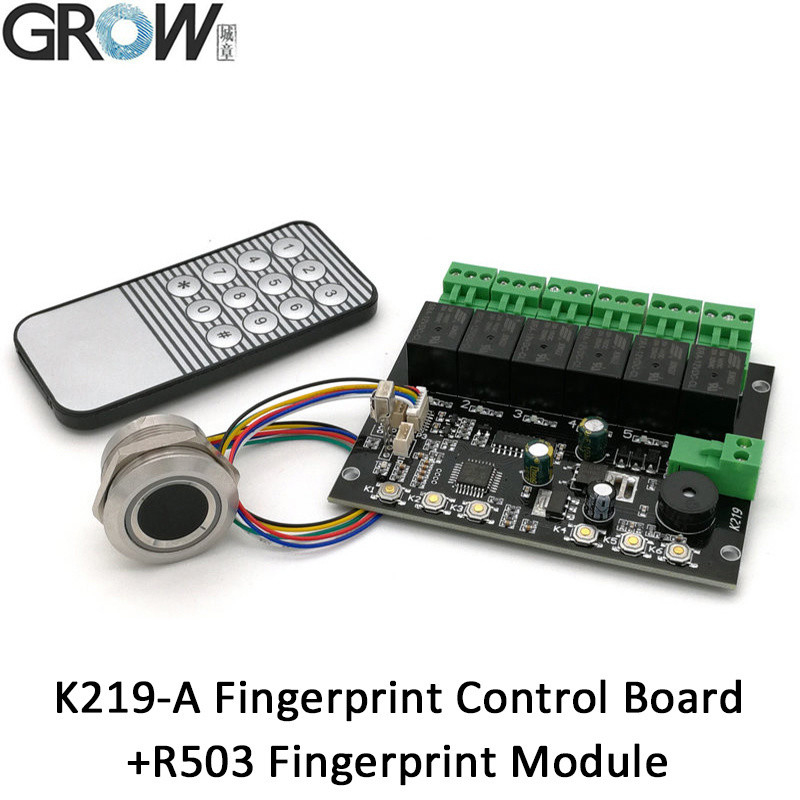

Μονούλο αναγνώρισης δακτυλικών αποτυπωμάτων υπέρυθρου Απομακρυσμένο χειρισμό Προσαρμόσιμο

Τεχνικές παραμέτρους

Ηλεκτρική τροφοδοσία:DC12V

Έξοδος: Ρέλε ((Μέγιστο ρεύμα: 10A)

Δυνατότητα δακτυλικών αποτυπωμάτων:120 τεμάχια ((20 δακτυλικά αποτυπώματα ανά θέση ρελέ)

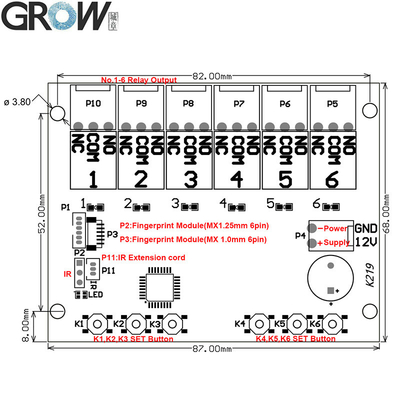

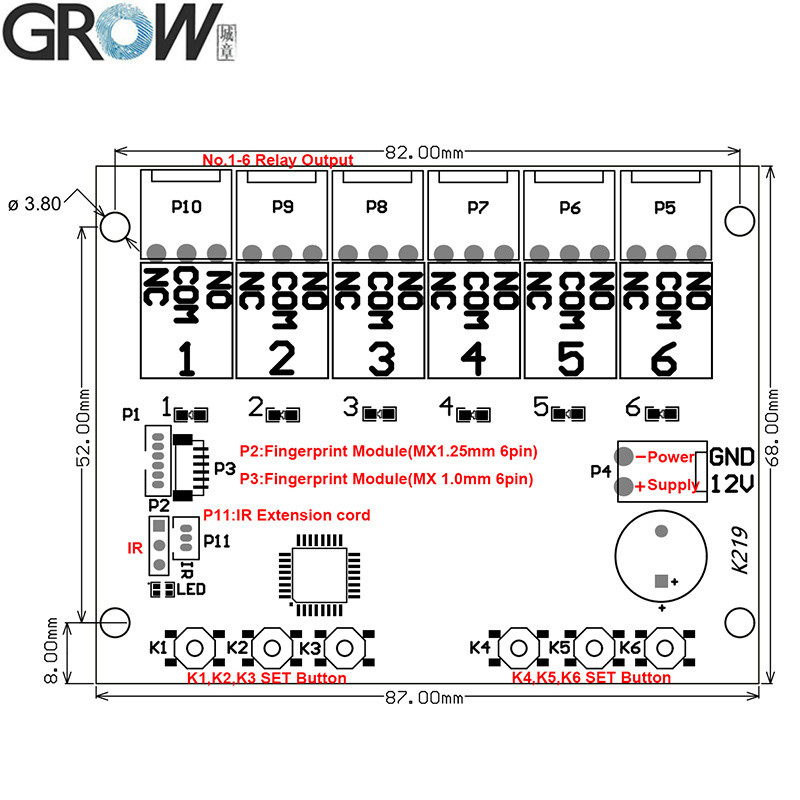

Το κουμπί SET K1-K6 αντιστοιχεί στο ρελέ αριθ. 1-6.

Διαχείριση πίνακα ελέγχου:Ταχτυλικά αποτυπώματα, τηλεχειριστήριο (IR)
(Πριν από τη λειτουργία, είναι απαραίτητο να ξυπνήσει σε κατάσταση αναμονής.


Λειτουργία
1- Πάρτε 6 κουμπιά.
2- Έχετε έξι αναμεταδότες.
3Ένα κουμπί SET ελέγχει ένα ρελέ.
4Κάθε ρελέ μπορεί να αποθηκεύσει 20 αποτυπώματα, συνολικά 120 κομμάτια.
5Το ίδιο αποτύπωμα μπορεί να ανοίξει με διαφορετικό ρελέ ταυτόχρονα.

6. Χρησιμοποιήστε το κουμπί SET γιαΜητρώοΑκτινογραφία σε διαφορετικό ρελέ
7. Χρησιμοποιήστε το κουμπί SET γιαΔιαγράφεται μόνοΤο αποτύπωμα της θέσης του αναμεταδότη
8. Χρησιμοποιήστε το κουμπί SET γιαΔιαγράψτε όλαΤο αποτύπωμα της θέσης του ρελέ
9- Ναι.ΔιοικητικόΚωδικός πρόσβασης
10. Χρησιμοποιήστε το τηλεχειριστήριο γιαΜητρώοΑκτινογραφία σε διαφορετικό ρελέ
11. Χρησιμοποιήστε το τηλεχειριστήριο γιαΔιαγράφεται μόνοΤο αποτύπωμα της θέσης του αναμεταδότη
12. Χρησιμοποιήστε το τηλεχειριστήριο γιαΔιαγράψτε όλαΤο αποτύπωμα της θέσης του αναμεταδότη
13. Χρησιμοποιήστε το τηλεχειριστήριο γιαΠροσαρμόστε την ώραΔιαφορετικά ρελέ (0,5s-99s)



Οδηγία λειτουργίας

1. Κουμπί SET:

1.1Καταχωρήστε το δακτυλικό αποτύπωμα:

Πατήστε το κουμπί SET σύντομα,πράσινος δείκτης φως φλας γρήγορη σημαίνει σύστημα σε κατάσταση μητρώου, βάλτε το δάχτυλο στην περιοχή συλλογής,το μητρώο δακτυλικών αποτυπωμάτων επιτυχώς όταν ακούτε μουσική.Το δακτυλικό αποτύπωμα μπορεί να καταχωρηθεί συνεχώς όταν το σύστημα είναι σε κατάσταση μητρώουΑν δεν χρειάζεται να προσθέσετε περισσότερα δακτυλικά αποτυπώματα, περιμένετε λίγα δευτερόλεπτα για να βγείτε.
1.2Διαγράψτε το αποτύπωμα:
1.2.1Διαγράφονται τα δακτυλικά αποτυπώματα μεμονωμένης θέσης ρελέ:Πατήστε για πολύ το αντίστοιχο κουμπί SET, το μπλε δείκτη φως αναβοσβήνει γρήγορα, ακούστε μακρύ "Di" μπιπ, χαλαρώστε το δάχτυλο, το δείκτη αναμεταδότης φως και ακούτε μουσική,σημαίνει ότι αυτή η θέση των δακτυλικών αποτυπωμάτων διαγράφεται;
1.2.2Διαγράψτε όλα τα δακτυλικά αποτυπώματα θέσης ρελέ ((Πίσω στο προεπιλεγμένο εργοστασιακό):Αν πατήσετε για μεγάλο χρονικό διάστημα οποιοδήποτε κουμπί SET θα ακούσετε δύο φορές ένα μεγάλο μπιπ "Di", όλα τα φώτα των δεικτών είναι αναμμένα, σημαίνει επιτυχημένη λειτουργία εκκίνησης, πίσω στην εργοστασιακή προεπιλογή.



2- Το τηλεχειριστήριο:

(Πριν από τη λειτουργία, είναι απαραίτητο να ξυπνήσει η μονάδα σε κατάσταση αναμονής.

Προεπιλεγμένος κωδικός πρόσβασης: 123456 μήκος κωδικού πρόσβασης: 6 αριθμοί

2.1. Κωδικός πρόσβασηςΧρησιμοποιώντας:Πατήστε * Password. Κόκκινος δείκτης φωτεινός σημαίνει ότι ο προγραμματισμός δηλώνει, η μουσική σημαίνει επιτυχημένη λειτουργία. Πατήστε # για έξοδο.

Ο κωδικός πρόσβασης μπορεί να χρησιμοποιηθεί μόνο για διοικητικές ρυθμίσεις, όχι για ξεκλειδώσεις.

2.2. Αλλαγή ΑΔιοικητικόΚωδικός πρόσβασης:Πατήστε *Πιστολόγιο*1*Νέο Πιστολόγιο*Νέο Πιστολόγιο#

2.3.  ΜητρώοΧρήστης δακτυλικά αποτυπώματα:Πατήστε * Password * 2 * Ρέλε Πολιτεία ((01-06) #

Το φως σε αυτή την θέση θα ανάψει, τοποθετήστε το δάχτυλο στην περιοχή συλλογής, το μητρώο δακτυλικών αποτυπωμάτων επιτυχώς όταν ακούτε μουσική.Το δακτυλικό αποτύπωμα μπορεί να καταχωρηθεί συνεχώς όταν το σύστημα είναι σε κατάσταση μητρώου. Εάν τα δακτυλικά αποτυπώματα είναι γεμάτα, θα έχει "Di Di Di" προειδοποιητικό ήχο. (Σημείωση: όταν ένα δάχτυλο καταγράφεται σε διάφορες θέσεις ρελέ ταυτόχρονα,το δάχτυλο μπορεί να ανοίξει διαφορετικές ρελέ,και το διάστημα είναι 0.5 δευτερόλεπτα)

2.4.  Διαγραφή δακτυλικού αποτυπώματος χρήστη:Πατήστε * Password * 6 * θέση αναμεταδοτήματος ((01-06) #

Το φως σε αυτή τη θέση θα ανάψει και μπορεί να ακούσει μουσική, που δείχνει ότι το αποτύπωμα της θέσης του ρελέ έχει διαγραφεί με επιτυχία

2.5. Εγκατάστασητινγκ RΕλάιΤΟνομασία:Πατήστε * Password * 5 * Ρέλα θέση ((01-06) * Ώρα ((00-99) #

(00 σημαίνει 0,5s, 01 σημαίνει 1s, 02 σημαίνει 2s,...,99 σημαίνει 99s)

2.6. Καθαρίστε το σύστημα καιΠίσω στοεργοστάσιοπροεπιλεγμένο:Πατήστε *Password*3*Password#

Όλα τα φώτα είναι αναμμένα, που δείχνουν ότι η εκκαθάριση είναι επιτυχής και πίσω στην εργοστασιακή προεπιλογή.
