Αρχική Σελίδα > Προϊόντα> Πίνακας ελέγχου δακτυλικών αποτυπωμάτων> GROW K220+R502-AW Πίνακας Ελέγχου Πρόσβασης με Δακτυλικό Αποτύπωμα Διαχειριστή/Χρήστη με Έξοδο Δύο Ρελέ DC10-24V 0.5s-60s Αυτο-ασφάλισης

GROW K220+R502-AW Πίνακας Ελέγχου Πρόσβασης με Δακτυλικό Αποτύπωμα Διαχειριστή/Χρήστη με Έξοδο Δύο Ρελέ DC10-24V 0.5s-60s Αυτο-ασφάλισης

GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Πιστοποίηση: CE
Ποσότητα παραγγελίας min: 1
Συσκευασία λεπτομέρειες: Καρτόνι
Χρόνος παράδοσης: Χρόνος προετοιμασίας για την περίοδο αιχμής: εντός 15 εργάσιμων ημερών Χρόνος προετοιμασίας εκτός επ
Όροι πληρωμής: T/T, PayPal
Δυνατότητα προσφοράς: 5000
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Αριθμός Μοντέλου: Κ220+R502-AW οθόνη: Σαν Εικόνα
Διεπαφή επικοινωνίας: RS232 Δυνατότητα δακτυλικών αποτυπωμάτων: 200
Ηλεκτρική τροφοδοσία: Συνεχή 10-24V ρεύμα αναμονής: <10ma>
Αποδόσεις: Ρέλε ((Μέγιστο ρεύμα:10A) Πακέτο μεταφοράς: τυποποιημένη συσκευασία χαρτοκιβωτίων εξαγωγής
Προδιαγραφές: Ηλεκτρική τροφοδοσία: συνεχής 10V-24V Εμπορικό σήμα: ΑΝΑΠΟΤΑΣΗ
Προέλευση: Κίνα Κωδικός ΕΣ: 8471609000
Δυνατότητα προσφοράς: 5000 Υπηρεσία φωνής: Χωρίς φωνητική υπηρεσία
Κεραυνός: Χωρίς Ρολόι Χρώμα: Σαν Εικόνα
Δείγματα: 24,6 δολάρια ΗΠΑ, 1 κομμάτι. Προσαρμογή: Διαθέσιμος Προσαρμοσμένο αίτημα
Κόστος αποστολής: σχετικά με το κόστος αποστολής και τον εκτιμώμενο χρόνο παράδοσης. Μέθοδος πληρωμής: Αρχική πληρωμή Πλήρης πληρωμή
Χρηματοδότηση: ΗΠΑ Επιστροφή και επιστροφή χρημάτων: Μπορείτε να ζητήσετε επιστροφή μέχρι 30 ημέρες μετά την παραλαβή των προϊόντων.
Επισημαίνω:

24V χωρητική μονάδα δακτυλικών αποτυπωμάτων

,

24V σαρωτής δακτυλικών αποτυπωμάτων Arduino

,

Δύο αναμεταδοτικές χωρητικές μονάδες δακτυλικών αποτυπωμάτων

Περιγραφή προϊόντων

GROW K220+R502-AW Πίνακας Ελέγχου Πρόσβασης με Δακτυλικό Αποτύπωμα Διαχειριστή/Χρήστη με Έξοδο Δύο Ρελέ DC10-24V 0.5s-60s Αυτο-ασφάλισης 0

Τεχνικές παραμέτρους

· Τροφοδοσία: DC10V-24V
· Έξοδος: ρελέ (μέγιστο ρεύμα: 10α)
· Ρεύμα αναμονής: 6mA (DC12V)
· Χωρητικότητα δακτυλικών αποτυπωμάτων: 200 κομμάτια
· Χρόνος αναμετάδοσης: 0.5S-60S ή πάνω από 60s-σε κανονικά ανοικτή λειτουργία-πίεση-relay ανοιχτό, πατήστε ξανά-relay κλειστό

Οδηγία λειτουργίας

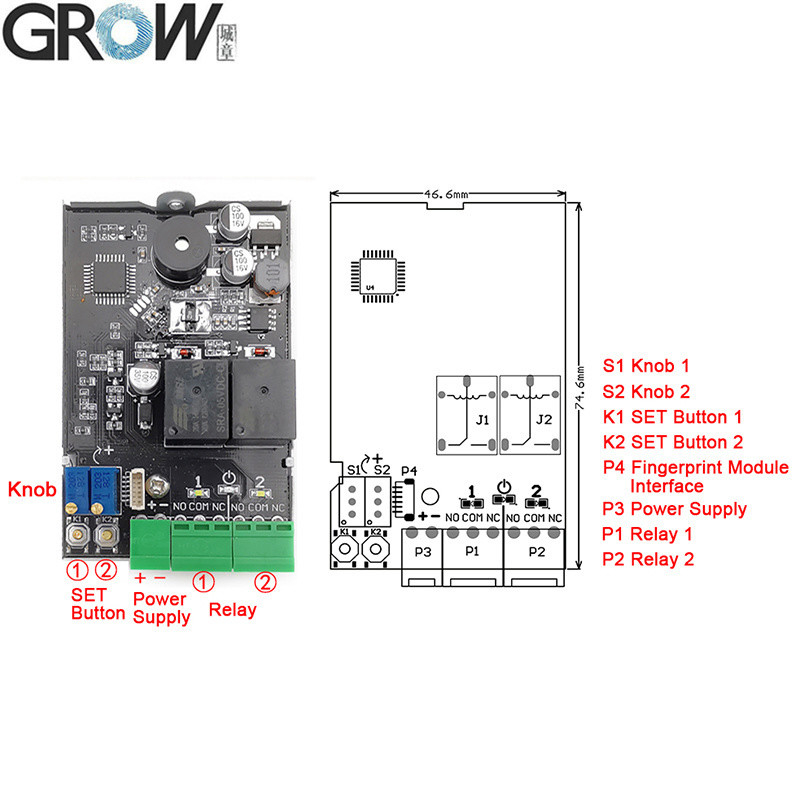

 1. Κουμπί σύνδεσης (k1-k2)
1.1 Καταχωρητής δακτυλικών αποτυπωμάτων: Πατήστε το κουμπί SET σύντομα, σύστημα στην κατάσταση καταχωρητή διαχειριστή και μπλε δείκτη φωτός Flash γρήγορα, βάλτε το ίδιο δάχτυλο με πολλές φορές στην περιοχή συλλογής δακτυλικών αποτυπωμάτων μέχρι να ακούσετε μουσική σημαίνει καταχωρητή δακτυλικών αποτυπωμάτων επιτυχής. Το δακτυλικό αποτύπωμα μπορεί να καταχωρηθεί συνεχώς. Εάν δεν χρειάζεται να προσθέσετε δακτυλικό αποτύπωμα, περιμένοντας μερικά δευτερόλεπτα για έξοδο.

1.2 Διαγραφή δακτυλικών αποτυπωμάτων:
1.2.1 Διαγραφή δακτυλικών αποτυπωμάτων θέσης μονής ρελέ: Πατήστε μακρά το αντίστοιχο κουμπί ρύθμισης, το μπλε δείκτη φωτός φλας γρήγορα, ακούστε το μακρύ "di" beep, χαλαρώστε το δάχτυλο, η ένδειξη αναμετάδοσης φωτίζει και ακούει μουσική, σημαίνει ότι αυτή η θέση των διαχειριστών και των αποτυπωμάτων των χρήστη διαγράφονται.
1.2.2 Διαγραφή όλων των δακτυλικών αποτυπωμάτων θέσης ρελέ (Επιστροφή στο εργοστάσιο προεπιλογή): Πατήστε Long πατήστε οποιοδήποτε κουμπί SET για να ακούσετε το μακρύ "DI" BEEP δύο φορές, χαλαρώστε το δάχτυλο, όλα τα δείκτη φωτός, σημαίνει λειτουργία αρχικοποίησης επιτυχημένη, πίσω στο εργοστάσιο προεπιλογή.

2. Ρυθμίστε το δακτυλικό αποτύπωμα χρήστη: Πατήστε το δακτυλικό αποτύπωμα διαχειριστή περίπου 10 δευτερόλεπτα μέχρι να ακούσετε γρήγορα το φως της μουσικής και το μπλε δείκτη, τα μέσα μπορούν να προσθέσουν δακτυλικά αποτυπώματα χρήστη. Τοποθετήστε το ίδιο δάχτυλο χρήστη με πολλές φορές στην περιοχή συλλογής δακτυλικών αποτυπωμάτων μέχρι να ακούσετε μουσική σημαίνει καταχωρητή δακτυλικών αποτυπωμάτων επιτυχής. Το δακτυλικό αποτύπωμα μπορεί να καταχωρηθεί συνεχώς. Εάν δεν χρειάζεται να προσθέσετε δακτυλικό αποτύπωμα, περιμένοντας μερικά δευτερόλεπτα για έξοδο. (Σημείωση: Η θέση αποθήκευσης του δακτυλικού αποτυπώματος του χρήστη εξαρτάται από τη θέση αποθήκευσης του δακτυλικού αποτυπώματος του διαχειριστή · Εάν το δακτυλικό αποτύπωμα του διαχειριστή αποθηκεύεται στα No.1 και No.2 ταυτόχρονα, τα δακτυλικά αποτυπώματα του χρήστη θα αποθηκευτούν στο Νο.1 από προεπιλογή.)

3. Δακτυλιοειδής αποτύπωμα χρήστη: Πατήστε το δακτυλικό αποτύπωμα διαχειριστή περίπου 20 δευτερόλεπτα μέχρι να ακούσετε το "DI-" και τη μουσική, σημαίνει δακτυλικά αποτυπώματα χρήστη σε αυτή τη θέση διαγράφονται. (Σημείωση: Η θέση διαγραφής του δακτυλικού αποτυπώματος του χρήστη εξαρτάται από τη θέση αποθήκευσης του δακτυλικού αποτυπώματος του διαχειριστή. Εάν τα δακτυλικά αποτυπώματα του διαχειριστή αποθηκεύονται στα No.1 και No.2 ταυτόχρονα, τα δακτυλικά αποτυπώματα χρήστη στο No.1 θα διαγραφούν από προεπιλογή.)

4. Χρόνος αναμετάδοσης: Περιστρέψτε το S1 ή S2 για να ρυθμίσετε τον χρόνο κλεισίματος του ρελέ από 0,5 σε 60 δευτερόλεπτα. Όταν πάνω από 60 δευτερόλεπτα, θα ανοίξει κανονικά κανονικά κλειστή κατάσταση, το ρελέ που λειτουργεί όταν περάσει το δακτυλικό αποτύπωμα και στη συνέχεια το Relay κυκλοφόρησε όταν πέρασαν ξανά το δακτυλικό αποτύπωμα, το Relay λειτούργησε και απελευθερώνεται κυκλικά. Το ρελέ είναι έξοδος επαφής, σήμα διακόπτη, χωρίς έξοδο τάσης.

5.USAGE: Πατήστε το δάχτυλο, το ρελέ κλείνει μετά το δακτυλικό αποτύπωμα και ο χρόνος κλεισίματος καθορίζεται από το S1 ή το S2.


Σημείωμα:
1. Όλα τα φώτα δείκτη είναι απενεργοποιημένα σε κατάσταση αναμονής και τα φώτα είναι σε κατάσταση εργασίας.
2.Αν θέλετε να κλείσετε το φως του ενδεχόμενου ενότητας όταν βρίσκεστε στην κανονικά ανοιχτή λειτουργία, πατήστε Long οποιοδήποτε κουμπί SET για να ακούσετε το μακρύ "DI" μπιπ τρεις φορές. Επαναλάβετε αυτήν την ενέργεια για να ανοίξετε.

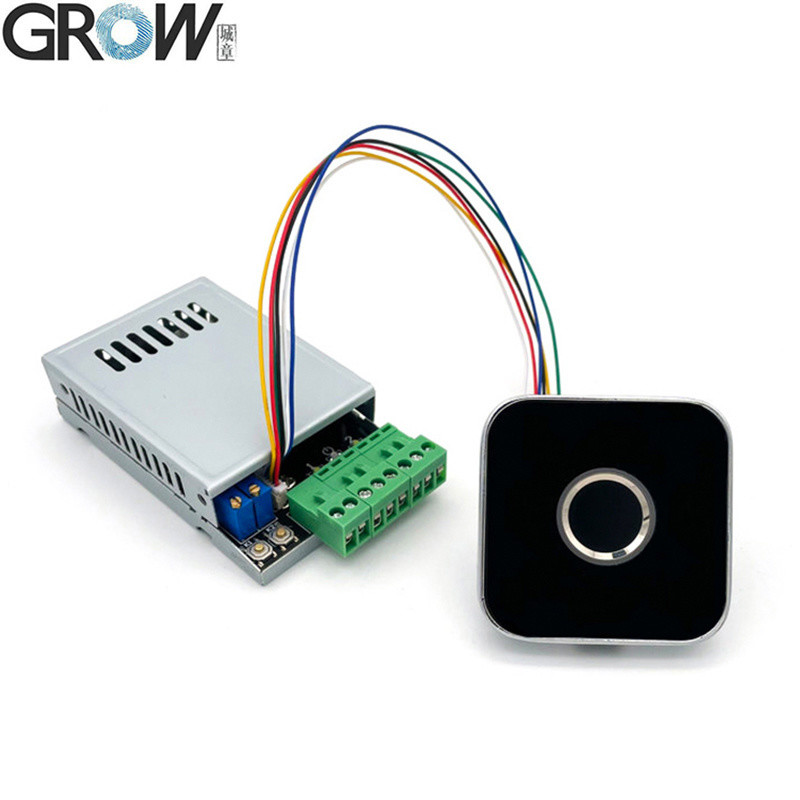

Το K220 μπορεί να χρησιμοποιηθεί μαζί με R502-A, R502-AW, R502-F, R503 δακτυλικών αποτυπωμάτων.


Προδιαγραφές R502-AW

Μοντέλο
R502-AW
Τύπος
Χωρητική μονάδα δακτυλικών αποτυπωμάτων
Διασυνδέομαι
UART (TTL)
Ψήφισμα
508 DPI
Δυναμικό
DC 3.3V
Χωρητικότητα δακτυλικών αποτυπωμάτων
200
Συστοιχία ανίχνευσης
192*192 εικονοστοιχεία
Ρεύμα εργασίας
20ma
Ρεύμα αναμονής
Τυπική τάση αναμονής αφής: 3.3V, μέσο ρεύμα: 2UA

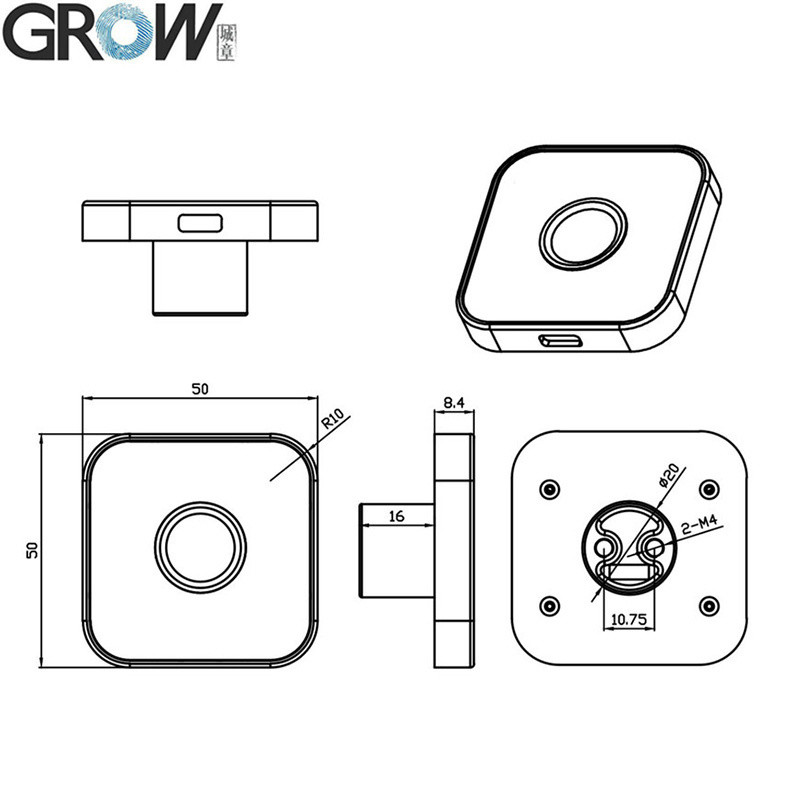

Μονάδα δακτυλικών αποτυπωμάτων Εξωτερικό μέγεθος
50*50*8.4 (mm)
Αποτελεσματική περιοχή συλλογής
Διάμετρος 15.5 (mm)
Υλικό περιβλήματος
Κράμα ψευδαργύρου
Συνδέστε την πλακέτα ελέγχου
KS200/K202/K215-V1.3/KL216
Σύνδεσμος
Sh1.0-6pin
LED Control
ΝΑΙ

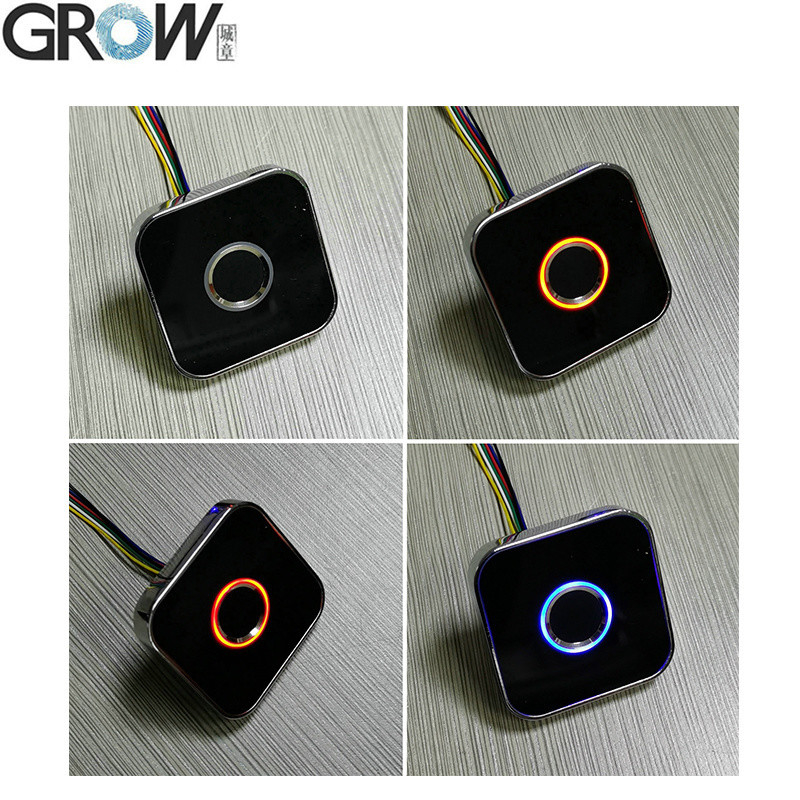

Έγχρωμη λυχνία
Μωβ και μπλε και κόκκινο
Ταχύτητα σάρωσης
<0,2 δευτερόλεπτο
Ταχύτητα επαλήθευσης
<0,3 δευτερόλεπτο
Μέθοδος αντιστοίχισης
1: 1; 1: n
Φρούριο
≤1%
ΜΑΚΡΙΑ
≤0.001%
Εργασιακό περιβάλλον
-20C --- 60C
Υγρασία εργασίας
10-85%
Αντιανταγωνιστική ικανότητα
15KV
Ένταση αντιστάθμισης
1 εκατομμύριο φορές
Ποσοστό επικοινωνιών Baud (UART):
(9600 χ n) BPS όπου n = 1 ~ 12 (προεπιλογή n = 6, δηλαδή 57600bps)



Αρχεία

· Παρέχετε αρχεία SDK αναφοράς για Arduino, Android, .NET, Windows και ούτω καθεξής.
· Παρέχετε εγχειρίδιο χρήσης


K220 Λειτουργία βίντεο στο YouTube: https: //youtu.be/yqxeh9agbco

Εάν χρειάζεστε αρχεία SDK, επικοινωνήστε μαζί μας.




GROW K220+R502-AW Πίνακας Ελέγχου Πρόσβασης με Δακτυλικό Αποτύπωμα Διαχειριστή/Χρήστη με Έξοδο Δύο Ρελέ DC10-24V 0.5s-60s Αυτο-ασφάλισης 1GROW K220+R502-AW Πίνακας Ελέγχου Πρόσβασης με Δακτυλικό Αποτύπωμα Διαχειριστή/Χρήστη με Έξοδο Δύο Ρελέ DC10-24V 0.5s-60s Αυτο-ασφάλισης 2GROW K220+R502-AW Πίνακας Ελέγχου Πρόσβασης με Δακτυλικό Αποτύπωμα Διαχειριστή/Χρήστη με Έξοδο Δύο Ρελέ DC10-24V 0.5s-60s Αυτο-ασφάλισης 3GROW K220+R502-AW Πίνακας Ελέγχου Πρόσβασης με Δακτυλικό Αποτύπωμα Διαχειριστή/Χρήστη με Έξοδο Δύο Ρελέ DC10-24V 0.5s-60s Αυτο-ασφάλισης 4GROW K220+R502-AW Πίνακας Ελέγχου Πρόσβασης με Δακτυλικό Αποτύπωμα Διαχειριστή/Χρήστη με Έξοδο Δύο Ρελέ DC10-24V 0.5s-60s Αυτο-ασφάλισης 5GROW K220+R502-AW Πίνακας Ελέγχου Πρόσβασης με Δακτυλικό Αποτύπωμα Διαχειριστή/Χρήστη με Έξοδο Δύο Ρελέ DC10-24V 0.5s-60s Αυτο-ασφάλισης 6
GROW K220+R502-AW Πίνακας Ελέγχου Πρόσβασης με Δακτυλικό Αποτύπωμα Διαχειριστή/Χρήστη με Έξοδο Δύο Ρελέ DC10-24V 0.5s-60s Αυτο-ασφάλισης 7GROW K220+R502-AW Πίνακας Ελέγχου Πρόσβασης με Δακτυλικό Αποτύπωμα Διαχειριστή/Χρήστη με Έξοδο Δύο Ρελέ DC10-24V 0.5s-60s Αυτο-ασφάλισης 8GROW K220+R502-AW Πίνακας Ελέγχου Πρόσβασης με Δακτυλικό Αποτύπωμα Διαχειριστή/Χρήστη με Έξοδο Δύο Ρελέ DC10-24V 0.5s-60s Αυτο-ασφάλισης 9
GROW K220+R502-AW Πίνακας Ελέγχου Πρόσβασης με Δακτυλικό Αποτύπωμα Διαχειριστή/Χρήστη με Έξοδο Δύο Ρελέ DC10-24V 0.5s-60s Αυτο-ασφάλισης 10
