Τεχνικές παραμέτρους
DC10-30V, έξοδος ρελέα, λειτουργία jog ((0.5s-99s) / λειτουργία ανάφλεξης/ λειτουργία αυτοκλείδωσης.
Διαχειρίζεται από το κουμπί SET ή το τηλεχειριστήριο ((προσθέστε / διαγράψτε δακτυλικό αποτύπωμα σε τρεις διαφορετικές βάσεις δεδομένων, αλλάξτε χρόνο ρελέ κλπ.)
·Προμήθεια ηλεκτρικής ενέργειας:DC10V-30V
·Πρόταση αναμονής: < 40mA
·Απόδοση: Ρέλε ((Μαξ. ρεύμα: 10A)
·Κατάσταση δακτυλικών αποτυπωμάτων: 200 κομμάτια
·Δραστηριότητα αναμετάδοσης:Jog Mode ((0.5s-99s) /Mode Ignition/Mode αυτοκλείδωσης
Οδηγία λειτουργίας

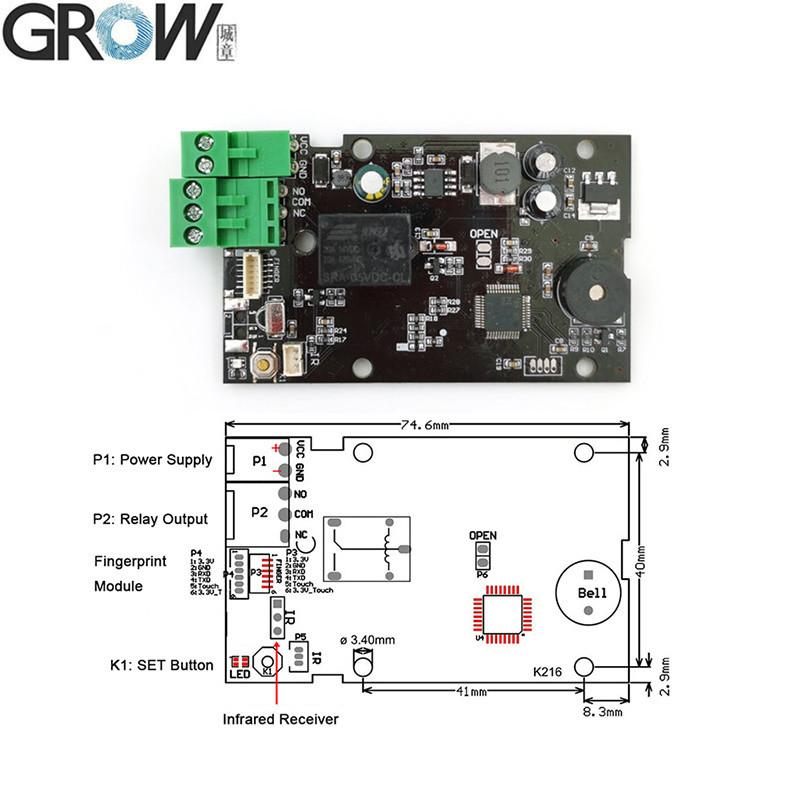

1. Κουμπί SET:
1.1 Πατήστε το κουμπί SET σύντομα,το σύστημα σε κατάσταση μητρώου και το δείκτη αναβοσβήνουν γρήγορα, πατήστε πολλές φορές για κάθε δακτυλικό αποτύπωμα, το μητρώο δακτυλικών αποτυπωμάτων επιτυγχάνεται όταν ακούγεται μουσική.
Το δακτυλικό αποτύπωμα μπορεί να καταχωρηθεί συνεχώς όταν το σύστημα είναι σε κατάσταση μητρώου, αν δεν χρειάζεται να προσθέσετε το δακτυλικό αποτύπωμα περισσότερο, περιμένετε λίγα δευτερόλεπτα.όταν η τρέχουσα βάση δεδομένων είναι πλήρης, αποθηκεύεται αυτόματα στην επόμενη βάση δεδομένων.)
1.2 Όταν επιστρέψετε στην προεπιλεγμένη τιμή εργοστασίου, πατήστε το κουμπί SET μέχρι να ακούσετε το μακρύ μπιπ "Di" και
Η μουσική σημαίνει επιτυχημένη εκκίνηση.

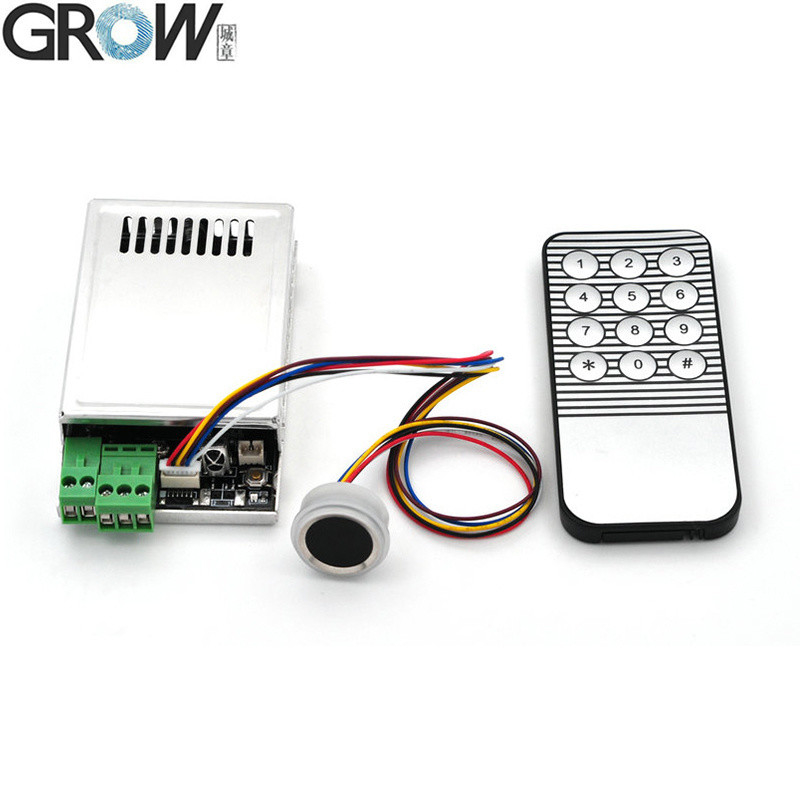

2- Το τηλεχειριστήριο:
Όταν χρησιμοποιείτε το τηλεχειριστήριο, παρακαλώ αγγίξτε την μονάδα για να ξυπνήσετε πρώτα.
2.1 Ο μπλε δείκτης φωτισμού σημαίνει ότι η προγραμματιστική ένδειξη αναφέρεται, η μουσική σημαίνει επιτυχημένη λειτουργία.
Προεπιλεγμένος κωδικός πρόσβασης: 123456, μήκος κωδικού πρόσβασης: 6 αριθμοί
2.2 Αλλαγή κωδικού πρόσβασης:Πατήστε *password*1*new password*new password#
2.3 Μητρώο δακτυλικών αποτυπωμάτων:Πατήστε * κωδικό πρόσβασης*2* Βάση δεδομένων ((1-5) #,Αποτύπωμα εξόδου στην κατάσταση μητρώου όταν πατάτε το κουμπί * ή περιμένετε μερικά δευτερόλεπτα.
Για παράδειγμα:Εγγραφή στη βάση δεδομένων 3: πατήστε *password*2*3#
2.4. Διαγράψτε το αποτύπωμα:Πατήστε * κωδικό πρόσβασης * 3 * Βάση δεδομένων ((1-5) #
Για παράδειγμα:Διαγραφή στη βάση δεδομένων 3: πατήστε * κωδικό πρόσβασης * 3 * 3 #
2.5. Ώρα αναμεταδόχου ρύθμιση σε λειτουργία τρέξιμο:Πατήστε * κωδικό πρόσβασης * 4 * Ώρα ((0.5s-99s) #
Για παράδειγμα:Ορίστε 0.5s: πάτα *συστολόγιο*4*00#
Για παράδειγμα:Συγκρότημα 1: Πατήστε *συστολόγιο*4*01#
Για παράδειγμα:Εγκατάσταση 5s: πάτα *συστολόγιο*4*05#
Για παράδειγμα:Εγκατάσταση 99s: πατήστε * κωδικό πρόσβασης * 4 * 99 #
2.6. Ρυθμίσεις λειτουργίας εργασίας:
Τρόπος Jog: Πατήστε * κωδικό πρόσβασης * 5 * 1 #
Τρόπος ανάφλεξης: Πατήστε *συστολόγιο*5*2#
Τρόπος αυτοκλείδωσης:Πιέστε *συστολόγιο*5*3#
2.7. Επιλογή κατάστασης αναμονής:
Ενεργοποιημένη κατάσταση αναμονής: πατήστε * κωδικό πρόσβασης * 6 * 0 #
Εκκλεισμός λειτουργίας αναμονής: πατήστε *συστολόγιο*6*1#
2.8Επιστροφή στη λειτουργία εργοστασίου:Πατήστε *password*7*password#
2.9. Λογαριασμός Χρησιμοποιώντας:Πατήστε * κωδικό πρόσβασης και ρελέ κλειστά, πατήστε # και ρελέ ανοιχτά
Σημείωση: Κάθε δακτυλικό αποτύπωμα μπορεί να χρησιμοποιηθεί στην εργοστασιακή κατάσταση, αλλά η λειτουργία θα είναι άκυρη μετά την καταχώριση του δακτυλικού αποτυπώματος.
Προδιαγραφές R502-F
| Σχήμα |
R502-F |
| Τύπος |
Συγκινητική μονάδα δακτυλικών αποτυπωμάτων |
| Διασύνδεση |
ΕΥΡΤ ((TTL) |
| Απόφαση |
508 DPI |
| Τετάρτη |
Συνεχή 3.3V |
| Δυνατότητα δακτυλικών αποτυπωμάτων |
200 |
| Συγκέντρωση αισθητήρων |
192*192 pixel |
| ρεύμα λειτουργίας |
20mA |
| ρεύμα αναμονής |
Τυπική τάση αναμονής επαφής: 3,3V, μέσο ρεύμα: 2uA |

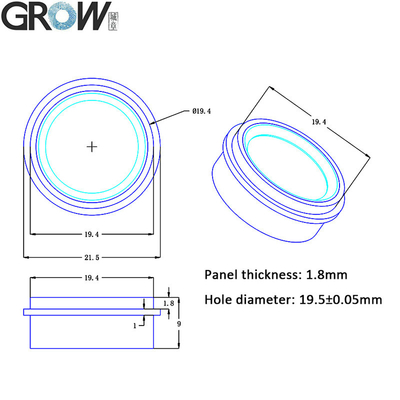

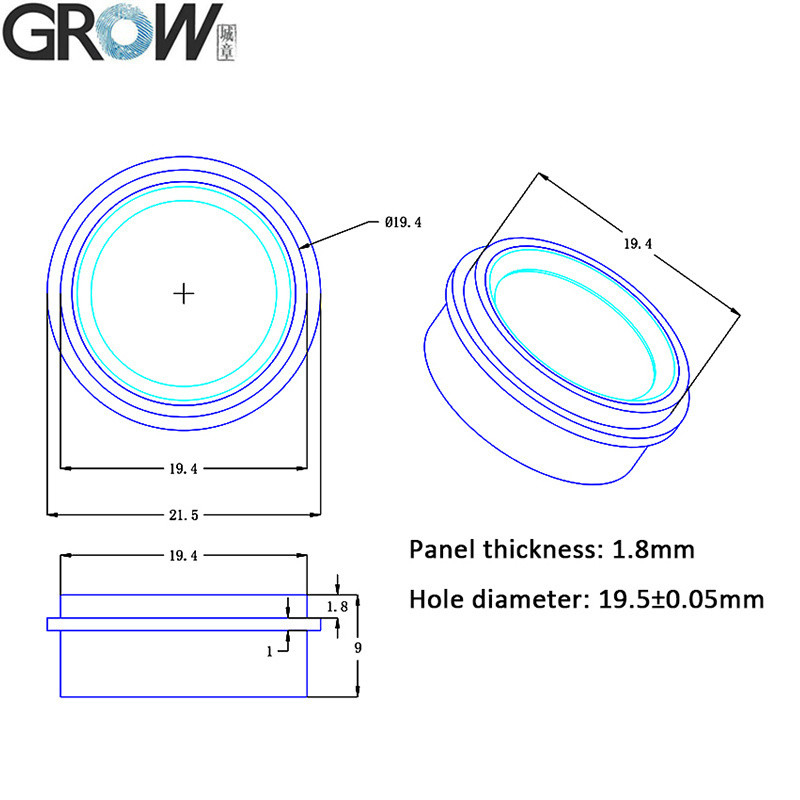

| Εξωτερικό μέγεθος ενότητας δακτυλικών αποτυπωμάτων |
Διάμετρος 21,5 (mm) |
| Εσωτερικό μέγεθος ενότητας δακτυλικών αποτυπωμάτων |
Διάμετρος 19,5 (mm) |
| Υψόμετρος μονάδας δακτυλικών αποτυπωμάτων |
9 (mm) |
| Η πραγματική περιοχή συλλογής |
Διάμετρος 15,5 (mm) |

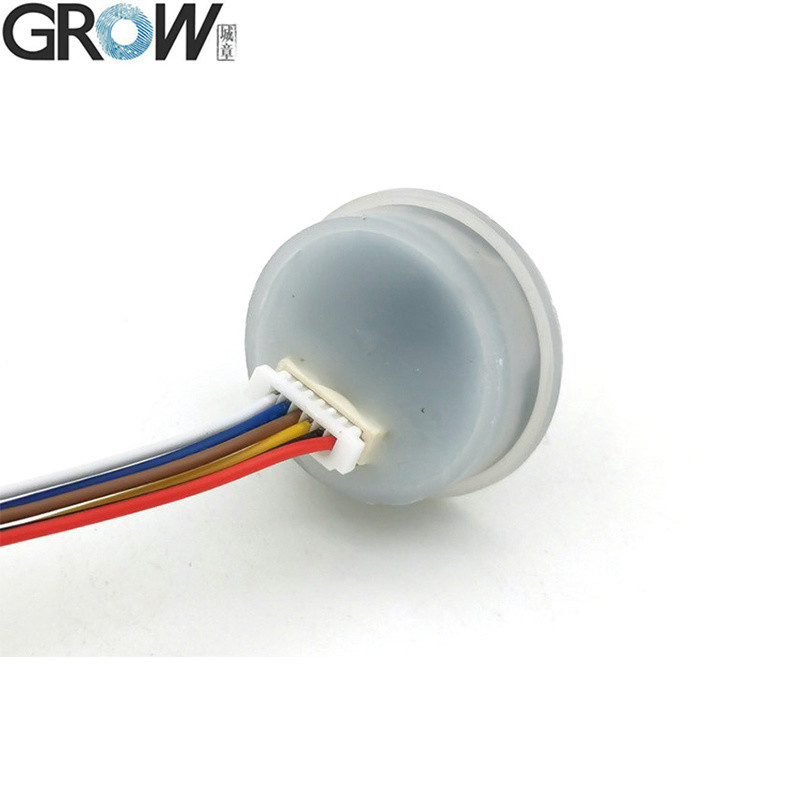

| Συνδετήρας |
MX1.0-6Pin |
| Έλεγχος LED |
Ναι. |

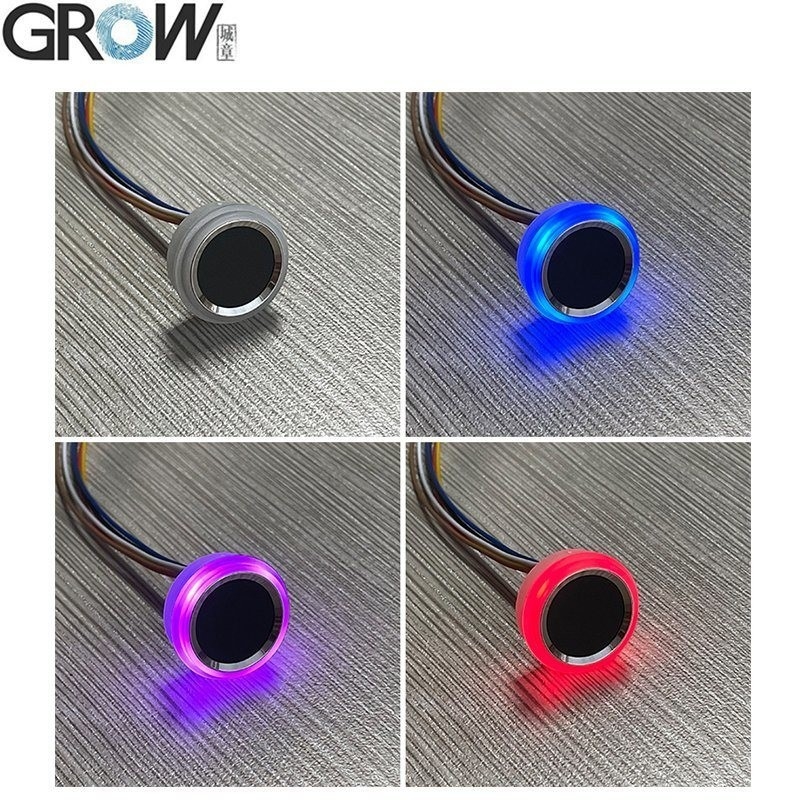

| Χρώμα LED |
Μπλε και Κόκκινο |
| Ταχύτητα σάρωσης |
< 0,2 δευτερόλεπτα |
| Ταχύτητα επαλήθευσης |
< 0,3 δευτερόλεπτα |
| Μέθοδος αντιστοίχισης |
1:1" 1:N |
| Επενδύσεις |
≤ 1% |
| ΠΑΡΑ |
≤ 0,001% |
| Περιβάλλον εργασίας |
-20C έως 60C |
| Εργασιακή υγρασία |
10-85% |
| Αντιστατική ικανότητα |
15KV |
| Δυνατότητα αντίστασης στη σίδερα |
1 εκατομμύριο φορές |
| Επικοινωνίες με ρυθμό baud (UART): |
(9600 × N) bps όπου N = 1 ~ 12 ((προεπιλεγμένη N = 6, δηλαδή 57600bps) |
Φάκελοι
·Προσφέρει δωρεάν αρχεία SDK αναφοράς για το Arduino, το Android, το Net, τα Windows κλπ.
·Προσφορά εγχειριδίου χρήσης
