Σύνθετο Μοντέλο αναγνώρισης δακτυλικών αποτυπωμάτων

Compact Durable Fingerprint Recognition Module Capacitive Fingerprint Module

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Πιστοποίηση:	CE

Ποσότητα παραγγελίας min:	1
Συσκευασία λεπτομέρειες:	Καρτόνι
Χρόνος παράδοσης:	Χρόνος προετοιμασίας για την περίοδο αιχμής: εντός 15 εργάσιμων ημερών Χρόνος προετοιμασίας εκτός επ
Όροι πληρωμής:	Τ/Τ, Paypal
Δυνατότητα προσφοράς:	5000

Καλύτερη τιμή Επικοινωνήστε

Αριθμός μοντέλου.:

Ρ503-M22

Screen:

as Picture

Διασύνδεση επικοινωνίας:

RS232

Fingerprint Capacity:

200

Voltage:

DC 3.3V

Effective Collection Area:

Diameter 15.5 (mm)

Ανιχνευτική σειρά:

190*190 Pixel

Απόφαση:

508 Dpi

Abrasive Resistance Intensity:

1 Million Times

Antistatic Capacity:

15kv

Fingerprint Module External Diameter:

25mm

Fingerprint Module Inner Diameter:

22mm(M22)

Fingerprint Module Height:

15mm

Weight:

32g

Ελέγχος με LED:

- Ναι, ναι.

Transport Package:

Standard Export Carton Package

Προδιαγραφές:

Διάμετρος 25 (mm)

Trademark:

GROW

Καταγωγή:

Κίνα

HS Code:

8471609000

Supply Ability:

5000

Μέγεθος συσκευασίας:

13.00cm * 8.00cm * 9.00cm

Package Gross Weight:

0.100kg

Voice Service:

Without Voice Service

Clock:

Without Clock

Samples:

US$ 13.9/Piece| 1 Piece(Min.Order)

Customization:

Available|Customized Request

Shipping Cost:

Contact the supplier about freight and estimated delivery time.

Payment Methods:

Initial Payment/Full Payment

Currency:

US$

Επιστροφή και επιστροφή χρημάτων:

Ζητήστε επιστροφή χρημάτων εάν η παραγγελία σας δεν αποστέλλεται, λείπει ή φτάνει με προβλήματα προϊ

Επισημαίνω:

Μοντέλο αναγνώρισης δακτυλικών αποτυπωμάτων

Σύνθετη χωρητική μονάδα δακτυλικών αποτυπωμάτων

Μοντέλο αναγνώρισης δακτυλικών αποτυπωμάτων

Περιγραφή

1Ενσωματωμένη συλλογή εικόνας και αλγόριθμο τσιπ μαζί, όλα σε ένα
2Η ευελιξία για να προσαρμοστεί στις συνθήκες ήταν τα δάχτυλα, είτε είναι ξηρά δάχτυλα, βρεγμένα δάχτυλα, ελαφριά υφή δακτυλικά αποτυπώματα δάχτυλα, και τα παλιά δάχτυλα, όλα έχουν υψηλό ποσοστό αναγνώρισης
3Οι κύριοι τομείς εφαρμογής: μπορούν να ενσωματωθούν σε μια ποικιλία τελικών προϊόντων, όπως: έλεγχος πρόσβασης, παρακολούθηση, θυρίδα ασφαλείας

Το R503-M22 είναι το ίδιο με το R503, μόνο το μέγεθος είναι διαφορετικό.

Το R503-M22 μπορεί επίσης να λειτουργεί με πίνακα ελέγχου KS200,K202,K215,KL216,K219,K220,K236,KS220.

R503

R503-5V

Ρ503-M22

R503Pro

R503S

Ηλεκτρική τροφοδοσία

Συνεχή 3.3V

Συνεχή 5V

Συνεχή 3.3V

ΕΥΑΤ:Συνεχή 3.3V
USB:DC 5V

Συνεχή 3.3V

Ανιχνευτική σειρά

192*192 pixel

160*160 pixel

Δυνατότητα δακτυλικών αποτυπωμάτων

200

1500

150

Μέγεθος

M25

M22

M25

Συνδετήρας

SH 1,0 mm 6pin

MX 1,25mm 6pin

SH 1,0 mm 6pin

R503-M22 Προδιαγραφές

Σχήμα	Ρ503-M22
Τύπος	Συγκινητική μονάδα δακτυλικών αποτυπωμάτων
Διασύνδεση	ΕΥΡΤ ((TTL)
Απόφαση	508 DPI
Τετάρτη	Συνεχή 3.3V
Δυνατότητα δακτυλικών αποτυπωμάτων	200
Συγκέντρωση αισθητήρων	192*192 pixel
ρεύμα λειτουργίας	20mA
ρεύμα αναμονής	Τυπική τάση αναμονής επαφής: 3,3V, μέσο ρεύμα: 2uA

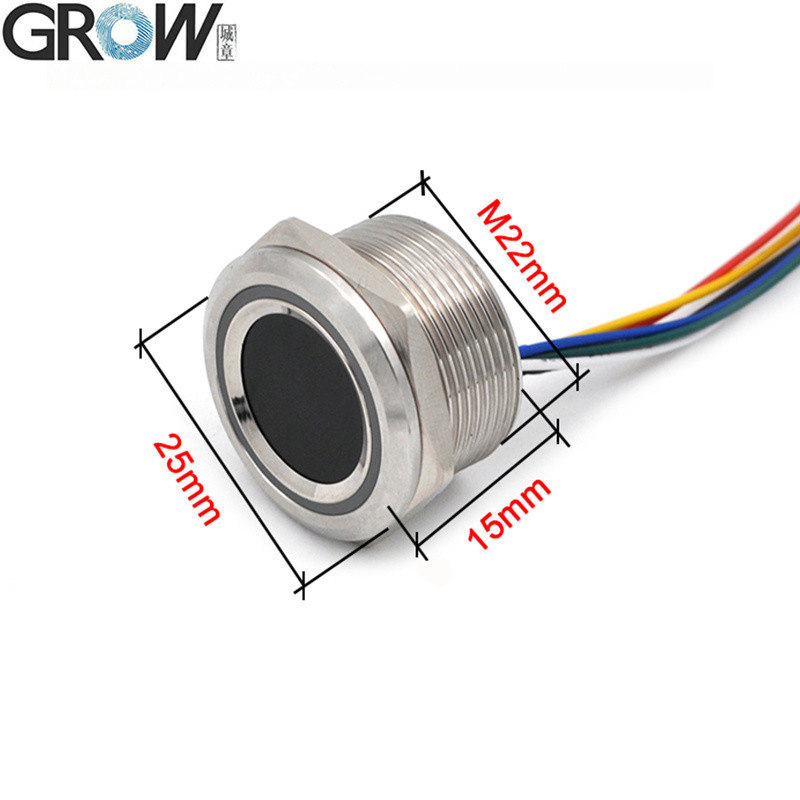

Εξωτερικό μέγεθος ενότητας δακτυλικών αποτυπωμάτων	Διάμετρος 25 (mm)
Εσωτερικό μέγεθος ενότητας δακτυλικών αποτυπωμάτων	Διάμετρος 22 (mm) ((M22)
Υψόμετρος μονάδας δακτυλικών αποτυπωμάτων	15 (mm)
Η πραγματική περιοχή συλλογής	Διάμετρος 15,5 (mm)
Συνδετήρας	SH1.0-6Pin

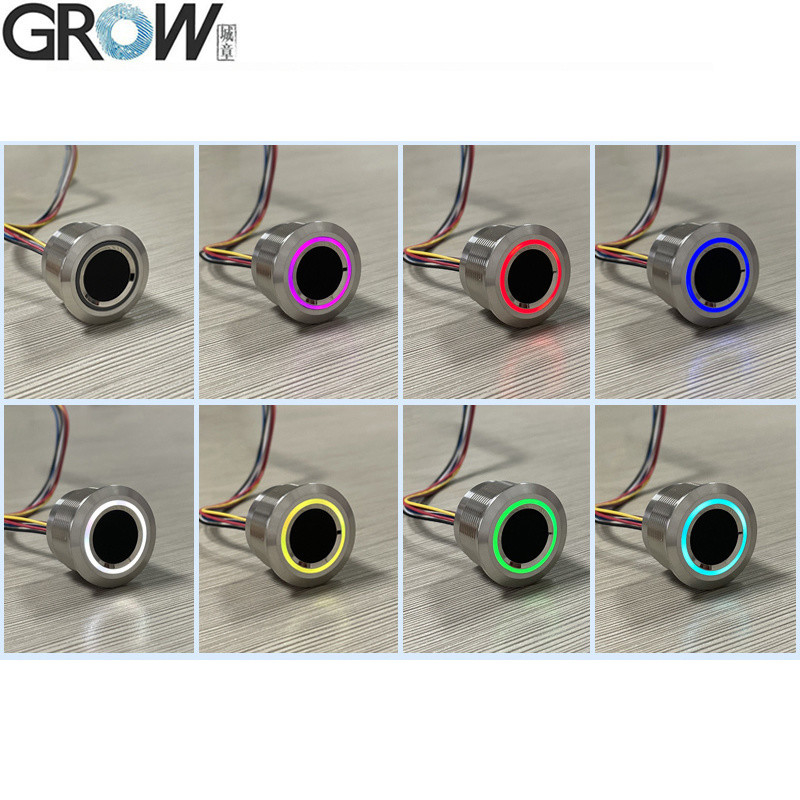

Έλεγχος LED	Ναι.
Χρώμα LED	RGB
Ταχύτητα σάρωσης	< 0,2 δευτερόλεπτα
Ταχύτητα επαλήθευσης	< 0,3 δευτερόλεπτα
Μέθοδος αντιστοίχισης	1:1" 1:N
Επενδύσεις	≤ 1%
ΠΑΡΑ	≤ 0,001%
Περιβάλλον εργασίας	-20C έως 60C
Εργασιακή υγρασία	10-85%
Αντιστατική ικανότητα	15KV
Δυνατότητα αντίστασης στη σίδερα	1 εκατομμύριο φορές
Επικοινωνίες με ρυθμό baud (UART):	(9600 × N) bps όπου N = 1 ~ 12 ((προεπιλεγμένη N = 6, δηλαδή 57600bps)

Φάκελοι

·Προσφέρει δωρεάν αρχεία SDK αναφοράς για το Arduino, το Android, το Net, τα Windows κλπ.
·Προσφορά εγχειριδίου χρήσης

Μπορείτε να κατεβάσετε το εγχειρίδιο χρήσης R503 R503-M22 από το σύνδεσμο του παρόντος δικτυακού τόπου:
Η Επιτροπή εξέτασε αν οι εν λόγω εισαγωγές αποτελούν κρατική ενίσχυση.

R503 Εμφάνιση βίντεο λειτουργίας του προγράμματος δοκιμής στο Youtube:https://youtu.be/eD2xtwCWOmQ

Αν χρειάζεστε αρχεία SDK, παρακαλώ επικοινωνήστε μαζί μας.
